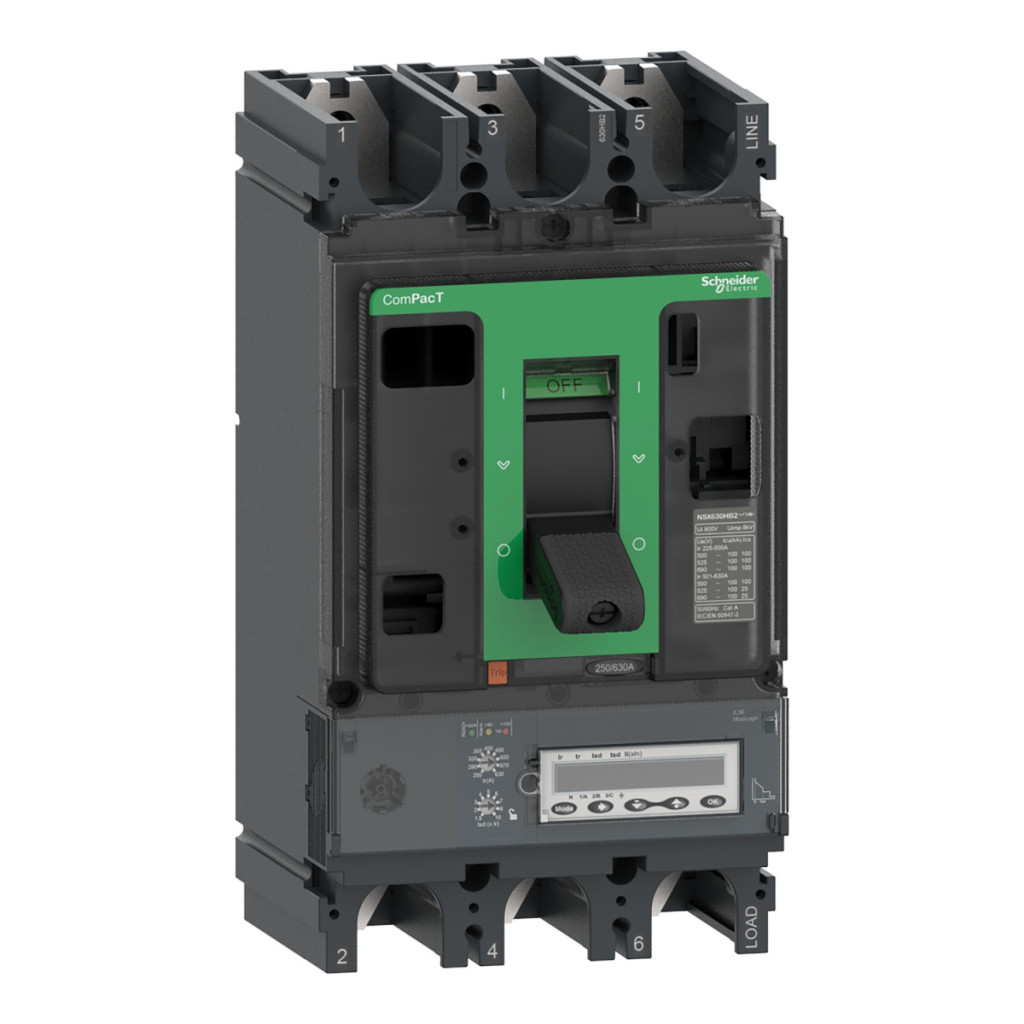

Schneider Electric ComPacT NSX400HB2 este un întrerupător profesional care oferă protecție și performanță excepționale pentru sistemele de distribuție industriale și comerciale. Dispozitivul, cu numărul de piesă C40W35E400, este deosebit de potrivit pentru protecția fiabilă a rețelelor electrice cu sarcină mare și, cu capacitatea sa de întrerupere de 100 kA, este alegerea potrivită chiar și pentru cele mai exigente aplicații. Acest întrerupător de circuit cu 3 poli are un curent nominal de 400 A la o temperatură ambiantă de 40 °C și funcționează la o tensiune nominală de funcționare de 690 V c.a. la o frecvență de rețea de 50/60 Hz. Unitatea de declanșare electronică MicroLogic 5.3 E încorporată oferă funcții de protecție LSI, inclusiv întârziere de lungă durată (L) împotriva suprasarcinilor, întârziere de scurtă durată (S) împotriva scurtcircuitelor și protecție instantanee împotriva scurtcircuitelor (I). Dispozitivul a fost proiectat în conformitate cu cele mai stricte standarde internaționale (EN/IEC 60947-2) și este, de asemenea, potrivit pentru izolare, ceea ce îi sporește flexibilitatea în diverse domenii de aplicare. O caracteristică specială a întrerupătorului este unitatea electronică avansată de declanșare, care oferă o gamă largă de setări. Pentru protecția cu întârziere lungă (supraîncărcare), puteți alege dintre 9 setări diferite, unde valoarea de declanșare Ir poate fi setată între 160 și 400 A. Întârzierea declanșării (tr) este, de asemenea, reglabilă, de la 15 la 400 de secunde la o sarcină de 1,5 x Ir, de la 0,5 la 16 secunde la o sarcină de 6 x Ir și de la 0,35 la 11 secunde la o sarcină de 7,2 x Ir. Disjunctorul are, de asemenea, o memorie termică de 20 de minute înainte și după declanșare, ceea ce sporește fiabilitatea sistemului de protecție. Protecția împotriva scurtcircuitelor cu întârziere scurtă (Isd) oferă 9 setări diferite în intervalul 1,5-10 x Ir, în timp ce protecția instantanee împotriva scurtcircuitelor (Ii) poate fi setată între 1,5-12 x In. Întrerupătorul Schneider Electric ComPacT NSX400HB2 oferă, de asemenea, capacități avansate de comunicare și semnalizare. O gamă largă de date de măsurare este disponibilă prin intermediul afișajului LCD, inclusiv măsurarea energiei, date privind cererea de energie și curent, jurnale de evenimente cu marcaj temporal, date privind calitatea energiei, valori instantanee și de cerere, precum și indicatori de întreținere. Sistemul de semnalizare local include un LED verde intermitent pentru a indica disponibilitatea operațională și LED-uri roșii și portocalii pentru a indica suprasarcină (la valori Ir de 105% și 90%). Funcția de blocare selectivă a zonei (ZSI) crește și mai mult eficiența și selectivitatea protecției sistemului. Durabilitatea mecanică a întrerupătorului este de 15.000 de cicluri, în timp ce durabilitatea electrică variază în funcție de diferite condiții de încărcare: 12.000 de cicluri la 440 V In/2 sarcină, 6.000 de cicluri la 440 V In sarcină, 6.000 de cicluri la 690 V In/2 sarcină și 3.000 de cicluri la 690 V In sarcină. Dimensiunile sale fizice sunt compacte: 140 mm lățime, 255 mm înălțime și 110 mm adâncime, cu o greutate netă de 6,05 kg. Poate fi montat pe partea din spate a întrerupătorului de circuit, atât în poziție orizontală, cât și verticală, iar conexiunile sale superioare și inferioare sunt situate în partea din față, cu o distanță de conectare de 45 mm.
Date tehnice ComPacT NSX400HB2
Specificații generale
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX400HB2
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicație: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Caracteristici electrice
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere: 100 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2
100 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2
100 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: HB2 100 kA 690 V c.a.
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: 100 kA la 500 V c.a. 50/60 Hz conform IEC 60947-2
100 kA la 525 V c.a. 50/60 Hz conform IEC 60947-2
100 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 5.3 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSI
Valoare nominală a unității de declanșare: 400 A la 40 °C
Tip de protecție: L: protecție la suprasarcină (întârziere lungă) S: protecție la scurtcircuit cu întârziere scurtă I: protecție instantanee la scurtcircuit Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): 9 setări reglabile
[Ir] interval de reglare a declanșării protecției cu întârziere lungă: 160...400 A
Tip de setare a întârzierii protecției cu întârziere lungă tr: Reglabil
[tr] interval de setare a întârzierii lungi: 15...400 s la 1,5 x Ir
0,5...16 s la 6 x Ir
0,35...11 s la 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a protecției cu întârziere scurtă Isd: Reglabil 9 setări
[Isd] Interval de setare a protecției cu întârziere scurtă: 1,5...10 x Ir
Tipul de setare a protecției cu întârziere scurtă tsd: Reglabil în 5 trepte
[tsd] Interval de setare a întârziere scurtă: 0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Tip de setare a declanșării protecției instantanee Ii: Reglabil
[Ii] Interval de setare a declanșării protecției instantanee: 1,5...12 x In
Caracteristici mecanice
Tip de control: Manetă de comutare
Metoda de montare a întrerupătorului: Fixă
Disiparea puterii pe pol: 19,2 W
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Plan posterior
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanță de conectare: 45 mm
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 12.000 de cicluri la 440 V In/2
6.000 de cicluri la 440 V In
6.000 de cicluri la 690 V In/2
3.000 de cicluri la 690 V In
Indicator și comunicare
Indicație locală: LED intermitent (verde) pentru starea de pregătire
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Curent și putere cerute
Istoric cu marcaj temporal și jurnale de evenimente
Calitatea energiei
Măsurarea energiei
Valori instantanee și de cerere
Contoare maxime/minime
Indicatori de întreținere
Setări de protecție și alarmă
Caracteristici fizice
Lățime (W): 140 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Greutate netă: 6,05 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe suprafața frontală
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii 2000 m...5000 m cu reducere a puterii
