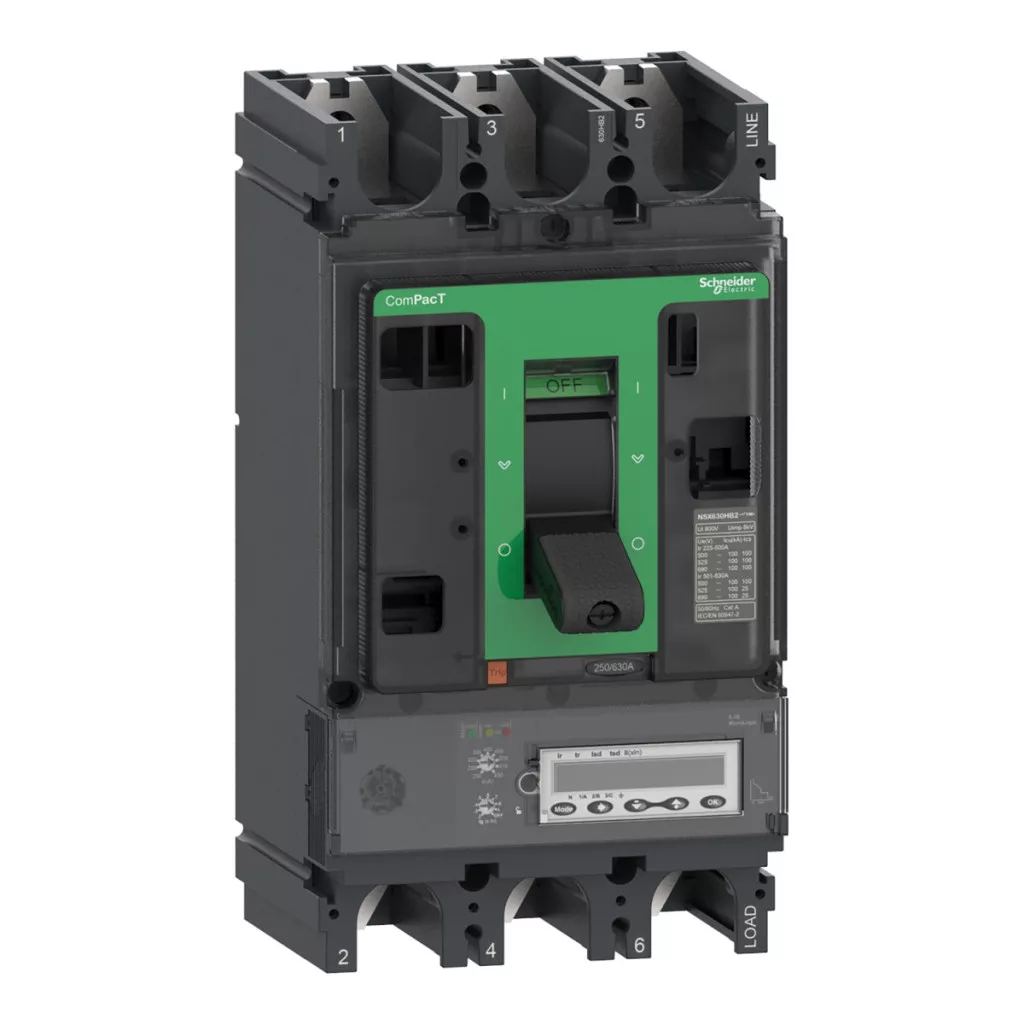

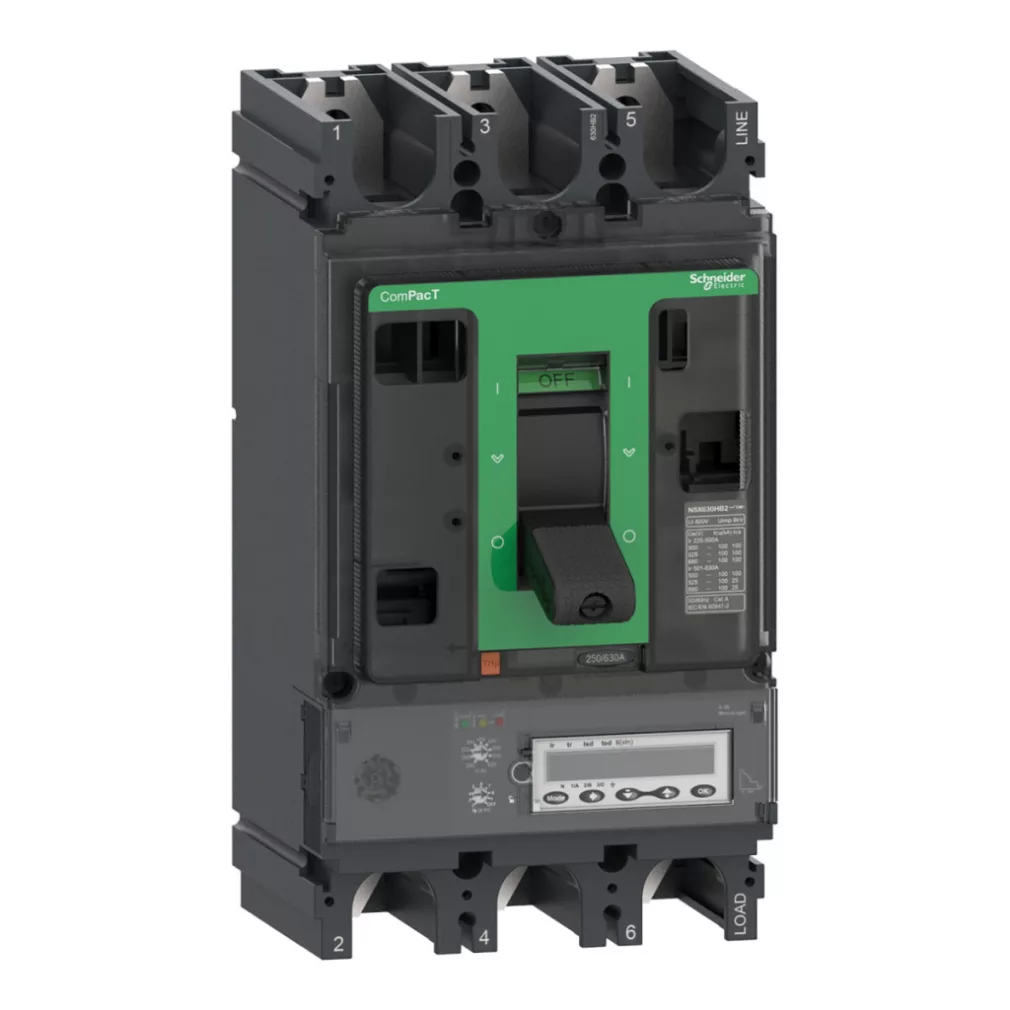

Întrerupătorul Schneider Electric ComPacT NSX400HB2 reprezintă tehnologia de ultimă generație în domeniul protecției rețelelor electrice pentru instalații industriale și comerciale. Acest întrerupător de circuit cu 3 poli, cu numărul de piesă C40W36E400, este un membru remarcabil al familiei de produse ComPacT NSX, oferind un curent nominal de 400 A la o temperatură ambiantă de 40 °C. Dispozitivul are o capacitate de întrerupere deosebit de mare, de 100 kA, pe rețele de 500 V c.a., 525 V c.a. și 660/690 V c.a., oferind o protecție excepțională împotriva suprasarcinii și scurtcircuitelor. Această performanță remarcabilă este asigurată de unitatea de declanșare electronică MicroLogic 6.3 E încorporată, care oferă funcții de protecție LSIG (supraîncărcare de lungă durată, scurtcircuit de scurtă durată, scurtcircuit instantaneu și defect la împământare). Întrerupătorul are o tensiune de izolare de 800 V c.a. și o tensiune de rezistență la impulsuri de 8 kV, ceea ce garantează o fiabilitate operațională ridicată. Durata de viață mecanică a întrerupătorului ComPacT NSX400HB2 este de 15.000 de cicluri, în timp ce durata de viață electrică variază în funcție de sarcină: 12.000 de cicluri la jumătate de sarcină la 440 V CA, 6.000 de cicluri la sarcină maximă; 6000 de cicluri la jumătate de sarcină și 3000 de cicluri la sarcină maximă la 690 V c.a. Întrerupătorul este fix și poate fi instalat atât în poziție orizontală, cât și verticală, precum și montat pe panoul din spate. Punctele de conectare ale dispozitivului sunt situate în partea din față, cu o distanță de conectare de 45 mm. Unitatea de eliberare MicroLogic 6.3 E oferă opțiuni de setare extrem de versatile. Protecția cu întârziere lungă (Ir) poate fi reglată în 9 trepte între 160 și 400 A, iar întârzierea sa (tr) poate fi reglată, de asemenea, în intervalul 15-400 s (la 1,5×Ir). Protecția cu întârziere scurtă (Isd) poate fi reglată între 1,5 și 10×Ir, iar întârzierea de timp (tsd) poate fi reglată între 0 și 0,4 s. Protecția instantanee la scurtcircuit (Ii) poate fi setată între 1,5 și 12×In, în timp ce protecția la defect la împământare (Ig) poate fi setată între 0,4 și 1×In. Disjunctorul are, de asemenea, protecție selectivă de zonă (ZSI). Starea de funcționare a dispozitivului este indicată de LED-uri: un LED verde intermitent indică faptul că dispozitivul este gata de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o sarcină de 90%. Afișajul este un ecran LCD, care arată diverse date de măsurare și consumul de energie.
Schneider Electric ComPacT NSX (2021) - C40W36E400 - Întrerupător NSX400HB2, 100 kA 690 VAC, unitate de declanșare MicroLogic 6.3 E 400 A, 3P3d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400HB2
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz
Tipul rețelei: CA
Frecvența rețelei: 50/60 Hz
Adecvarea pentru izolație:Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere: 100 kA Icu 500 V c.a. 50/60 Hz (conform IEC 60947-2); 100 kA Icu 525 V AC 50/60 Hz (conform IEC 60947-2); 100 kA Icu 660/690 V AC 50/60 Hz (conform IEC 60947-2) Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de control: Manetă de comutare
Metoda de montare a întrerupătorului: Fixă
Caracteristici suplimentare
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: 100 kA 500 V c.a. 50/60 Hz (conform IEC 60947-2); 100 kA 525 V c.a. 50/60 Hz (conform IEC 60947-2); 100 kA 660/690 V c.a. 50/60 Hz (conform IEC 60947-2)
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 12.000 de cicluri la 440 V In/2; 6000 de cicluri la 440 V In; 6000 de cicluri la 690 V In/2; 3000 de cicluri la 690 V In
Setări unitate de declanșare
Tip de protecție: L: protecție la suprasarcină (întârziere lungă); S: protecție la scurtcircuit cu întârziere scurtă; I: protecție instantanee la scurtcircuit; G: protecție la defect la pământ
Valoarea nominală a unității de declanșare: 400 A la 40 °C
Tipul de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă, 9 trepte
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 160...400 A
Interval de reglare a declanșării protecției împotriva defectelor la împământare [Ig]: 0,4...1 x In (pentru In = 40 A); 0,2...1 x In (pentru In > 40 A)
Caracteristici fizice
Lățime (W): 140 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Greutate netă: 6,05 kg
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform standardului IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C
Umiditate relativă: 0...95%
Altitudine de funcționare: 0...2000 m fără reducerea performanței; 2000 m...5000 m cu reducerea performanței
