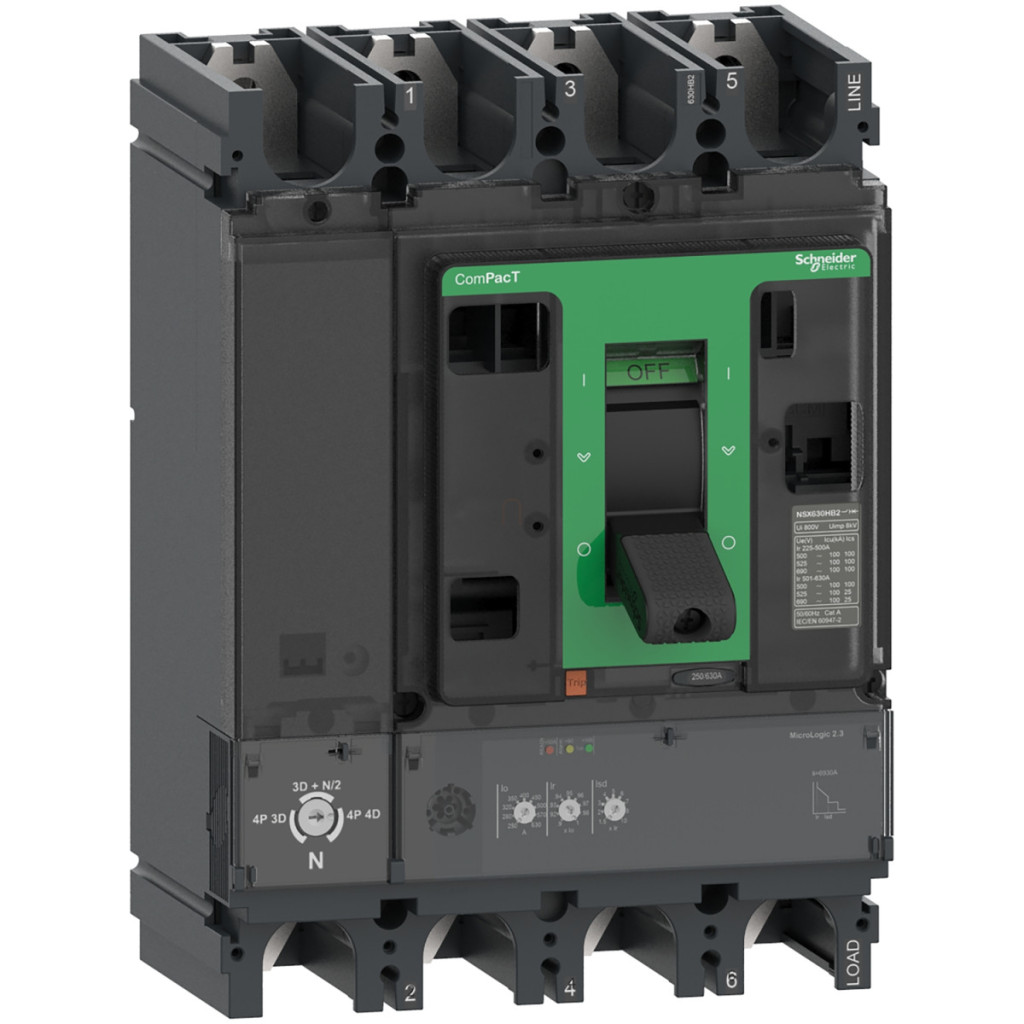

Schneider Electric ComPacT NSX (2021) - C40W42D250 - Întrerupător NSX400HB2, 100 kA 690 VAC, unitate de eliberare MicroLogic 2.3 250 A, 4P4d

Lățime: 203 mm

Lungime: 292 mm

Înălțime: 152 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C40W42D250 - Întrerupător NSX400HB2, 100 kA 690 VAC, unitate de eliberare MicroLogic 2.3 250 A, 4P4d

Name: Schneider Electric ComPacT NSX (2021) - C40W42D250 - Întrerupător NSX400HB2, 100 kA 690 VAC, unitate de eliberare MicroLogic 2.3 250 A, 4P4d
Brand: Schneider Electric Zrt.
SKU: 3606481989291
Price: 20085.3 RON
Availability: InStock

20 085,30 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Întrerupătorul Schneider Electric ComPacT NSX seria C40W42D250 este un dispozitiv de protecție extrem de fiabil și performant, conceput special pentru rețelele de distribuție industriale și comerciale. Acest întrerupător de circuit cu patru poli are o capacitate remarcabilă de întrerupere a scurtcircuitelor de 100 kA la 690 VAC, oferind o protecție excepțională chiar și în cele mai exigente aplicații. La baza întrerupătorului de circuit ComPacT NSX400HB2 se află unitatea electronică avansată de declanșare MicroLogic 2.3, care funcționează la un curent nominal de 250 A la o temperatură ambiantă de 40 °C. Această unitate de declanșare oferă funcții complexe de protecție, indicate prin abrevierea LSoI, care înseamnă protecție împotriva suprasarcinilor de lungă durată (L), protecție împotriva scurtcircuitelor de scurtă durată (So) și protecție instantanee împotriva scurtcircuitelor (I). Protecția la suprasarcină (Ir) poate fi reglată în 9 trepte în intervalul 70-250 A, în timp ce protecția la scurtcircuit cu întârziere scurtă (Isd) poate fi reglată, de asemenea, în 9 trepte între 1,5 și 10 x Ir. Protecția instantanee la scurtcircuit (Ii) este fixată la 3000 A. Dispozitivul are, de asemenea, o memorie termică care reține starea timp de 20 de minute înainte și după declanșare, sporind astfel eficacitatea protecției în cazul suprasolicitării repetate. Caracteristicile tehnice ale întrerupătorului includ tensiune de izolare de 800 V c.a. și rezistență la tensiune de impuls nominală de 8 kV. Dispozitivul este remarcabil de durabil: durata sa de viață mecanică este de 15.000 de cicluri, în timp ce durata de viață electrică variază între 3.000 și 12.000 de cicluri, în funcție de sarcină. Pierderea de putere pe pol este de 19,2 W. NSX400HB2 este ușor de instalat, poate fi montat pe panoul din spate și poate fi instalat atât în poziție orizontală, cât și verticală. Atât conexiunile de intrare, cât și cele de ieșire sunt situate în partea din față, cu o distanță de conectare de 45 mm. Întrerupătorul are un grad de protecție IP40 conform IEC 60529 și un grad de rezistență la impact IK07 conform IEC 62262. Are o gamă largă de temperaturi de funcționare, poate fi utilizat între -25 °C și +70 °C și are o gamă de temperaturi de depozitare de la -50 °C la +85 °C. Umiditatea relativă poate fi între 0 și 95%. Poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării fără nicio reducere a valorilor nominale și între 2000 și 5000 m cu o reducere a performanței. Disjunctorul NSX400HB2 oferă, de asemenea, funcții de semnalizare locală: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o suprasarcină de 90%. Setările de protecție neutră sunt flexibile: puteți alege între 0,5 x Ir (configurație 3D + N/2), 1 x Ir (configurație 4D) sau fără protecție (configurație 3D). Dispozitivul are dimensiuni compacte: 185 mm lățime, 255 mm înălțime, 110 mm adâncime și cântărește 7,9 kg.

Schneider Electric ComPacT NSX (2021) - C40W42D250 - Întrerupător NSX400HB2, 100 kA 690 VAC, unitate de eliberare MicroLogic 2.3 250 A, 4P4d date tehnice

Caracteristici cheie

Familia de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX400HB2

Tipul produsului sau componentei: Întrerupător

Aplicația dispozitivului: Distribuție

Descrierea polilor: 4P

Descrierea polilor protejați: 4D, 3D + N/2, 3D

Poziția neutră: Stânga

Caracteristici electrice

Curent nominal [In]: 250 A la 40 °C

Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz

Tip rețea: c.a.

Frecvență rețea: 50/60 Hz

Adecvare izolație: Da, conform EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de rupere: 100 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2

Capacitate de întrerupere: 100 kA Icu 525 V AC 50/60 Hz conform IEC 60947-2

Capacitate de întrerupere: 100 kA Icu la 660/690 V CA 50/60 Hz conform IEC 60947-2

Cod capacitate de rupere: HB2 100 kA 690 V CA

Tensiune nominală de izolare [Ui]: 800 V CA 50/60 Hz

Tensiune nominală de impuls [Uimp]: 8 kV

Capacitate nominală de rupere în funcționare [Ics]: 100 kA la 500 V c.a. 50/60 Hz conform IEC 60947-2

Capacitate nominală de întrerupere în funcționare [Ics]: 100 kA la 525 V c.a. 50/60 Hz conform IEC 60947-2

Capacitate nominală de întrerupere în funcționare [Ics]: 100 kA la 660/690 V CA 50/60 Hz conform IEC 60947-2

Unitate de declanșare

Denumirea unității de declanșare: MicroLogic 2.3

Tehnologia unității de declanșare: Electronică

Funcții de protecție ale unității de declanșare: LSoI

Valoare nominală a unității de declanșare: 250 A la 40 °C

Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă, 9 niveluri

Interval de declanșare a protecției cu întârziere lungă [Ir]: 70...250 A

Tip setare întârziere protecție cu întârziere lungă tr: Fixă

Interval setare întârziere lungă [tr]: 400 s la 1,5 x Ir, 16 s la 6 x Ir, 11 s la 7,2 x Ir

Setare protecție neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D)

Memorie termică: 20 minute înainte și după declanșare

Tipul de setare a declanșării protecției cu întârziere scurtă Isd: Reglabil, 9 niveluri

Intervalul de declanșare a protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir

Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Fixă

Tipul de setare a declanșării protecției instantanee Ii: Fixă

Intervalul de declanșare a protecției instantanee [Ii]: 3000 A

Protecție împotriva defectelor la împământare: Niciuna

Blocare selectivă pe zone ZSI: Niciuna

Caracteristici mecanice

Durabilitate mecanică: 15.000 de cicluri

Durabilitate electrică: 12.000 de cicluri la 440 V In/2

Durabilitate electrică: 6.000 de cicluri la 440 V In

Durabilitate electrică: 6000 cicluri la 690 V In/2

Durabilitate electrică: 3000 cicluri la 690 V In

Pierdere de putere pe pol: 19,2 W

Metodă de montare: Placă posterioară

Poziție de instalare: Orizontală și verticală, pe partea din spate, pe o suprafață plană

Conexiune superioară: Frontală

Conexiune inferioară: Frontală

Distanță între conexiuni: 45 mm

Indicație locală: LED intermitent (verde) pentru starea de funcționare

Indicație locală: LED 105% Ir (roșu) pentru suprasarcină

Indicație locală: LED 90% Ir (portocaliu) pentru suprasarcină

Lățime (W): 185 mm

Înălțime (H): 255 mm

Adâncime (D): 110 mm

Caracteristici de mediu

Standarde: EN/IEC 60947-2

Categorie de supratensiune: III

Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal

Grad de poluare: 3 conform IEC 60664-1

Grad de protecție IP: IP40 conform IEC 60529

Grad de rezistență la impact IK: IK07 conform IEC 62262

Intervalul de temperatură ambiantă: -25 până la 70 °C

Temperatură ambiantă de depozitare: -50 până la 85 °C

Umiditate relativă:0 până la 95 %

Altitudine de funcționare: 0 până la 2000 m fără reducere a puterii

Altitudine de funcționare: 2000 m până la 5000 m cu reducere a puterii

Date

Lățime

203 mm

Lungime

292 mm

Înălțime

152 mm

EAN prezentat

3606481989291

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

7,92 kg/bucată

Numar articol

3606481989291
