Întrerupătorul Schneider Electric ComPacT NSX400HB2 este un dispozitiv de protecție fiabil pentru rețelele profesionale de distribuție electrică, oferind performanțe remarcabile și funcții inteligente. Acest întrerupător compact cu 4 poli și unitate de declanșare electronică MicroLogic 5.3E a fost dezvoltat special pentru aplicații în rețele de distribuție unde sunt necesare o capacitate mare de întrerupere și o protecție precisă. Întrerupătorul ComPacT NSX400HB2, model C40W45E400, are un curent nominal de 400 A la o temperatură ambiantă de 40 °C. Capacitatea sa excepțională de întrerupere de 100 kA la 690 V c.a. asigură o protecție adecvată chiar și în cele mai exigente medii industriale. Produsul este proiectat în conformitate cu EN/IEC 60947-2 și îndeplinește, de asemenea, cerințele pentru aplicații de izolare. Întrerupătorul aparține categoriei de utilizare A, ceea ce indică faptul că este optimizat pentru protecția echipamentelor industriale. Unitatea de declanșare electronică MicroLogic 5.3E oferă funcții de protecție LSI, inclusiv protecție împotriva suprasarcinilor de lungă durată (L), protecție împotriva scurtcircuitelor de scurtă durată (S) și protecție împotriva scurtcircuitelor instantanee (I). Protecția cu întârziere lungă este reglabilă în 9 trepte în intervalul 160-400 A, în timp ce protecția pe termen scurt este reglabilă în 9 trepte în intervalul 1,5-10 x Ir. Protecția instantanee este reglabilă în intervalul 1,5-12 x In. Dispozitivul are o memorie termică care stochează datele privind sarcina termică timp de 20 de minute înainte și după declanșare și este, de asemenea, echipat cu interblocare selectivă pe zone (ZSI) pentru protecție selectivă. Afișajul LCD și LED-urile de diferite culori ajută la monitorizarea vizuală a stării dispozitivului. Întrerupătorul ComPacT NSX400HB2 are o durabilitate electrică și mecanică remarcabilă: oferă 15.000 de cicluri de funcționare mecanică și 12.000 de cicluri de funcționare electrică la 440 V In/2 sarcină. Dimensiunile exacte ale dispozitivului sunt: 185 mm lățime, 255 mm înălțime și 110 mm adâncime, cu o greutate netă de 7,9 kg. Întrerupătorul este montat pe panoul din spate și poate fi instalat atât orizontal, cât și vertical. Conexiunile sunt situate în partea frontală, cu o distanță de conectare de 45 mm. Produsul are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262, ceea ce garantează o funcționare sigură chiar și în medii industriale. Dispozitivul are o gamă largă de temperaturi de funcționare, de la -25 la 70 °C, și poate fi utilizat fără degradarea performanței până la o altitudine de 2000 m deasupra nivelului mării, iar între 2000 și 5000 m performanța este afectată.

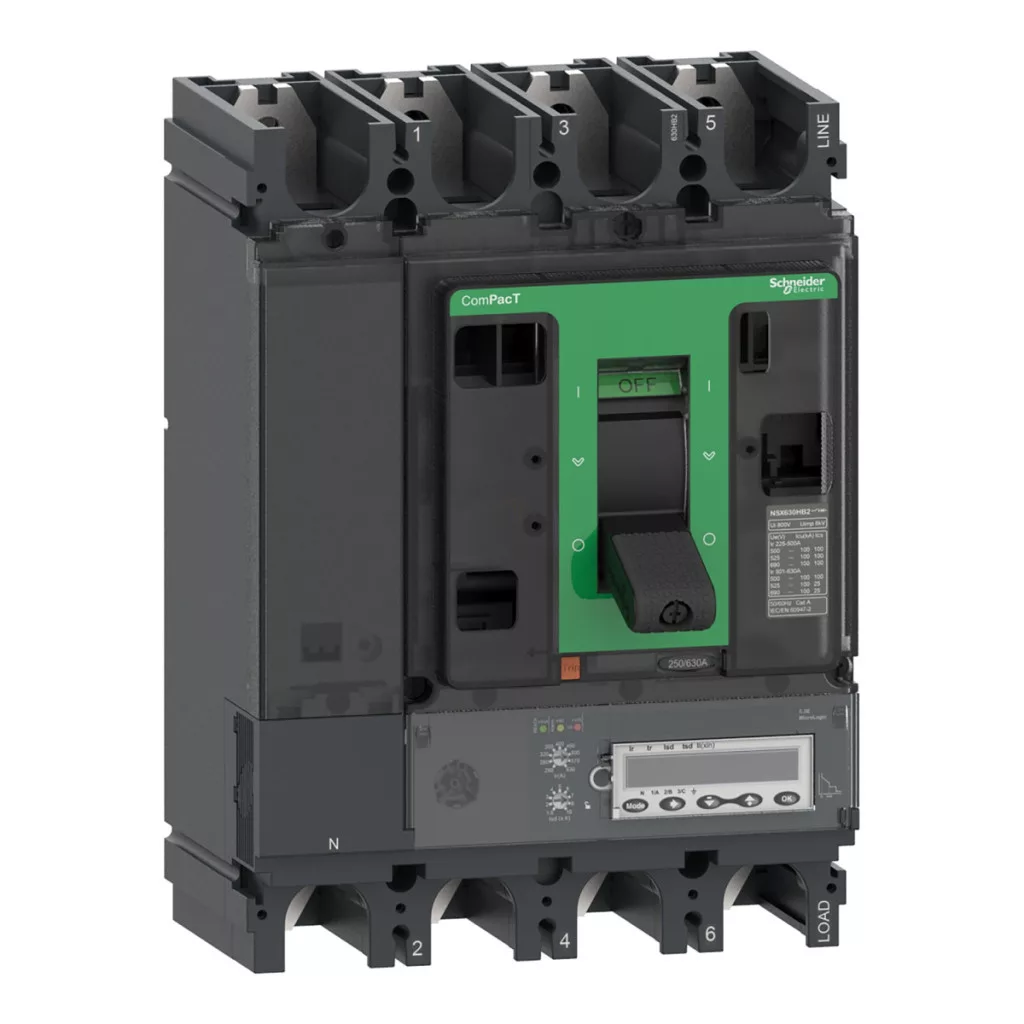

Schneider Electric ComPacT NSX (2021) - C40W45E400 - Întrerupător NSX400HB2, 100 kA 690 VAC, unitate de declanșare MicroLogic 5.3 E 400 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX400HB2
Tipul produsului sau al componentei: Întrerupător
Aplicație: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Parametri electrici
Curent nominal [In]: 400 A (la 40 °C)
Tensiune nominală de funcționare [Ue]: 690 V CA 50/60 Hz
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Adecvat pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu 500 V c.a. 50/60 Hz (conform IEC 60947-2) 100 kA Icu 525 V AC 50/60 Hz (conform IEC 60947-2) 100 kA Icu 660/690 V AC 50/60 Hz (conform IEC 60947-2)
Cod capacitate de rupere: HB2 100 kA 690 V AC
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 5.3 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSI
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Caracteristici suplimentare
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: 100 kA 500 V c.a. 50/60 Hz (conform IEC 60947-2)
100 kA 525 V c.a. 50/60 Hz (conform IEC 60947-2)
100 kA 660/690 V c.a. 50/60 Hz (conform IEC 60947-2)
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 12.000 de cicluri la 440 V In/2
6.000 de cicluri la 440 V In
6.000 de cicluri la 690 V In/2
3.000 de cicluri la 690 V In
Disipare de putere pe pol: 19,2 W
Caracteristici fizice
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Greutate netă: 7,9 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței 2000 m...5000 m cu reducerea performanței
