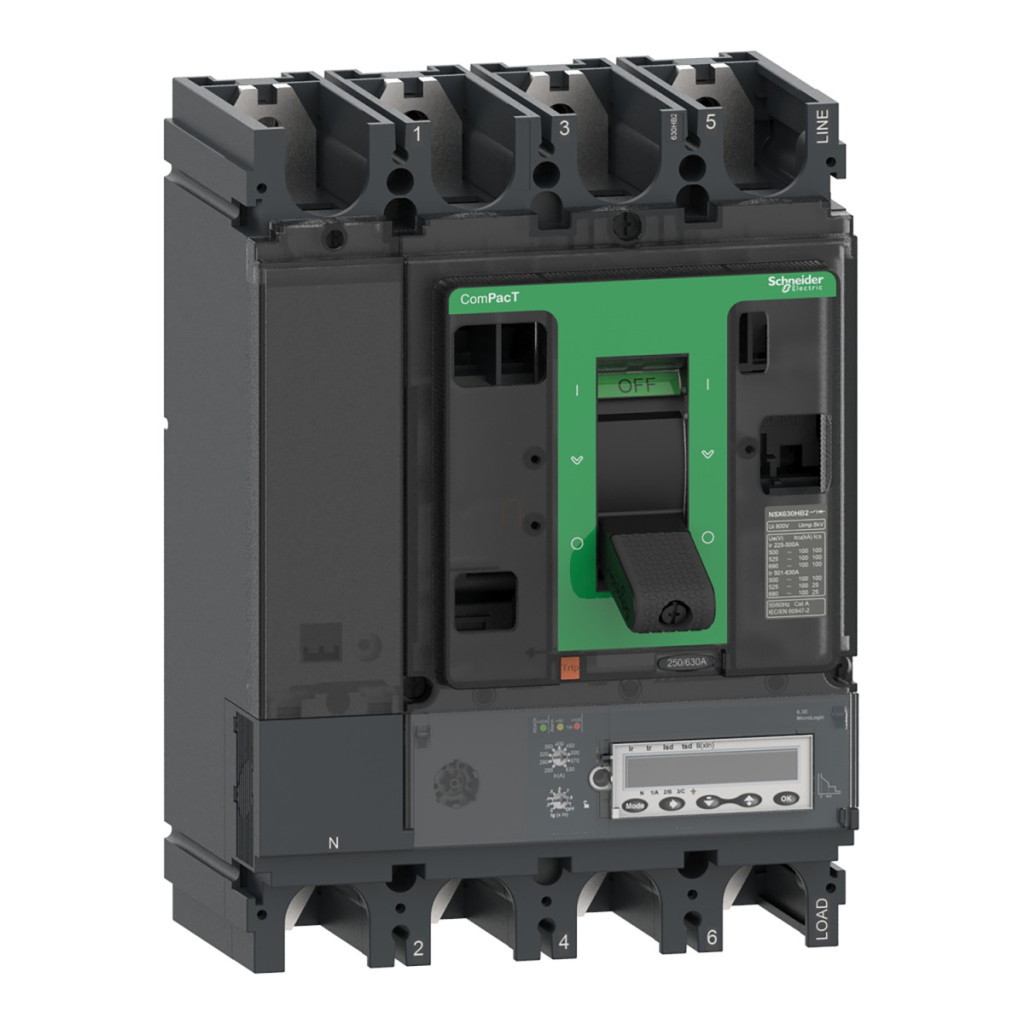

Întrerupătorul Schneider Electric ComPacT NSX400HB2 este un dispozitiv de protecție a circuitului cu o capacitate de întrerupere excepțional de mare (100 kA/690 VAC), conceput pentru aplicații în rețelele de distribuție. Dispozitivul cu 4 poli, cu numărul de piesă C40W46E400, face parte din familia de produse ComPacT NSX, concepută pentru a proteja sistemele profesionale de distribuție electrică. Dispozitivul este echipat cu o unitate de declanșare electronică MicroLogic 6.3E, care asigură un curent nominal de 400 A la o temperatură ambiantă de 40 °C. Parametrii tehnici excepționali ai dispozitivului includ o capacitate de întrerupere de 100 kA la 500 V, Tensiune de 525 V și 660/690 V c.a. (50/60 Hz), care corespunde codului de capacitate de întrerupere HB2. Întrerupătorul este certificat pentru izolare în conformitate cu EN/IEC 60947-2, astfel încât poate fi utilizat și ca întrerupător de deconectare. Produsul este proiectat pentru utilizare în categoria A, cu o tensiune de izolare de 800 V c.a. și o tensiune de rezistență de 8 kV. Unitatea de declanșare MicroLogic 6.3E LSIG include următoarele funcții de protecție: protecție la suprasarcină cu întârziere lungă (L), protecție la scurtcircuit cu întârziere scurtă (S), protecție la scurtcircuit instantaneu (I) și protecție la defect la împământare (G). Dispozitivul este pornit/oprit cu ajutorul unui comutator basculant și poate fi montat pe panoul din spate într-un design fix. Întrerupătorul are un design mecanic extrem de robust, care asigură o durată de viață mecanică de 15.000 de cicluri și o durată de viață electrică de 3.000-12.000 de cicluri la niveluri de putere variabile. Alte caracteristici remarcabile ale întrerupătorului de circuit includ măsurarea energiei, care oferă diverse opțiuni de comunicare a datelor: istoricul cu marcaj temporal și tabele de evenimente, funcții maxime/minime, valori instantanee și de cerere, curent și putere de cerere, calitate a energiei, setări de protecție și alarmă, indicatori de întreținere și măsurarea energiei. Dimensiunile produsului sunt: 185 mm lățime, 255 mm înălțime și 110 mm adâncime, cu o greutate netă de 7,9 kg. Afișajul LCD încorporat facilitează citirea parametrilor de funcționare, în timp ce indicatorii LED afișează starea dispozitivului (LED verde intermitent pentru starea de pregătire, LED roșu pentru suprasarcină de 105% și LED portocaliu pentru suprasarcină de 90%). Întrerupătorul ComPacT NSX400HB2 are o gamă largă de temperaturi de funcționare: Poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la 70 °C și are un grad de protecție IP40 (conform IEC 60529) și rezistență la impact IK07 (conform IEC 62262). Produsul poate fi utilizat la sarcină maximă la altitudini de 0-2000 m deasupra nivelului mării și la sarcină redusă la altitudini de 2000-5000 m. Acest întrerupător de circuit de înaltă performanță este alegerea ideală pentru sistemele industriale și comerciale de distribuție a energiei electrice cu cerințe exigente de protecție.
Date tehnice ComPacT NSX400HB2
Caracteristici generale
Denumirea produsului: ComPacT NSX
Tipul dispozitivului: Întrerupător NSX400HB2
Tipul componentei: Întrerupător
Aplicație: Distribuție
Număr articol: C40W46E400
Parametri tehnici
Descrierea polilor: 4P
Descrierea polului protejat: 4D, 3D + OSN, 3D + N/2, 3D
Curent nominal: 400 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvarea izolației: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere: 100 kA Icu la 500 V c.a. 50/60 Hz, 100 kA Icu la 525 V c.a. 50/60 Hz, 100 kA Icu la 660/690 V c.a. 50/60 Hzconform IEC 60947-2
Cod capacitate de rupere: HB2 100 kA 690 V AC
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.3 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tipuri de protecție: L: protecție la suprasarcină (întârziere lungă), S: protecție la scurtcircuit cu întârziere scurtă, I: protecție instantanee la scurtcircuit, G: protecție la defect la împământare
Putere nominală a unității de declanșare: 400 A la 40 °C
Informații suplimentare
Tensiune nominală de izolare: 800 V c.a. 50/60 Hz
Tensiune nominală de rezistență la impuls: 8 kV
Capacitate nominală de întrerupere: 100 kA la 500 V, 525 V și 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 12.000 de cicluri la 440 V In/2, 6000 de cicluri la 440 V In, 6000 de cicluri la 690 V In/2, 3000 de cicluri la 690 V In
Disipare de putere pe pol: 19,2 W
Caracteristici fizice
Lățime: 185 mm
Înălțime: 255 mm
Adâncime: 110 mm
Greutate netă: 7,9 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție electrică la atingere: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea puterii nominale, 2000 m...5000 m cu reducerea puterii nominale
