Unitatea de declanșare Schneider Electric ComPacT NSX (2021) - C6331M500 oferă o soluție compactă, dar extrem de eficientă pentru aplicații industriale de protecție a motoarelor. Această unitate de declanșare electronică de tip MicroLogic 1.3 M este proiectată special pentru întrerupătoarele din seria ComPacT NSX630 cu un curent nominal de 500 A, optimizată pentru aplicații de protecție a motoarelor. Produsul are un design cu trei poli (3P) și oferă protecție cu trei poli (3D) în sistem. Dispozitivul este echipat cu funcții de protecție SI (scurtcircuit), care includ două tipuri de protecție: S - protecție la scurtcircuit cu întârziere scurtă și întârziere fixă și I - protecție instantanee la scurtcircuit. Această protecție combinată face ca produsul să fie alegerea ideală pentru medii în care întrerupătoarele simple pot provoca adesea declanșări nedorite din cauza curenților de pornire ai motorului. Unitatea de declanșare are o capacitate nominală de sarcină de 500 A până la o temperatură ambiantă de 65 °C, ceea ce o face potrivită pentru utilizarea în medii industriale mai calde. Unitatea de declanșare C6331M500 funcționează la o tensiune de funcționare de 690 V c.a. și o frecvență de rețea de 50/60 Hz. Setarea protecției cu întârziere scurtă (Isd) poate fi reglată în 9 trepte cu următoarele valori: 2500 A, 3000 A, 3500 A, 4000 A, 4500 A, 5000 A, 5500 A, 6000 A și 6500 A. Această opțiune de reglare fină permite ajustarea precisă a protecției la caracteristicile motorului care trebuie protejat. Nivelul de protecție instantanee (Ii) este fixat la 6500A, ceea ce asigură activarea imediată a protecției în cazul unui scurtcircuit grav. Dispozitivul nu are protecție împotriva defectelor la pământ sau blocare prin selectarea zonei (ZSI), deoarece aceste funcții nu sunt necesare în mod normal în această aplicație de protecție a motorului. Starea produsului este indicată de un LED verde intermitent, care indică faptul că dispozitivul este gata de funcționare. Unitatea de eliberare ComPacT NSX este conformă cu EN/IEC 60947-2, clasa de protecție la atingere II, gradul de poluare 3 conform IEC 60947-1. Are protecție IP40 în conformitate cu IEC 60529, care oferă o protecție adecvată împotriva pătrunderii obiectelor solide și a prafului. Domeniul larg de temperatură de funcționare (-25...70 °C) îi permite să funcționeze în mod fiabil într-o varietate de condiții de mediu, în timp ce domeniul de temperatură de depozitare este și mai larg (-50...85 °C). Produsul trebuie instalat într-un mod de montare fix în întrerupătorul de circuit ComPacT NSX corespunzător.

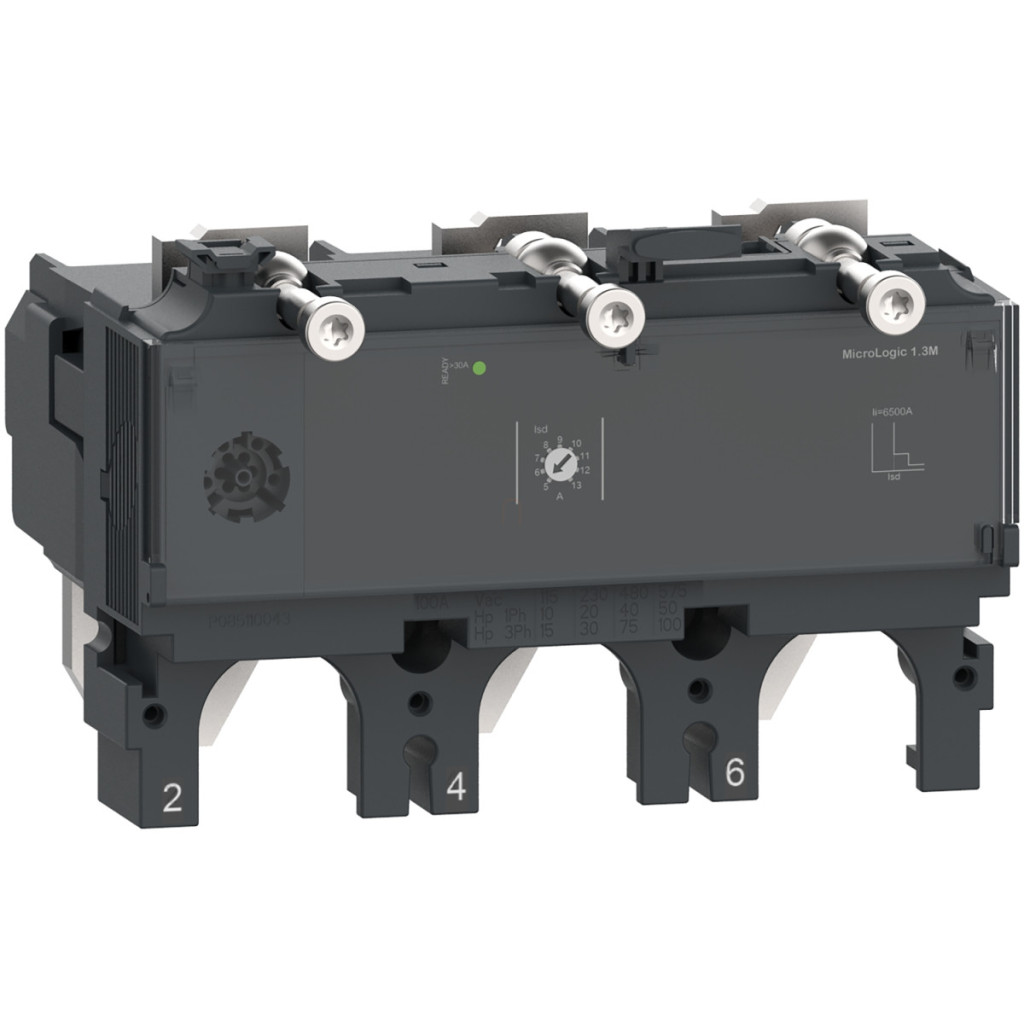

Schneider Electric ComPacT NSX (2021) - C6331M500 - Unitate de eliberare MicroLogic 1,3 M pentru întrerupător NSX 630, electronic, setare 500 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX400...630
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 1.3 M
Tehnologia unității de declanșare: Electronică
Compatibilitate:ComPacT NSX630 Aplicație: Protecție motor Număr de poli: 3P Poli protejați: 3D Funcții de protecție: SI SI
Caracteristici de protecție
Tip de protecție: S: protecție la scurtcircuit cu întârziere scurtă și întârziere fixă
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 500 A la 65 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Funcții suplimentare
Tipul de setare a protecției cu întârziere scurtă (Isd): Reglabilă în 9 trepte
Interval de reglare a protecției cu întârziere scurtă (Isd): 2500 A, 3000 A, 3500 A, 4000 A, 4500 A, 5000 A, 5500 A, 6000 A, 6500 A
Tip setare întârziere protecție cu întârziere scurtă (tsd): Fixă
Tip setare protecție instantanee (Ii): Fixă
Interval de setare a protecției instantanee (Ii): 6500 A
Protecție la defect la împământare: Niciuna
Blocare selecție zonă (ZSI): Niciuna
Indicație locală: LED intermitent (verde) pentru a indica starea de funcționare
Condiții de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: Gradul 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
