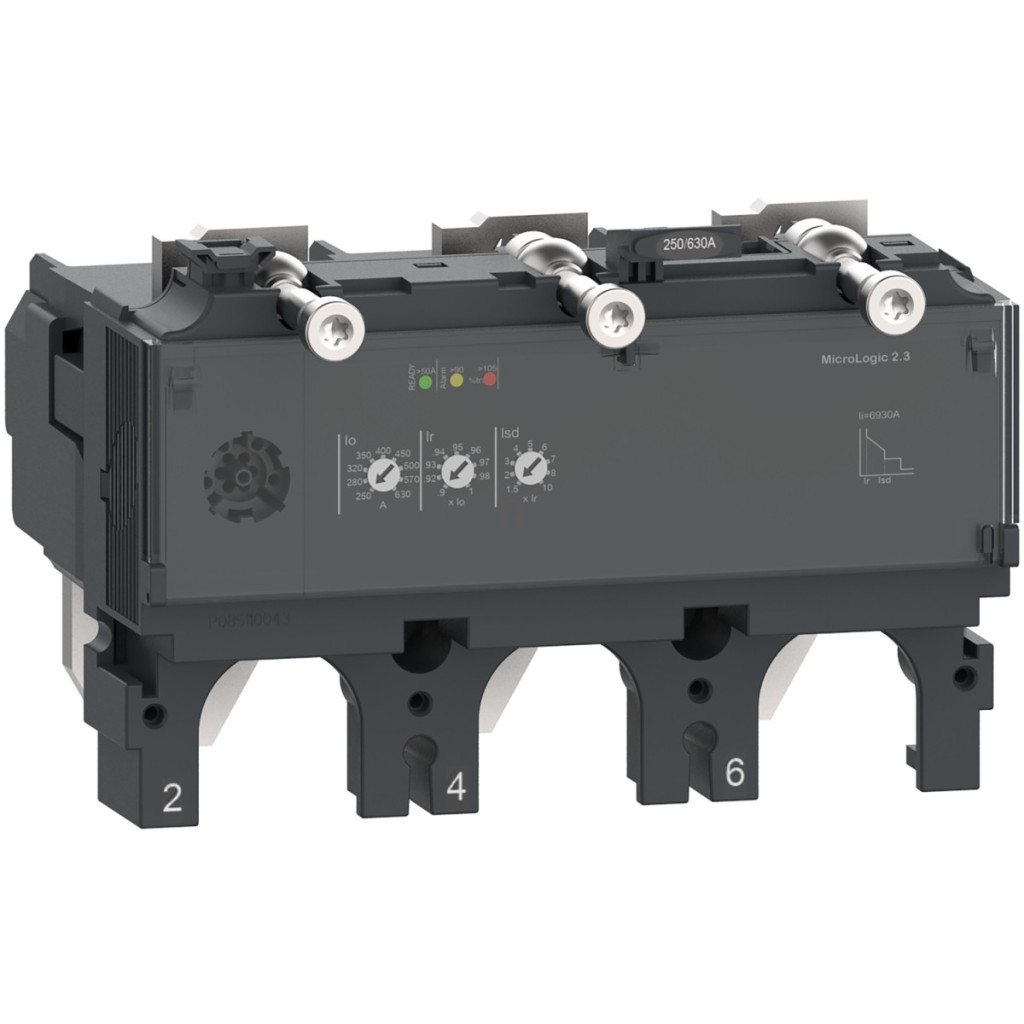

Schneider Electric ComPacT NSX (2021) - C6332D630 - Unitate MicroLogic 2.3 pentru întrerupător NSX 630, electronic, setare 630A, 3P3d

Lățime: 177 mm

Lungime: 216 mm

Înălțime: 136,999999999999 mm

Va ajunge la tine: 9-16 zile lucrătoare

Schneider Electric ComPacT NSX (2021) - C6332D630 - Unitate MicroLogic 2.3 pentru întrerupător NSX 630, electronic, setare 630A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C6332D630 - Unitate MicroLogic 2.3 pentru întrerupător NSX 630, electronic, setare 630A, 3P3d
Brand: Schneider Electric Zrt.
SKU: 3606482003033
Price: 7509.39 RON
Availability: InStock

7 509,39 RON

Va ajunge la tine: 9-16 zile lucrătoare

Din stoc extern, livrabil până la 9-16 zile lucrătoare: mai mult de 1000 bucată.

Dorești reducere?

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric ComPacT NSX (2021)

Întrerupător mic

Unitatea de declanșare Schneider Electric ComPacT NSX seria C6332D630 MicroLogic 2.3 este un sistem electronic de protecție de ultimă generație, conceput special pentru întrerupătoarele ComPacT NSX630. Această unitate cu 3 poli și un curent nominal de 630 A oferă în primul rând protecție fiabilă împotriva suprasarcinii și scurtcircuitelor în rețelele de distribuție. Unitatea de declanșare MicroLogic 2.3 oferă funcții de protecție LSoI, care includ L (protecție împotriva suprasarcinii de lungă durată), So (protecție împotriva scurtcircuitelor cu întârziere fixă) și I (protecție instantanee împotriva scurtcircuitelor). Protecția împotriva suprasarcinii (Ir) are 9 setări diferite și poate fi reglată de la 250 A la 630 A. Timpul de întârziere (tr) pentru protecția cu întârziere lungă este fixat la 11 secunde pentru curentul 7,2 × Ir, 16 secunde pentru curentul 6 × Ir și 400 secunde pentru curentul 1,5 × Ir. Produsul are, de asemenea, o memorie termică de 20 de minute pentru a înregistra starea înainte și după declanșare. Protecția cu întârziere scurtă împotriva scurtcircuitelor (Isd) are, de asemenea, 9 setări diferite și poate fi reglată de la 1,5 la 10 × Ir. Timpul de întârziere asociat (tsd) este fix. Protecția instantanee la scurtcircuit (Ii) este fixată la 6900 A. Produsul are o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz și poate fi utilizat cu întrerupătoare de circuit cu montare fixă. Indicatorii locali includ un LED verde intermitent pentru a indica disponibilitatea operațională și un LED roșu (105% Ir) și un LED portocaliu (90% Ir) pentru a indica suprasarcină. Produsul nu include protecție împotriva defectelor la pământ sau interblocare selectivă de zonă (ZSI). Unitatea de declanșare aparține clasei de protecție la atingere II și are un grad de protecție IP40 conform IEC 60529. Intervalul de temperatură de funcționare este între -25 °C și +70 °C, iar temperatura de depozitare poate fi între -50 °C și +85 °C. Unitatea de declanșare Schneider Electric ComPacT NSX C6332D630 este pe deplin conformă cu EN/IEC 60947-2 și are un grad de poluare de 3 conform IEC 60947-1. Toți acești parametri împreună asigură faptul că produsul este potrivit pentru o gamă largă de aplicații de distribuție în care este importantă protecția fiabilă împotriva suprasarcinilor și scurtcircuitelor.

Schneider Electric ComPacT NSX (2021) - C6332D630 - Unitate de eliberare MicroLogic 2.3 pentru întrerupător NSX 630, electronic, setare 630A, 3P3d date tehnice

Caracteristici principale

Familia de produse: ComPacT

Seria de produse: ComPacT NSX400...630

Tipul produsului: Unitate de declanșare

Denumirea unității de declanșare: MicroLogic 2.3

Tehnologia unității de declanșare: Electronică

Compatibilitate: ComPacT NSX630

Domeniu de aplicare: Distribuție

Date privind stâlpul

Descrierea stâlpului: 3P

Descrierea polului protejat: 3D

Funcții de protecție

Funcții de protecție ale unității de declanșare: LSoI

Tip de protecție:

L: protecție la suprasarcină (întârziere lungă)

So: protecție la scurtcircuit cu întârziere scurtă și întârziere fixă

I: protecție instantanee la scurtcircuit

Date electrice

Curent nominal al unității de declanșare: 630 A la 40 °C

Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz

Tip rețea: c.a.

Frecvență rețea: 50/60 Hz

Metoda de montare a întrerupătorului: Fixă

Setări

Tipul de setare a declanșării cu întârziere lungă Ir (protecție termică): 9 setări reglabile

[Ir] interval de declanșare a protecției cu întârziere lungă: 250...630 A

Tip setare întârziere protecție cu întârziere lungă tr: Fixă

[tr] Interval de reglare a întârziere protecție cu întârziere lungă:

11 s la 7,2 x Ir

16 s la 6 x Ir

400 s la 1,5 x Ir

Memorie termică: 20 minute înainte și după declanșare

Tip de setare a declanșării protecției cu întârziere scurtă Isd: Reglabil 9 setări

[Isd] Interval de setare a declanșării protecției cu întârziere scurtă: 1,5...10 x Ir

Tip setare întârziere protecție cu întârziere scurtă tsd: Fixă

Tip setare declanșare protecție instantanee Ii: Fixă

[Ii] Interval de reglare a declanșării protecției instantanee: 6900 A

Alte caracteristici

Protecție la defect la împământare: Niciuna

Blocare selectivă pe zone ZSI: Niciuna

Indicație locală:

LED intermitent (verde) pentru a indica starea de pregătire

LED 105% Ir (roșu) pentru a indica suprasarcină

LED 90% Ir (portocaliu) pentru a indica suprasarcină

Caracteristici de mediu

Standarde: EN/IEC 60947-2

Clasa de protecție la atingere: Clasa II

Grad de poluare: 3 conform IEC 60947-1

Grad de protecție IP: IP40 conform IEC 60529

Temperatura ambiantă de funcționare: -25...70 °C

Temperatură ambiantă de depozitare: -50...85 °C

Date

Lățime

177 mm

Lungime

216 mm

Înălțime

136,999999999999 mm

EAN prezentat

3606482003033

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

1,349 kg/bucată

Numar articol

3606482003033
