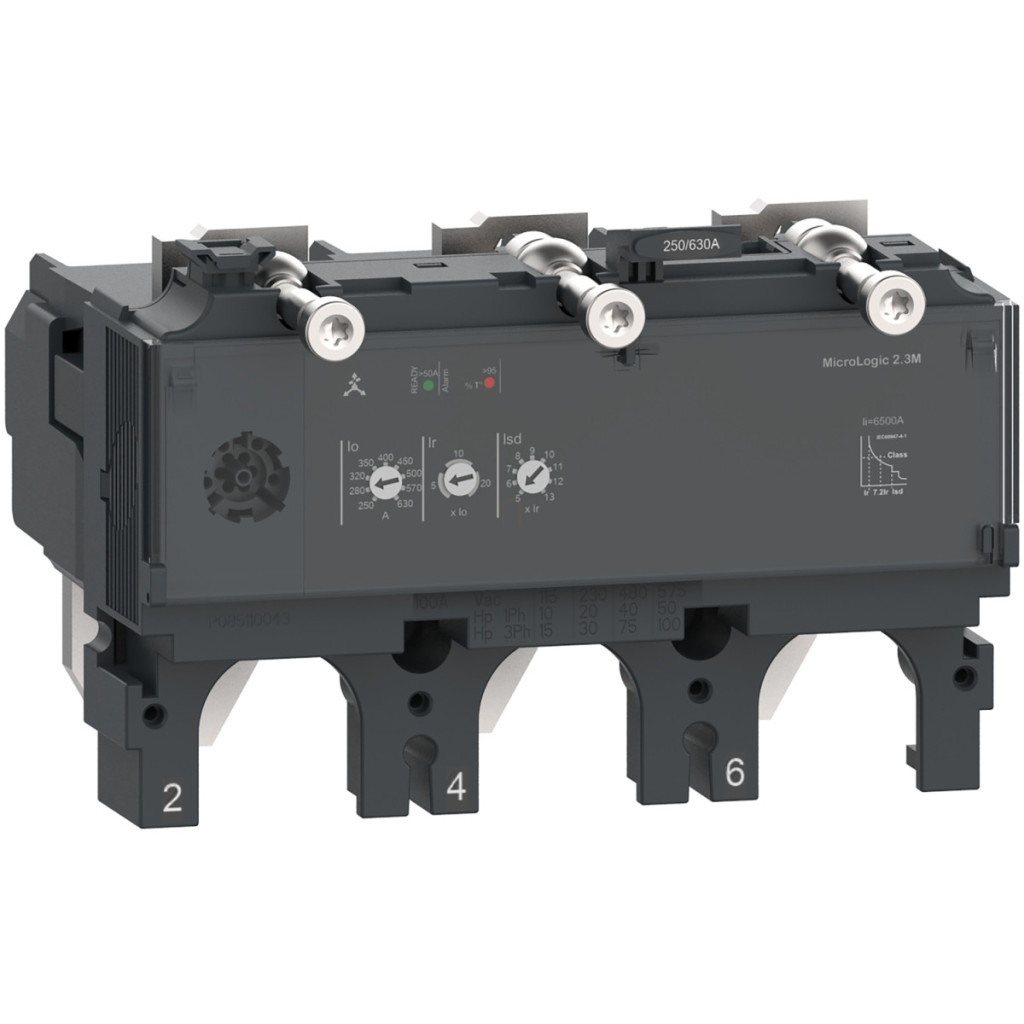

Schneider Electric ComPacT NSX (2021) - C6332M500 - Unitate de declanșare MicroLogic 2.3 M pentru întrerupător NSX 630, electronic, setare 500 A, 3P3d

Lățime: 175 mm

Lungime: 218 mm

Înălțime: 135 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C6332M500 - Unitate de declanșare MicroLogic 2.3 M pentru întrerupător NSX 630, electronic, setare 500 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C6332M500 - Unitate de declanșare MicroLogic 2.3 M pentru întrerupător NSX 630, electronic, setare 500 A, 3P3d
Brand: Schneider Electric Zrt.
SKU: 3606482003118
Price: 5396.98 RON
Availability: InStock

5 396,98 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric ComPacT NSX (2021)

Întrerupător mic

Unitatea de declanșare Schneider Electric ComPacT NSX C6332M500 - MicroLogic 2.3 M este un releu de protecție profesional conceput special pentru aplicații de protecție a motoarelor. Această unitate de declanșare electronică cu un curent nominal de 500 A este compatibilă cu seria de întrerupătoare ComPacT NSX630 și are un design cu 3 poli (protecție 3P și monitorizare de fază 3D). Unitatea de declanșare MicroLogic 2.3 M este echipată cu funcții avansate de protecție electronică, inclusiv protecție LSoI (lungă durată, scurtă durată, instantanee). Funcția L oferă protecție la suprasarcină cu întârziere lungă, funcția So oferă protecție la scurtcircuit cu întârziere fixă, iar funcția I oferă protecție instantanee la scurtcircuit. Produsul are capacități speciale de protecție a motorului, inclusiv protecție împotriva dezechilibrului de fază, care este esențială pentru funcționarea sigură și de lungă durată a motoarelor. C6332M500 acceptă trei clase diferite de pornire a motorului: 5, 10 și 20, ceea ce îl face flexibil pentru diferite cerințe de pornire a motorului. Unitatea de declanșare oferă o serie de setări pentru o protecție precisă. Protecția pe termen lung (Ir) are 9 setări diferite, reglabile între 250 și 500 A. Protecția împotriva scurtcircuitelor (Isd) oferă, de asemenea, 9 setări în intervalul 5-13 x Ir, în timp ce protecția instantanee împotriva scurtcircuitelor (Ii) este activată la o valoare fixă de 6500 A. Dispozitivul are, de asemenea, o memorie termică care stochează datele de încălzire pentru 20 de minute înainte și după declanșare, asigurând o protecție adecvată chiar și în cazul unei reporniri. Starea de funcționare este indicată de LED-uri: un LED verde intermitent indică faptul că dispozitivul este gata de funcționare, în timp ce un LED roșu se aprinde când temperatura atinge 95% din valoarea setată. Unitatea de declanșare ComPacT NSX C6332M500 are o gamă largă de temperaturi de funcționare (-25 °C până la +70 °C) și protecție IP40 conform IEC 60529. Produsul este conform cu EN/IEC 60947-2 și aparține clasei de protecție la atingere II. Are un grad de poluare de 3 conform IEC 60947-1, ceea ce îl face potrivit pentru utilizarea în medii industriale. Poate fi utilizat cu o tensiune nominală de funcționare de 690 V c.a. și o frecvență de rețea de 50/60 Hz. Întrerupătorul are un tip de montare fixă, care asigură o funcționare stabilă și fiabilă.

Schneider Electric ComPacT NSX (2021) - C6332M500 - Unitate de declanșare MicroLogic 2.3 M pentru întrerupător NSX 630, electronic, setare 500 A, 3P3d date tehnice

Caracteristici generale

Familia de produse: ComPacT

Seria de produse: ComPacT NSX400...630

Tipul produsului: Unitate de declanșare

Denumirea unității de declanșare: MicroLogic 2.3 M

Tehnologia unității de declanșare: Electronică

Compatibilitate: ComPacT NSX630

Aplicație: Motor

Poli: 3P

Poli protejați: 3D

Funcții de protecție

Funcții de protecție ale unității de declanșare: LSoI

Tip de protecție:

L: protecție la suprasarcină (întârziere lungă)

So: protecție la scurtcircuit cu întârziere fixă

I: protecție instantanee la scurtcircuit

Curent nominal al unității de declanșare: 500 A la 65 °C

Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz

Tip rețea: c.a. 50/60 Hz

Metoda de montare a întrerupătorului: Fixă

Funcții suplimentare

Clasa de declanșare a motorului: 5, 10, 20

Protecție suplimentară a motorului: Dezechilibru de fază

Tip setare declanșare pe termen lung Ir (protecție termică): Reglabil 9 setări

Interval setare protecție pe termen lung [Ir]: 250...500 A

Tip setare întârziere protecție pe termen lung tr: Fixă

Interval setare întârziere protecție pe termen lung [tr]:

120 s la 1,5 x Ir pentru clasa de declanșare 5

6,5 s la 6 x Ir pentru clasa de declanșare 5

5 s la 7,2 x Ir pentru clasa de declanșare 5

240 s la 1,5 x Ir pentru clasa de declanșare 10

13,5 s la 6 x Ir pentru clasa de declanșare 10

10 s la 7,2 x Ir pentru clasa de declanșare 10

480 s la 1,5 x Ir pentru clasa de declanșare 20

26 s la 6 x Ir pentru clasa de declanșare 20

20 s la 7,2 x Ir pentru clasa de declanșare 20

Memorie termică: 20 minute înainte și după declanșare

Tipul de setare a declanșării protecției de scurtă durată Isd: 9 setări reglabile

Intervalul de setare a declanșării protecției de scurtă durată [Isd]: 5...13 x Ir

Tip setare întârziere protecție pe termen scurt tsd: Fixă

Tip setare declanșare protecție instantanee Ii: Fixă

Interval setare declanșare protecție instantanee [Ii]: 6500 A

Protecție împotriva defectelor la împământare: Niciuna

Blocare selectivă pe zone ZSI: Niciuna

Indicație locală: LED intermitent (verde) pentru starea de funcționare, LED 95% Ith (roșu) pentru depășirea temperaturii setate

Condiții de mediu

Standarde: EN/IEC 60947-2

Clasa de protecție la atingere: Clasa II

Grad de poluare: 3 conform IEC 60947-1

Grad de protecție IP: IP40 conform IEC 60529

Temperatura ambiantă în timpul funcționării: -25...70 °C

Temperatura ambiantă în timpul depozitării: -50...85 °C

Date

Lățime

175 mm

Lungime

218 mm

Înălțime

135 mm

EAN prezentat

3606482003118

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

1,4 kg/bucată

Numar articol

3606482003118
