Unitatea de eliberare Schneider Electric MicroLogic 5.3E pentru întrerupătorul de circuit ComPacT NSX630 oferă un sistem avansat de protecție electronică care asigură o fiabilitate și flexibilitate remarcabile, în special în distribuția energiei electrice. Acest produs, cu numărul de articol C6335E630, are un design cu 3 poli, cu poli protejați 3D și un curent nominal de 630 A la 40 °C. Unitatea de declanșare MicroLogic 5.3E combină funcțiile de protecție LSI (supraîncărcare, defect cu întârziere scurtă, protecție instantanee împotriva defectelor) cu o funcție de contorizare a energiei încorporată, permițând utilizatorului să monitorizeze cu precizie consumul de energie. Protecția la suprasarcină (L) poate fi reglată la 9 setări diferite între 250 și 630 A, iar timpul de declanșare poate fi setat între 15 și 400 de secunde la o sarcină de 1,5 x Ir. Protecția împotriva scurtcircuitelor cu întârziere scurtă (S) poate fi setată în intervalul 1,5-10 x Ir, în timp ce protecția instantanee împotriva scurtcircuitelor (I) poate fi reglată între 1,5-11 x In. Dispozitivul are o memorie termică de 20 de minute înainte și după declanșare, ceea ce oferă o protecție excelentă împotriva suprasolicitărilor repetate. Unitatea de declanșare C6335E630 MicroLogic 5.3E funcționează la o tensiune nominală de 690 V c.a. la o frecvență de rețea de 50/60 Hz. Dispozitivul este fabricat într-un design cu cablare fixă și dispune, de asemenea, de interblocare selectivă pe zone (ZSI). Sistemul său de semnalizare locală utilizează trei LED-uri de culori diferite pentru a indica starea de funcționare: un LED verde intermitent indică disponibilitatea operațională, un LED roșu avertizează asupra unei suprasarcini de 105%, iar un LED portocaliu avertizează asupra unei suprasarcini de 90%. Afișajul LCD oferă o mulțime de informații importante, inclusiv date de măsurare a energiei, setări de protecție și alarmă, istoricul evenimentelor cu marcaj temporal, valori instantanee și de cerere, indicatori de întreținere, cerințe de curent și putere și date privind calitatea energiei. Unitatea de eliberare Schneider Electric MicroLogic 5.3E are o clasă de protecție excelentă (Clasa II) și un grad de poluare (nivelul 3 conform IEC 60947-1). Nivelul său de protecție IP40 oferă o protecție adecvată împotriva pătrunderii prafului și a obiectelor solide. Dispozitivul poate fi utilizat într-un interval larg de temperaturi (-25 °C până la +70 °C) și are un interval de temperatură de depozitare de la -40 °C la +85 °C. Unitatea de eliberare C6335E630 MicroLogic 5.3E este alegerea ideală pentru aplicații industriale, comerciale sau instituții publice, unde sunt necesare un nivel ridicat de siguranță electrică, fiabilitate și gestionare avansată a energiei.

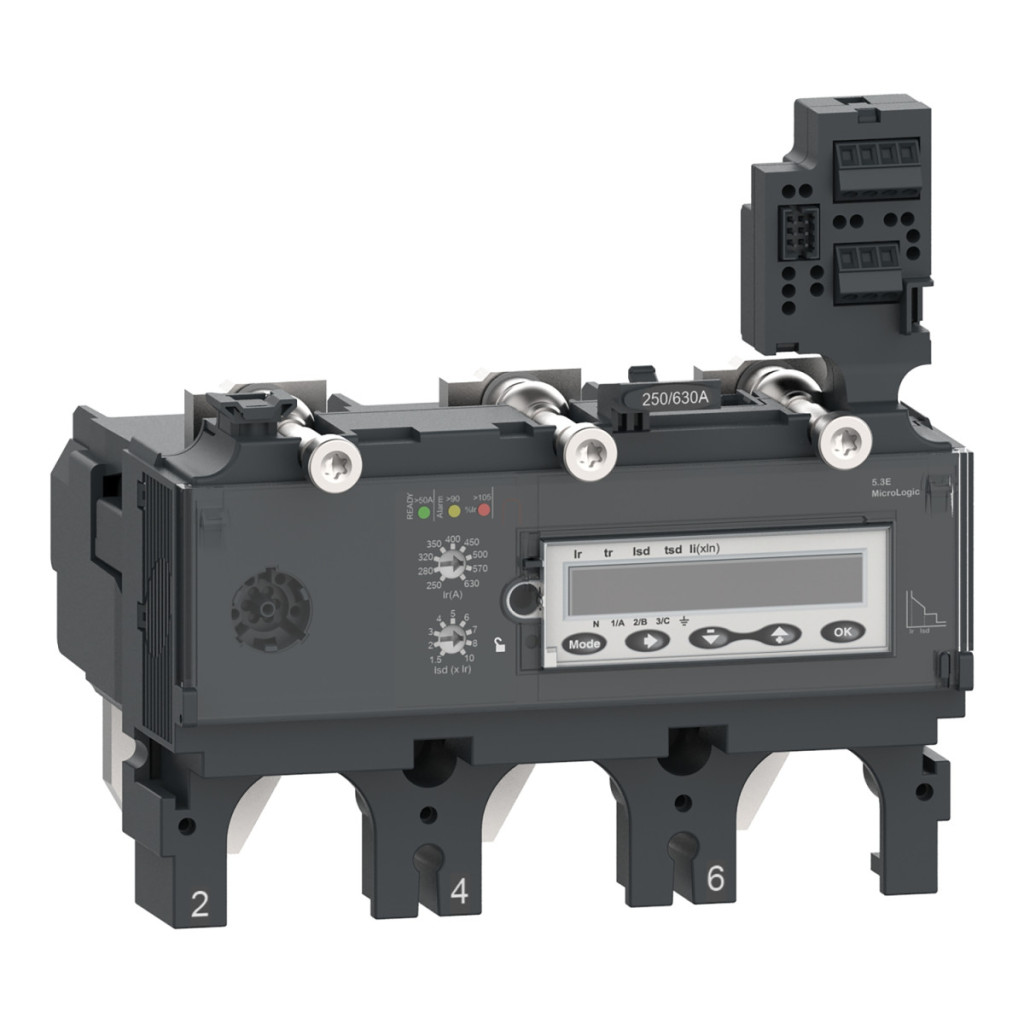

Schneider Electric ComPacT NSX (2021) - C6335E630 - Unitate de declanșare MicroLogic 5.3 E NSX 630 date tehnice întrerupător
Caracteristici principale
Familia de produse: ComPacT
Tipul produsului: ComPacT NSX400...630
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 5.3 E
Tehnologie unitate de declanșare: Electronică
Compatibilitate: ComPacT NSX630
Aplicație: Distribuție
Poli și protecție
Descrierea polului: 3P
Descrierea polilor protejați: 3D
Funcții de protecție ale unității de declanșare: LSI
Tipuri de protecție: L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit de scurtă durată
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 630 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Setări de protecție
Tipul setării excepției de întârziere lungă Ir (protecție termică): Reglabilă în 9 trepte
Interval de reglare a protecției cu întârziere lungă [Ir]: 250...630 A
Tip setare întârziere protecție întârziere lungă tr: Reglabilă
Interval setare întârziere protecție întârziere lungă [tr]: 15...400 s la 1,5 x Ir
0,35...11 s la 7,2 x Ir
0,5...16 s la 6 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a excepției de protecție cu întârziere scurtă Isd: Reglabil în 9 trepte
Intervalul de setare a excepției de protecție cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Reglabil
Intervalul de setare a întârzierii protecției cu întârziere scurtă [tsd]: 0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Tip setare excepție protecție instantanee Ii: Reglabil
Interval setare excepție protecție instantanee [Ii]: 1,5...11 x In
Protecție împotriva defectelor la împământare: Niciuna
Blocare selectivă pe zone ZSI: Da
Semnalele și comunicarea
Semnal local: LED intermitent (verde) pentru starea de funcționare
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Măsurarea energiei
Setări protecție și alarmă
Istoric cu marcaj temporal și jurnale de evenimente
Valori instantanee și de cerere
Indicatori de întreținere
Curent și putere de cerere
Calitatea energiei
Valori max/min
Înregistrarea datelor electrice: Indicatori de întreținere
Date de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
