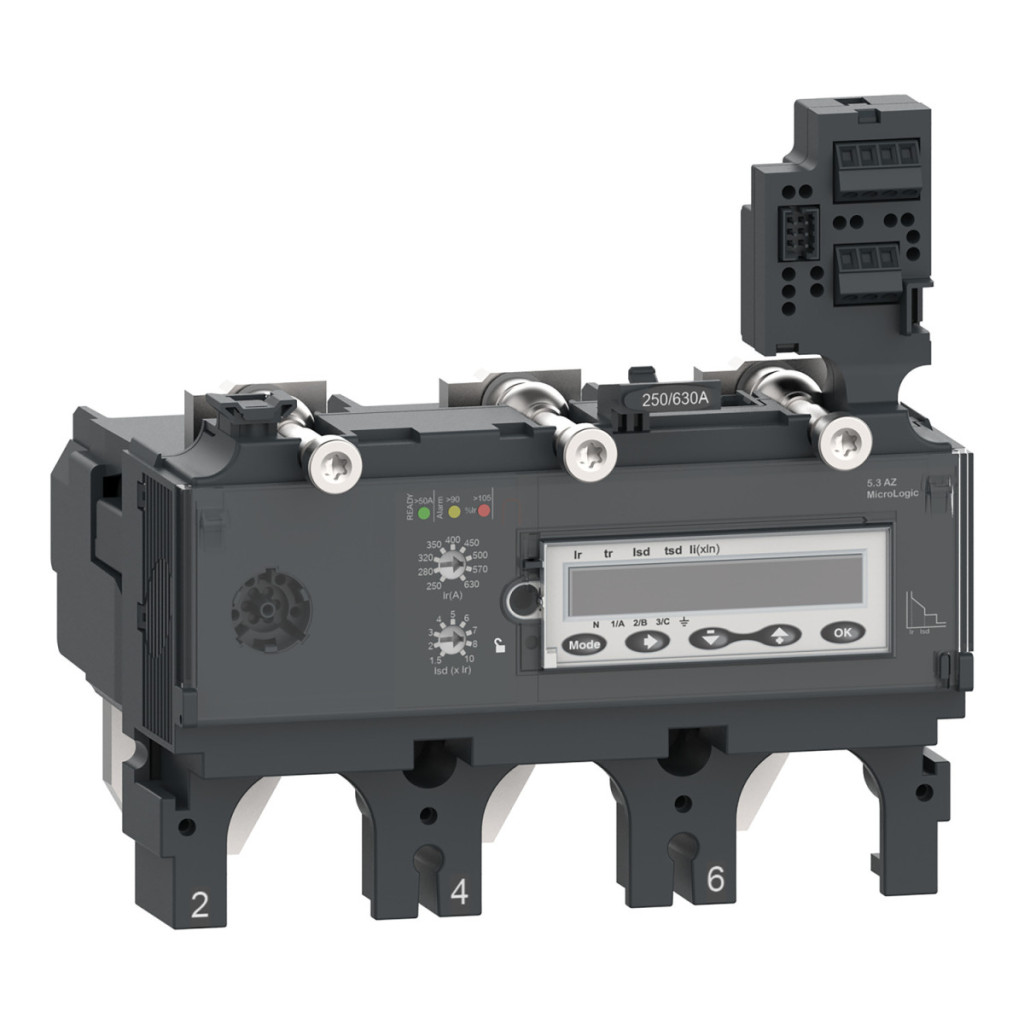

Unitatea de declanșare Schneider Electric ComPacT NSX C6335Z630 MicroLogic 5.3AZ este o soluție de protecție electrică extrem de avansată, concepută special pentru întrerupătoarele din seria ComPacT NSX630. Această unitate de declanșare electronică cu 3 poli are un curent nominal de 630 A și a fost special dezvoltată pentru rețele de 16 Hz 2/3, asigurând o funcționare fiabilă în aplicații speciale. Unitatea de declanșare MicroLogic 5.3AZ are funcții complete de protecție LSI, inclusiv protecție la suprasarcină L (întârziere lungă), protecție la scurtcircuit S (întârziere scurtă) și protecție instantanee la scurtcircuit I. Acest set versatil de funcții de protecție vă permite să configurați funcționarea întrerupătorului de circuit în mod precis pentru aplicația dvs. specifică. Protecția la suprasarcină (Ir) poate fi setată în 9 trepte diferite între 250 și 630 A, în timp ce timpul de întârziere (tr) pentru protecția cu întârziere lungă poate fi reglat între 15 și 400 de secunde la o sarcină de 1,5 x Ir. Dispozitivul are, de asemenea, o memorie termică care stochează date timp de 20 de minute înainte și după declanșare, asigurând o protecție continuă chiar și între ciclurile de oprire. Protecția împotriva scurtcircuitelor cu întârziere scurtă (Isd) poate fi, de asemenea, reglată în 9 trepte diferite în intervalul 1,5-10 x Ir, iar timpul de întârziere (tsd) poate varia între 0-0,4 secunde, cu sau fără funcția I²t. Protecția instantanee la scurtcircuit (Ii) poate fi setată între 1,5-11 x In, oferind o protecție optimă pentru echipamentele critice în cazul unor scurtcircuite bruște. Dispozitivul poate fi conectat în mod fix la întrerupătorul de circuit ComPacT NSX630. Unitatea de eliberare MicroLogic 5.3AZ are un sistem avansat de semnalizare care include un LED verde intermitent pentru a indica starea de funcționare și LED-uri roșii (105% Ir) și portocalii (90% Ir) pentru a indica starea de suprasarcină. Afișajul LCD și funcția ampermetru permit măsurători precise și monitorizarea stării în timp real. Dispune de interblocare selectivă pe zone (ZSI), dar nu oferă protecție împotriva defectelor la pământ. Unitatea de declanșare are, de asemenea, capacități de comunicare foarte avansate, inclusiv măsurarea energiei, setări de protecție și alarmă, istoric și tabele de evenimente cu marcaj temporal, valori instantanee și de cerere, indicatori de întreținere, măsurarea curentului și a cererii de energie și date privind calitatea energiei. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. Produsul are protecție IP40 conform IEC 60529 și este conform cu EN/IEC 60947-2, fiind clasificat ca protecție la atingere clasa II cu un grad de poluare de 3 conform IEC 60947-1.
Schneider Electric ComPacT NSX (2021) - C6335Z630 - Unitate de eliberare MicroLogic 5.3 pentru întrerupător ComPacT NSX 630, electronic, setare 630 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX400...630
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 5.3 A-Z
Tehnologie: Electronică
Compatibilitate: ComPacT NSX630
Aplicație: Rețele 16 Hz 2/3
Descriere pol: 3P
Poli protejați: 3D
Funcții de protecție
Funcții de protecție: LSI
Tipuri de protecție:
L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit (întârziere scurtă)
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 630 A la 40 °C
Tensiune nominală de funcționare: 250/500 V c.a. 16 Hz 2/3
Metoda de montare a întrerupătorului: Fixă
Setări de protecție
Setare declanșare întârziere lungă (Ir): Reglabilă în 9 trepte, 250...630 A
Timp de întârziere a protecției cu întârziere lungă (tr):
15...400 s la 1,5 x Ir
0,35...11 s la 7,2 x Ir
0,5...16 s la 6 x Ir
Memorie termică: 20 minute înainte și după declanșare
Setare protecție cu întârziere scurtă (Isd): Reglabilă în 9 trepte, 1,5...10 x Ir
Timp de întârziere a protecției cu întârziere scurtă (tsd):
0...0,4 s I²t=oprit
0,1...0,4 s I²t=pornit
Setare declanșare protecție instantanee (Ii): Reglabilă, 1,5...11 x In
Semnalele și comunicarea
Protecție la defect la împământare: Niciuna
Blocare selectivă pe zone (ZSI): Da
Semnalele locale:
LED intermitent (verde) pentru starea de funcționare
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de curent
Comunicare date:
Măsurarea energiei
Setări de protecție și alarmă
Istoric cu marcaj temporal și jurnale de evenimente
Valori instantanee și de cerere
Indicatori de întreținere
Curent și cerere de energie
Calitatea energiei
Valori maxime/minime
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Nivel de protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
