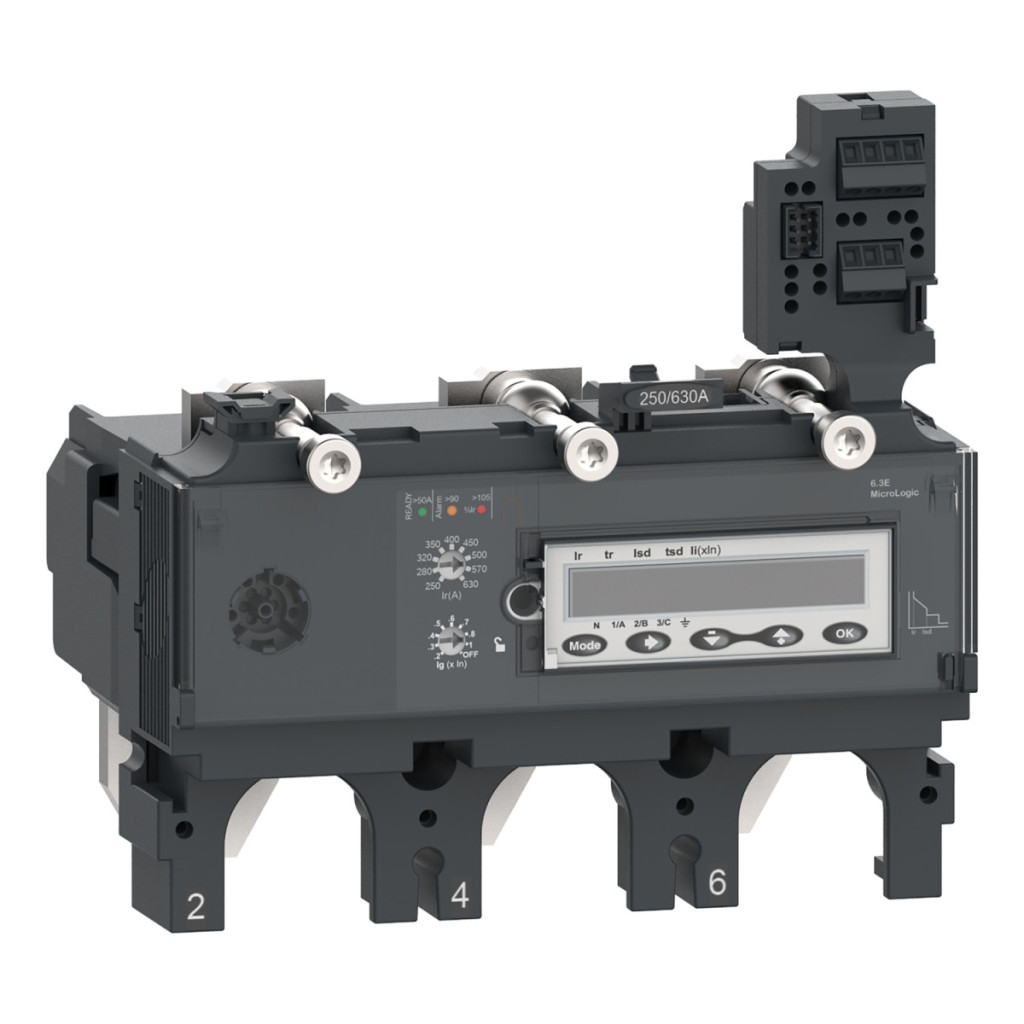

Unitatea de declanșare Schneider Electric ComPacT NSX seria C6336E630 MicroLogic 6.3E este un sistem electronic de protecție extrem de avansat, dezvoltat special pentru întrerupătoarele ComPacT NSX630. Această unitate de declanșare cu 3 poli, cu o putere nominală de 630 A, oferă cel mai înalt nivel de protecție electrică pentru rețelele de distribuție, incorporând în același timp funcții avansate de monitorizare a energiei. MicroLogic 6.3E oferă un sistem complex de protecție LSIG care combină patru funcții de protecție de bază: L - protecție la suprasarcină (cu întârziere lungă), S - protecție la scurtcircuit întârziată (cu întârziere scurtă), I - protecție la scurtcircuit instantanee și G - protecție la defect la împământare. Setările de protecție pot fi ajustate într-un interval foarte larg, permițând adaptarea perfectă a sistemului la mediul specific de aplicare. Protecție la suprasarcină (Ir) între 250 și 630 A, protecție la scurtcircuit întârziată (Isd) între 1,5 și 10 ori valoarea Ir, protecție instantanee la scurtcircuit (Ii) între 1,5 și 11 ori valoarea In și protecție la defect la împământare (Ig) între 0,2 și 1 ori valoarea In, în funcție de curentul nominal. Unitatea de declanșare poate fi utilizată până la o tensiune de 690 V c.a. și o frecvență de rețea de 50/60 Hz, ceea ce asigură o gamă largă de aplicații. Dispozitivul poate fi instalat într-o configurație fixă și aparține clasei II de protecție electrică la atingere. Funcția de memorie termică stochează date timp de 20 de minute înainte și după declanșare, permițând sistemului să urmărească cu precizie tendințele sarcinii termice. Funcția ZSI (Zone Selective Interlocking) permite protecția selectivă în configurații de întrerupătoare în cascadă, minimizând zona afectată de întreruperile de curent. Una dintre cele mai importante caracteristici suplimentare ale unității de declanșare C6336E630 este contorul de energie încorporat, care furnizează date precise privind consumul de energie. Afișajul LCD facilitează citirea datelor de măsurare curente, a setărilor de protecție și a istoricului evenimentelor și defectelor cu marcaje temporale. Sistemul de semnalizare locală este format din trei LED-uri: un LED verde intermitent indică disponibilitatea operațională, un LED portocaliu indică o sarcină de 90%, iar un LED roșu indică o suprasarcină de 105%. Unitatea de eliberare are capacități de comunicare remarcabile, inclusiv măsurarea energiei, setări de protecție și alarmă, jurnale de evenimente cu marcaj temporal, afișarea valorilor instantanee și la cerere, indicatori de întreținere, afișarea curentului și a cererii de energie, date privind calitatea energiei și afișarea valorilor maxime/minime. Toate acestea furnizează date extrem de utile pentru operatorii de sistem și personalul de întreținere. Unitatea de declanșare Schneider Electric C6336E630 MicroLogic 6.3E are o gamă largă de temperaturi de funcționare (-25 °C până la +70 °C), asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Dispozitivul are protecție IP40 conform IEC 60529 și este conform cu standardele EN/IEC 60947-2. Produsul este utilizat în principal în medii industriale și rețele de distribuție de mare putere, unde protecția electrică fiabilă și monitorizarea avansată a energiei sunt esențiale.
Schneider Electric ComPacT NSX (2021) - Date tehnice C6336E630
Caracteristici generale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX400...630
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.3 E
Tehnologia unității de declanșare: Electronică
Seriile compatibile: ComPacT NSX630
Domeniu de aplicare: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3D
Funcții de protecție
Funcții de protecție ale unității de declanșare: LSIG
Tip de protecție: L: protecție la suprasarcină (pe termen lung)
S: protecție la scurtcircuit de scurtă durată
I: protecție la scurtcircuit instantaneu
G: protecție la defect la împământare
Curent nominal al unității de declanșare: 630 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Domenii de reglare
Tipul de reglare a curentului de declanșare pe termen lung Ir (protecție termică): Reglabil
Interval de reglare a curentului de declanșare a protecției pe termen lung [Ir]: 250...630 A
Tipul de reglare a întârzierii protecției pe termen lung tr: Reglabil
Intervalul de reglare a întârzierii protecției pe termen lung [tr]: 15...400 s la valoarea 1,5 x Ir
0,35...11 s la valoarea 7,2 x Ir
0,5...16 s la 6 x valoarea Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a curentului de declanșare a protecției pe termen scurt Isd: Reglabil
Intervalul de setare a curentului de declanșare a protecției pe termen scurt [Isd]: 1,5...10 x Ir
Tip setare întârziere protecție pe termen scurt tsd: Reglabil
Interval setare întârziere protecție pe termen scurt [tsd]: 0...0,4 s I²t=off
0,1...0,4 s I²t=pornit
Tip setare curent de declanșare protecție instantanee Ii: Reglabil
Interval setare curent de declanșare protecție instantanee [Ii]: 1,5...11 x In
Tipul de setare a curentului de declanșare a protecției la defect la pământ Ig: Reglabil
Intervalul de setare a curentului de declanșare a protecției la defect la pământ [Ig]: 0,4...1 x In (pentru In = 40 A)
0,2...1 x In (pentru In > 40 A)
Ig activare/dezactivare
Tip de reglare a întârzierii protecției împotriva defectelor la pământ tg: Reglabil
Interval de reglare a întârzierii protecției împotriva defectelor la pământ [tg]: 0...0,4 s I²t=dezactivat
0,1...0,4 s I²t=pornit
Protecție împotriva scurgerilor la pământ: Niciuna
Blocare selectivă pe zone ZSI: Da
Afișaje și comunicare
Indicație locală: LED intermitent (verde) pentru starea de funcționare
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Măsurarea energiei
Setări protecție și alarmă
Evenimente și tabele de evenimente cu marcaje temporale
Valori instantanee și la cerere
Indicatori de întreținere
Cerere de curent și putere
Calitatea energiei
Valori maxime/minime
Înregistrarea datelor electrice: Indicatori de întreținere
Condiții de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție electrică la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C
