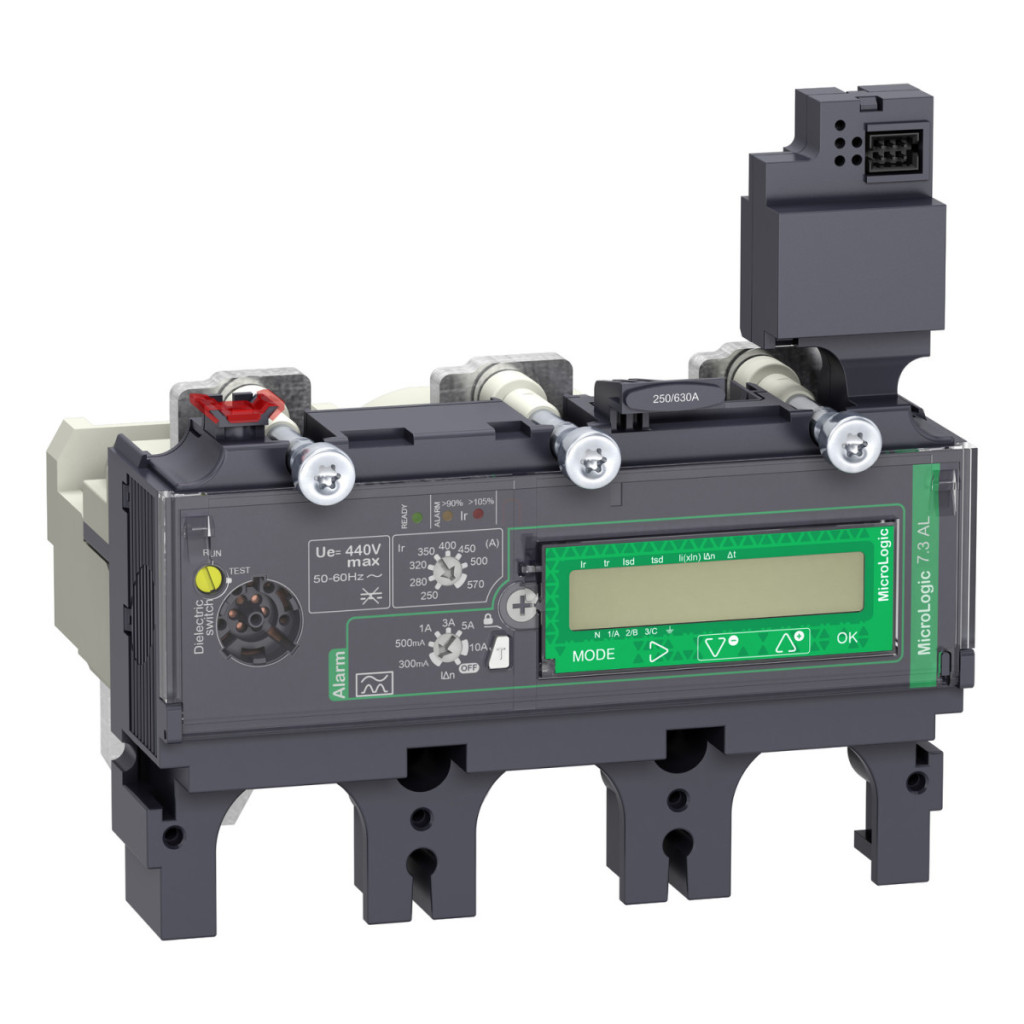

Unitatea de declanșare MicroLogic Vigi 7.3E AL din seria ComPacT NSX de la Schneider Electric, cu numărul de piesă C6337A570, este o componentă cheie în sistemele electrice moderne ale clădirilor. Această unitate de declanșare electronică a fost dezvoltată special pentru întrerupătoarele ComPacT NSX630 și oferă funcții de protecție de bază, alarmă de defect la împământare și măsurare a energiei la 570 A. MicroLogic 7.3E AL este un dispozitiv extrem de versatil, cu trei poli, ceea ce îl face ideal pentru utilizarea în sisteme de distribuție. Unitatea de declanșare are funcții de protecție LSI, care includ funcții de protecție la suprasarcină (L), protecție la defecte de scurtă durată (S) și protecție la defecte instantanee (I). Acest sistem complex de protecție asigură siguranță maximă pentru rețelele electrice în diverse condiții de funcționare. Unitatea de declanșare are un curent nominal de 570 A la o temperatură ambiantă de 40 °C și funcționează la o tensiune nominală de funcționare de 440 V c.a. 50/60 Hz. Unitatea de declanșare MicroLogic 7.3E AL are o serie de setări care permit profesioniștilor să ajusteze parametrii de protecție cu precizie la aplicația specifică. Declanșarea de protecție pe termen lung (Ir) are 9 setări diferite, cu un interval de reglare de 250-570 A. Întârzierea de protecție pe termen lung (tr) este, de asemenea, reglabilă, cu un interval de reglare de 15-400 secunde la 1,5 x Ir, 0,35-11 secunde la 7,2 x Ir și 0,5-16 secunde la 6 x Ir. Dispozitivul are o memorie termică de 20 de minute înainte și după declanșare, ceea ce crește semnificativ eficacitatea sistemului de protecție. Intervalul de reglare a declanșării protecției pe termen scurt (Isd) poate fi ajustat între 1,5-10 x Ir, în timp ce întârzierea protecției pe termen scurt (tsd) poate fi setată la 0-0,4 secunde I²t=off și 0,1-0,4 secunde I²t=on. Intervalul de reglare a declanșării protecției instantanee (Ii) este de 1,5-11 x In. Unitatea de declanșare MicroLogic 7.3E AL are protecție integrată împotriva defectelor la împământare, care este de clasa A și poate fi configurată cu diferite setări de sensibilitate. Sensibilitatea protecției împotriva defectelor la împământare poate fi setată la 0,3 A, 0,5 A, 1 A, 3 A, 5 A și 10 A. Întârzierea protecției împotriva defectelor la împământare este, de asemenea, reglabilă, cu un interval de reglare de 0 ms, 60 ms, 150 ms, 500 ms și 1 s. Dispozitivul permite, de asemenea, dezactivarea protecției împotriva defectelor la împământare folosind comutatorul rotativ IΔn. Unitatea de declanșare MicroLogic 7.3E AL are un sistem avansat de semnalizare locală, care include un LED verde intermitent pentru a indica starea de funcționare, un LED roșu pentru a indica o suprasarcină de 105% Ir și un LED portocaliu pentru a indica o suprasarcină de 90% Ir. Unitatea dispune, de asemenea, de un afișaj LCD care permite afișarea măsurătorilor de energie și a altor date importante. Unitatea de declanșare este capabilă să comunice o gamă largă de date, inclusiv setările de protecție și alarmă, istoricul cu marcaj temporal și tabelele de evenimente, calitatea energiei, valori maxime/minime, curent de defect la împământare, curent și putere solicitate, măsurarea energiei, valori instantanee și solicitate, rapoarte de testare și indicatori de întreținere.
Schneider Electric ComPacT NSX (2021) - C6337A570 - MicroLogic 7.3 E AL NSX 630 unitate de declanșare a întrerupătorului, electronică, setare 570A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Detalii despre familia de produse: ComPacT NSX400...630
Tipul produsului sau componentului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 7.3 E AL
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX630
Aplicație dispozitiv: Distribuție
Descriere pol: 3P
Descrierea polului protejat: 3D
Funcții de protecție ale unității de declanșare: LSI
Tip de protecție: L: protecție la suprasarcină (pe termen lung)
S: protecție la scurtcircuit pe termen scurt
I: protecție la scurtcircuit instantaneu
Valoare nominală a unității de declanșare: 570 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Accesorii
Tip de reglare a declanșării pe termen lung Ir (protecție termică): Reglabilă cu 9 setări
Interval de setare a declanșării protecției pe termen lung [Ir]: 250...570 A
Tip de reglare a întârzierii protecției pe termen lung tr: Reglabil
Interval de reglare a întârzierii protecției pe termen lung [tr]:
15...400 s la 1,5 x Ir
0,35...11 s la 7,2 x Ir
0,5...16 s la 6 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției pe termen scurt Isd: Reglabil
Intervalul de setare a declanșării protecției pe termen scurt [Isd]: 1,5...10 x Ir
Tipul de reglare a întârzierii protecției de scurtă durată tsd: Reglabil
Intervalul de reglare a întârzierii protecției de scurtă durată [tsd]:
0...0,4 s I²t=oprit
0,1...0,4 s I²t=pornit
Tipul de reglare a declanșării protecției instantanee Ii: Reglabil
Intervalul de reglare a declanșării protecției instantanee [Ii]: 1,5...11 x In
Protecție împotriva defectelor la împământare: Integrată
Clasa de protecție împotriva defectelor la împământare: Clasa A
Tip setare sensibilitate protecție la defect la pământ IΔn: Reglabilă
Interval setare sensibilitate protecție la defect la pământ [IΔn]:
0,3 A
0,5 A
1 A
3 A
5 A
10 A
Mod specific protecție împotriva defectelor la împământare: OPRIT utilizând comutatorul rotativ IΔn
Tipul de reglare a întârzierii protecției împotriva defectelor la împământare Δt: Reglabil
Intervalul de reglare a întârzierii protecției împotriva defectelor la împământare [Δt]:
0 ms
60 ms
150 ms
500 ms
1 s
Blocare selectivă pe zone ZSI: Niciuna
Indicație locală:
LED intermitent (verde) pentru starea de funcționare
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date:
Setări de protecție și alarmă
Istoric cu marcaj temporal și tabele de evenimente
Calitatea energiei
Valori maxime/minime
Curent de scurgere la pământ
Curent și putere la cerere
Măsurarea energiei
Valori instantanee și la cerere
Rapoarte de testare
Indicatori de întreținere
Mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura aerului ambiant în timpul funcționării: -25...70 °C Temperatura aerului ambiant în timpul depozitării: -40...85 °C
