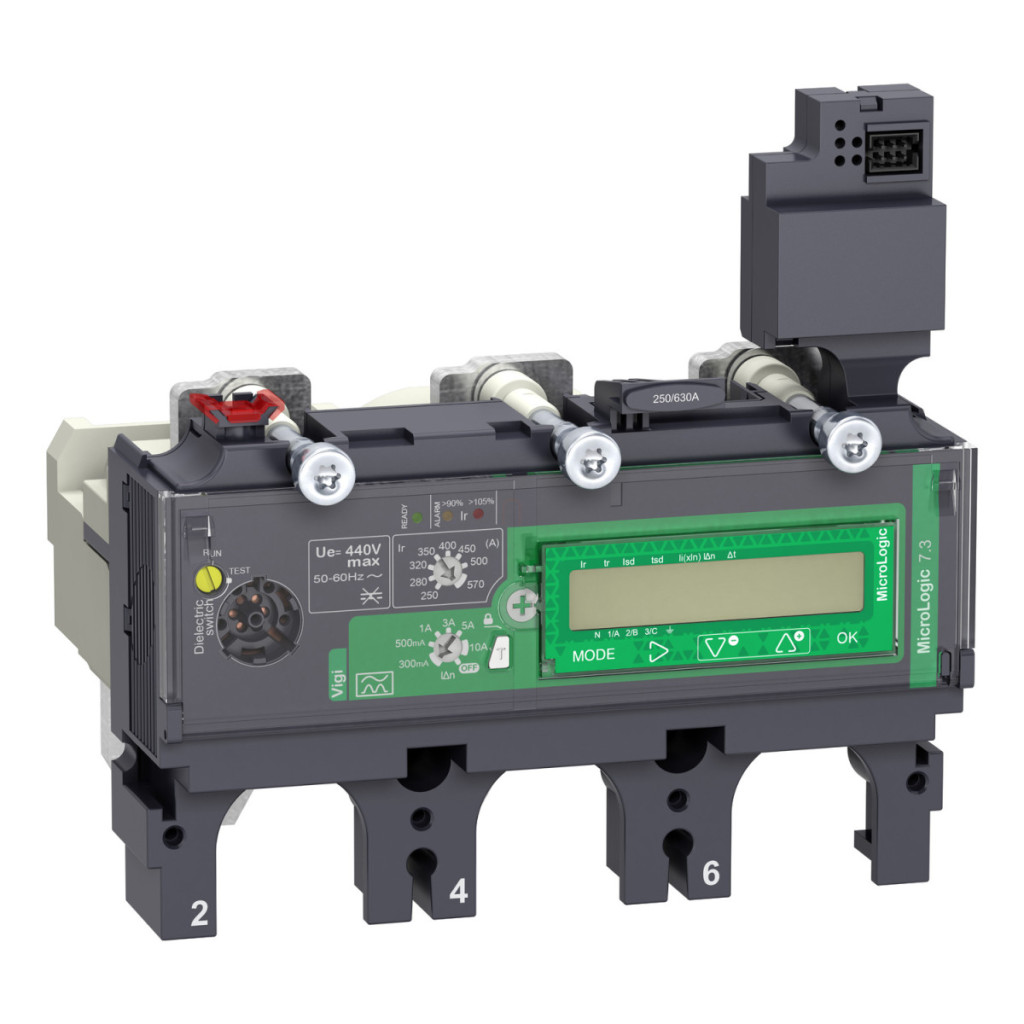

Unitatea de declanșare Schneider Electric ComPacT NSX seria C6337E570 MicroLogic Vigi 7.3E oferă soluții de protecție și măsurare a energiei de ultimă generație pentru întrerupătoarele ComPacT NSX630. Acest dispozitiv electronic cu 3 poli are un curent nominal de 570 A la o temperatură ambiantă de 40 °C și este recomandat în special pentru protejarea rețelelor de distribuție. Unitatea de declanșare MicroLogic 7.3E oferă funcții complexe de protecție: protecție la suprasarcină (L), protecție întârziată (S) și protecție instantanee (I) la scurtcircuit și protecție la defect la împământare (R). Protecția la suprasarcină (Ir) poate fi setată la 9 setări diferite în intervalul 250-570 A. Timpul de întârziere (tr) este, de asemenea, reglabil: 15-400 secunde la 1,5 ori Ir, 0,35-11 secunde la 7,2 ori Ir și 0,5-16 secunde la 6 ori Ir. Dispozitivul are o memorie termică care funcționează timp de 20 de minute înainte și după declanșare, asigurând o protecție continuă. Protecția întârziată la scurtcircuit (Isd) poate fi setată la 1,5-10 ori Ir, în timp ce timpul de întârziere (tsd) poate fi setat între 0-0,4 secunde pentru I²t=off și între 0,1-0,4 secunde pentru I²t=on. Protecția instantanee la scurtcircuit (Ii) este, de asemenea, reglabilă la 1,5-11 ori In. Protecția la defect la împământare este clasificată în clasa A, iar sensibilitatea (IΔn) poate fi setată la 0,3 A, 0,5 A, 1 A, 3 A, 5 A sau 10 A. Timpul de întârziere a defectului la pământ (Δt) poate fi setat la 0 ms, 60 ms, 150 ms, 500 ms sau 1 s. Funcția de protecție împotriva defectelor la împământare poate fi, de asemenea, dezactivată folosind comutatorul rotativ IΔn. Dispozitivul are un afișaj LCD și diverse LED-uri indică starea de funcționare: un LED verde intermitent indică faptul că dispozitivul este gata de funcționare, un LED roșu indică o suprasarcină Ir de 105%, iar un LED portocaliu indică o suprasarcină Ir de 90%. De asemenea, are o funcție de măsurare a energiei care vă permite să monitorizați calitatea energiei, curentul de defect la pământ, setările de protecție și alarmă, indicatorii de întreținere, valorile maxime/minime, măsurarea energiei, valorile instantanee și de cerere, rapoartele de testare, precum și istoricul cu marcaj temporal și jurnalele de evenimente. Unitatea de eliberare MicroLogic 7.3E este conformă cu EN/IEC 60947-2, aparține clasei de protecție la atingere II și poate fi utilizată într-un mediu cu grad de poluare 3, conform IEC 60947-1. Are protecție IP40 conform IEC 60529. Intervalul său de temperatură de funcționare este între -25 și +70 °C, iar intervalul de temperatură de depozitare este între -40 și +85 °C. Unitatea de eliberare a întrerupătorului Schneider Electric ComPacT NSX C6337E570 este alegerea ideală pentru protecție electrică fiabilă în instalații industriale, clădiri comerciale și infrastructuri critice, unde măsurarea precisă și eficiența energetică sunt, de asemenea, considerente importante.
Schneider Electric ComPacT NSX (2021) - C6337E570 - Unitate de declanșare a întrerupătorului MicroLogic 7.3 E NSX 630, electronică, setare 570A, date tehnice 3P3d
Caracteristici principale
Familia de produse: ComPacT
Tipul familiei de produse: ComPacT NSX400...630
Tip componentă: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 7.3 E
Tehnologie unitate de declanșare: Electronică
Compatibilitate: ComPacT NSX630
Aplicație: Distribuție
Descriere pol: 3P
Descriere pol protejat: 3D
Funcții de protecție: LSIR
Tipuri de protecție:
L: protecție la suprasarcină (întârziere lungă)
S: protecție întârziată la scurtcircuit
I: protecție instantanee la scurtcircuit
R: protecție la defect la împământare
Valoarea nominală a unității de declanșare: 570 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metodă de montare a întrerupătorului: Fix Date suplimentare Tip de reglare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă în 9 trepte Interval de protecție cu întârziere lungă [Ir]: 250...570 A
Tip întârziere protecție cu întârziere lungă tr: Reglabil
Interval întârziere protecție cu întârziere lungă [tr]:
15...400 s la valoarea 1,5 x Ir
0,35...11 s la valoarea 7,2 x Ir
0,5...16 s la 6 x valoarea Ir
Memorie termică: 20 minute înainte și după declanșare
Tip de declanșare a protecției cu întârziere scurtă Isd: Reglabil
Interval de declanșare a protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Tip întârziere protecție cu întârziere scurtă tsd: Reglabil
Interval întârziere protecție cu întârziere scurtă [tsd]:
0...0,4 s I²t=oprit
0,1...0,4 s I²t=pornit
Tip de declanșare a protecției instantanee Ii: Reglabil
Interval de declanșare a protecției instantanee [Ii]: 1,5...11 x In Protecție împotriva defectelor la împământare: Integrată Clasa de protecție împotriva defectelor la împământare: Clasa A Tip setare sensibilitate protecție împotriva defectelor la împământare IΔn: Reglabilă Interval setare sensibilitate protecție împotriva defectelor la împământare [IΔn]:
0,3 A
0,5 A
1 A
3 A
5 A
10 A
Mod special protecție la defect la împământare: OPRIT cu comutator rotativ IΔn
Tip reglare întârziere protecție la defect la împământare Δt: Reglabilă
0 ms
60 ms
150 ms
500 ms
1 s
Blocare selectivă de zonă ZSI: Niciuna
Indicație locală: LED intermitent (verde) pentru starea de pregătire
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) în caz de suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Calitatea energiei
Curent de defect la pământ
Setări protecție și alarmă
Indicatori de întreținere
Valori maxime/minime
Măsurarea energiei
Valori instantanee și de cerere
Rapoarte de testare
Istoric cu marcaj temporal și jurnale de evenimente
Date de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție împotriva contactului electric: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
