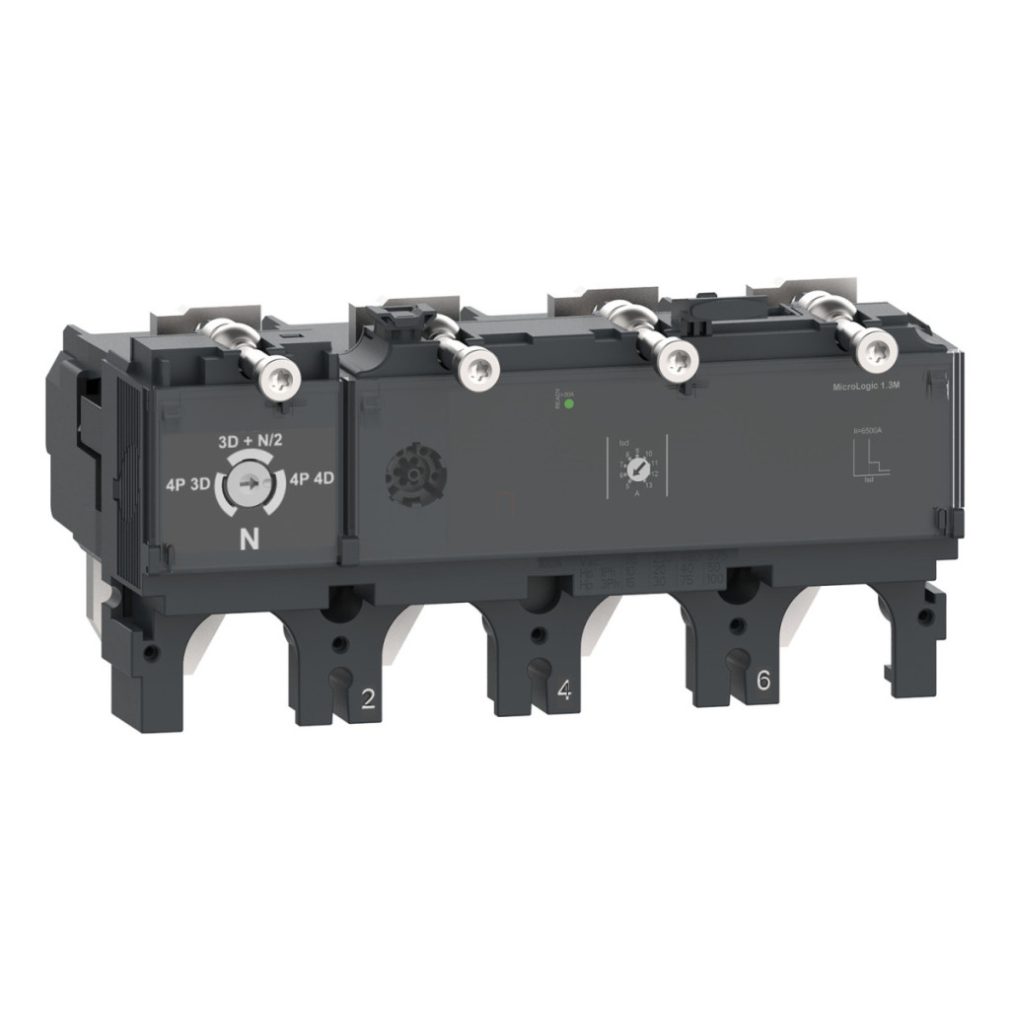

Unitatea de declanșare MicroLogic 1.3M C6341M500 din seria ComPacT NSX de la Schneider Electric oferă o soluție avansată de protecție electronică pentru protecția motoarelor, special concepută pentru familia de întrerupătoare automate ComPacT NSX630. Acest design cu 4 poli, 3 poli protejați (4P3d) oferă un curent nominal de 500 A la o temperatură ambiantă de 65 °C, ceea ce îl face o alegere ideală pentru aplicații industriale exigente. Unitatea de declanșare MicroLogic 1.3M încorporează funcții avansate de protecție magnetică electronică, optimizate special pentru aplicații de protecție a motoarelor. Funcțiile de protecție includ protecția SI, care cuprinde două protecții cheie: protecție la scurtcircuit cu întârziere scurtă (S) cu întârziere fixă și protecție la scurtcircuit instantaneu (I). Dispozitivul funcționează la o tensiune nominală de 690 V c.a. 50/60 Hz și poate fi utilizat pentru rețele c.a. Conectat la un întrerupător de circuit cu instalare fixă, acesta oferă o protecție profesională și fiabilă. O caracteristică specială a unității de declanșare este protecția cu întârziere scurtă reglabilă fin (Isd), care are 9 setări diferite în intervalul de la 2500 A la 6500 A (2500 A, 3000 A, 3500 A, 4000 A, 4500 A, 5000 A, 5500 A, 6000 A, 6500 A). Declanșarea protecției instantanee (Ii) este setată la o valoare fixă de 6500 A. Produsul nu include protecție împotriva defectelor la împământare și interblocare selectivă pe zone, iar protecția neutră este dezactivată (design 3D) cu poziția neutră în stânga. Un LED verde intermitent indică starea de funcționare. Unitatea de declanșare C6341M500 este conformă cu EN/IEC 60947-2, aparține clasei de protecție la atingere II și are un grad de poluare de 3 conform IEC 60947-1. Gradul său de protecție IP40 este conform cu IEC 60529. Produsul poate fi utilizat într-un interval larg de temperaturi: temperatura sa de funcționare este între -25 °C și 70 °C, iar temperatura de depozitare este între -50 °C și 85 °C. Toate aceste caracteristici fac din unitatea de eliberare Schneider Electric MicroLogic 1.3M alegerea ideală pentru aplicații critice de protecție a motoarelor, unde fiabilitatea și protecția precisă sunt cerințe esențiale.
Schneider Electric ComPacT NSX (2021) - Date tehnice C6341M500
Date de bază
Producător: Schneider Electric
Familia de produse: ComPacT
Seria de produse: ComPacT NSX400...630
Tipul produsului: Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 1.3 M
Tehnologia unității de declanșare: Electronică
Compatibilitate: ComPacT NSX630
Domeniu de aplicare
Aplicație: Motor
Descriere poli: 4P
Poli protejați: 3D
Poziție neutră: Stânga
Funcții de protecție
Funcții de protecție ale unității de declanșare: SI
Tip de protecție:
S: protecție la scurtcircuit cu întârziere scurtă și întârziere fixă
I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 500 A la 65 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Funcții suplimentare
Setări de protecție neutră: Fără protecție (3D)
Tipul setării declanșării protecției de scurtă durată Isd: Reglabil în 9 trepte
Intervalul de declanșare a protecției de scurtă durată [Isd]: 2500 A, 3000 A, 3500 A, 4000 A, 4500 A, 5000 A, 5500 A, 6000 A, 6500 A
Setare întârziere protecție pe termen scurt tsd: Fixă
Tip setare declanșare protecție instantanee Ii: Fixă
Interval declanșare protecție instantanee [Ii]: 6500 A
Protecție împotriva defectelor la împământare: Niciuna
Blocare selectivă pe zone ZSI: Niciuna
Indicație locală: LED intermitent (verde) pentru indicarea stării de funcționare
Date de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60947-1
Protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
