Unitatea Schneider Electric ComPacT NSX seria C6342D630 MicroLogic 2.3 este un sistem electronic de protecție de ultimă generație, conceput special pentru întrerupătoarele ComPacT NSX630. Această versiune de 630 A, cu 4 poli (4P), oferă protecție optimă în rețelele de distribuție, în special acolo unde este necesară o protecție precisă a curentului. Unitatea de declanșare MicroLogic 2.3 are trei funcții de protecție de bază (LSoI): protecție la suprasarcină (L), protecție la defecte de scurtă durată cu întârziere fixă (So) și protecție la defecte instantanee (I). Intervalul de reglare a protecției la suprasarcină (L) poate fi ajustat în 9 trepte diferite între 250 și 630 A, permițând adaptarea precisă la aplicația specifică. Întârzierea protecției la suprasarcină este fixată la 400 de secunde la 1,5 ori curentul nominal, 16 secunde la 6 ori curentul nominal și 11 secunde la 7,2 ori curentul nominal. Dispozitivul are o memorie termică care stochează date timp de 20 de minute înainte și după declanșare, sporind astfel fiabilitatea protecției. Intervalul de reglare a protecției împotriva supracurentului de scurtă durată (So) poate fi ajustat între 1,5 și 10 ori curentul nominal, de asemenea în 9 trepte diferite. Protecția împotriva supracurentului instantaneu (I) este setată la o valoare fixă de 6900 A. Unitatea de declanșare Schneider Electric ComPacT NSX C6342D630 MicroLogic 2.3 are setări flexibile de protecție a conductorului neutru: se pot selecta configurații de 0,5 x Ir (3D + N/2), 1 x Ir (4D) sau fără protecție (3D). Conductorul neutru este situat pe partea stângă. Starea de funcționare a dispozitivului este indicată de LED-uri clar vizibile: un LED verde intermitent indică starea de funcționare, un LED portocaliu indică 90% din curentul nominal, iar un LED roșu avertizează asupra suprasarcinii la 105% din curentul nominal. Unitatea de eliberare MicroLogic 2.3 are o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz și poate funcționa la temperaturi ambientale cuprinse între -25 °C și +70 °C. Dispozitivul are protecție IP40 și protecție împotriva șocurilor electrice de clasa II și este conform cu standardul EN/IEC 60947-2. Gradul de contaminare este 3, în conformitate cu standardul IEC 60947-1. Unitatea este instalată permanent, asigurând funcționarea fiabilă pe termen lung a sistemului. Este proiectată fără protecție la defect la pământ și interblocare selectivă de zonă (ZSI).

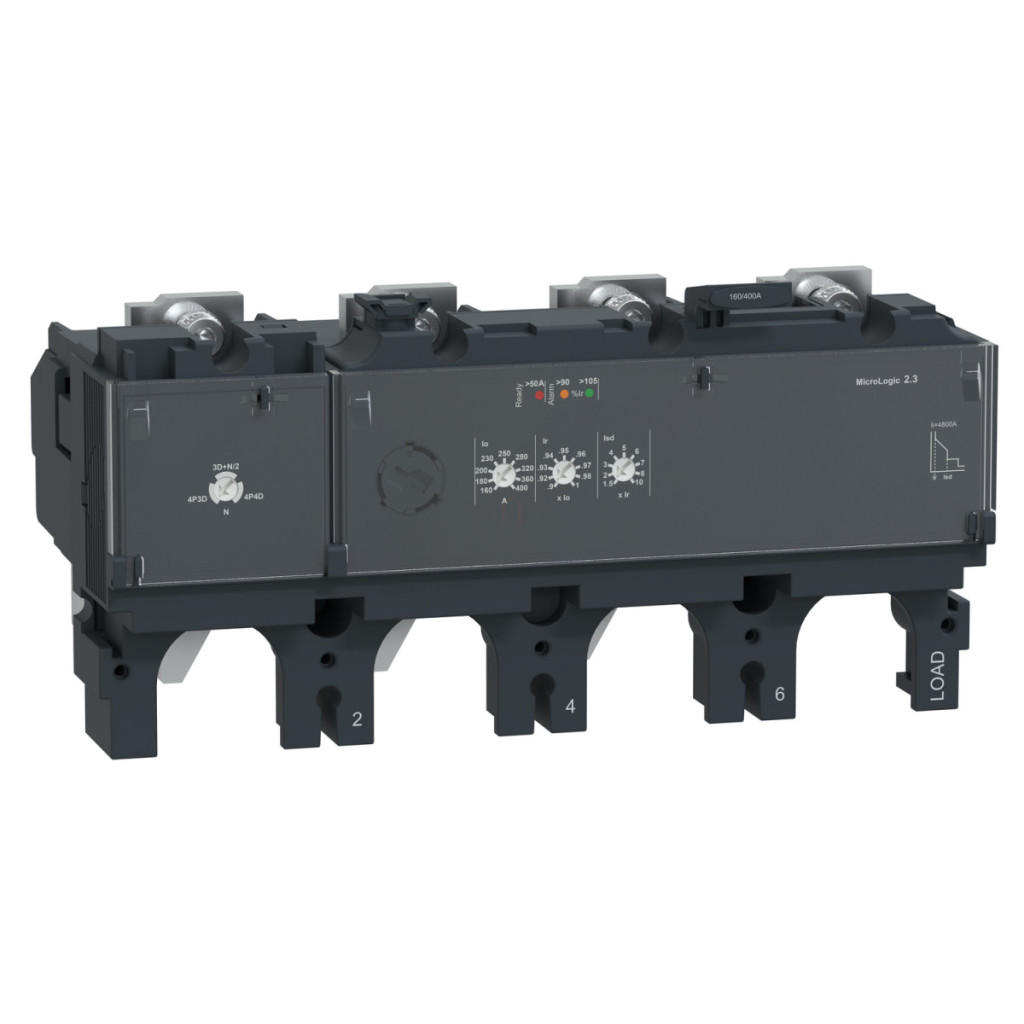

Schneider Electric ComPacT NSX (2021) - C6342D630 - Unitate de eliberare MicroLogic 2.3 pentru întrerupător NSX 630, electronic, setare 630A, date tehnice 4P4d
Caracteristici principale
Familia de produse: ComPacT
Tipul produsului: ComPacT NSX400...630
Tip dispozitiv: Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.3
Tehnologie unitate de declanșare: Electronică
Compatibilitate: ComPacT NSX630
Domeniu de aplicare: Distribuție
Poli
Descrierea polului: 4P
Descrierea polului protejat: 3D + N/2, 4D, 3D
Poziția conductorului neutru: Stânga
Funcții de protecție
Funcții de protecție ale unității de declanșare: LSoI
Tipul de protecție:
L: protecție la suprasarcină (timp îndelungat)
So: protecție la scurtcircuit de scurtă durată cu întârziere fixă
I: protecție instantanee la scurtcircuit
Caracteristici electrice
Curent nominal al unității de declanșare: 630 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Metoda de montare a întrerupătorului: Fixă
Opțiuni de setare
Tipul de setare a declanșării de lungă durată Ir (protecție termică): Reglabil în 9 trepte
Interval de declanșare a protecției pe termen lung [Ir]: 250...630 A
Tip de setare a întârzierii protecției pe termen lung tr: Fixă
Interval de întârziere a protecției pe termen lung [tr]:
11 s la 7,2 x Ir
16 s la 6 x Ir
400 s la 1,5 x Ir
Setări protecție secvență zero:
0,5 x Ir (3D + N/2)
1 x Ir (4D)
Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a declanșării protecției pe termen scurt Isd: Reglabil în 9 trepte
Intervalul de declanșare a protecției pe termen scurt [Isd]: 1,5...10 x Ir
Tipul setării întârzierii protecției de scurtă durată tsd: Fixă
Tipul setării declanșării protecției instantanee Ii: Fixă
Intervalul de declanșare a protecției instantanee [Ii]: 6900 A
Protecție la defect la împământare: Niciuna
Blocare selectivă pe zone ZSI: Niciuna
Semnalele
Semnal local:
LED intermitent (verde) - gata de funcționare
LED 105% Ir (roșu) - suprasarcină
LED 90% Ir (portocaliu) - suprasarcină
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Clasa de protecție electrică la atingere: Clasa II
Grad de contaminare: 3 conform IEC 60947-1
Grad de protecție IP: IP40 conform IEC 60529
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
