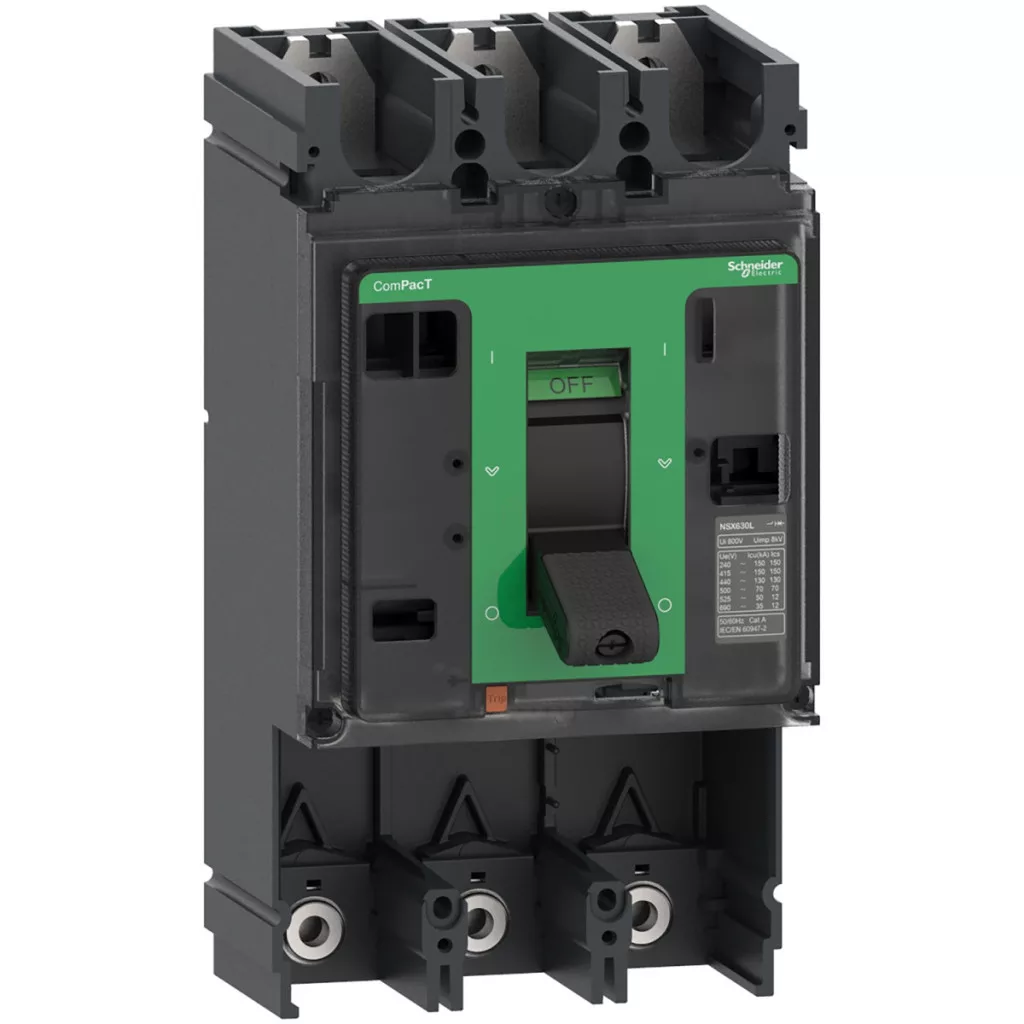

Familia de cadre de bază pentru întrerupătoare Schneider Electric ComPacT NSX modelul C63F3 este un dispozitiv profesional de siguranță electrică conceput pentru aplicații industriale și rețele de distribuție. Acest tip face parte din familia de produse ComPacT NSX, care este utilizată pentru protejarea serviciilor moderne de construcții și a sistemelor electrice industriale. Cadrul de bază pentru întrerupător C63F3 este fabricat în versiunea NSX630F, într-un design cu 3 poli, ideal pentru protejarea rețelelor trifazate. O caracteristică specială a acestui produs este că este un cadru cu o putere nominală de 630 A, care se vinde fără unitate de declanșare, permițând utilizatorilor să aleagă unitatea de declanșare care se potrivește cel mai bine nevoilor lor. Această compatibilitate flexibilă permite utilizarea sa cu orice tip de unitate de declanșare, care trebuie comandată separat. Produsul este proiectat pentru o temperatură ambiantă de 40 °C și un curent nominal de 630 A. Intervalul său de tensiune de funcționare este de 690 V c.a. 50/60 Hz, în conformitate cu IEC 60947-2. Marcajul F indică codul capacității de rupere, care în acest caz este de 36 kA la 415 V c.a. Cadrul de bază al întrerupătorului de circuit are o serie de parametri tehnici demni de menționat. Capacitatea sa de rupere este impresionant de mare la diferite niveluri de tensiune: 36 kA (380/415 V c.a.), 40 kA (220/240 V c.a.), 30 kA (440 V c.a.), 25 kA (500 V c.a.), 20 kA (525 V c.a.) și 10 kA (660/690 V c.a.) conform IEC 60947-2. Conform UL 508, oferă 85 kA (240 V c.a.), 35 kA (480 V c.a.) și 20 kA (600 V c.a.). Tensiunea nominală de izolare (Ui) este de 800 V c.a., în timp ce tensiunea nominală de impuls (Uimp) este de 8 kV conform IEC 60947-2. Capacitatea nominală de întrerupere (Ics) corespunde capacităților de întrerupere menționate mai sus, ceea ce indică o calitate excelentă. Produsul este controlat de un levier de comutare și are o metodă de montare fixă. Cadrul de bază al întrerupătorului ComPacT NSX oferă o durabilitate mecanică și electrică remarcabilă: durata sa de viață mecanică este de 15.000 de cicluri de comutare, în timp ce durata de viață electrică variază în funcție de tensiune și curent - de exemplu, 6.000 de cicluri la 690 V c.a. și curent In/2 sau 2.000 de cicluri la 690 V c.a. și curent In. Produsul este montat pe panoul din spate, cu conexiuni disponibile în partea superioară și inferioară din față, cu o distanță de conectare de 45 mm. Dimensiuni fizice: 140 mm lățime, 255 mm înălțime și 110 mm adâncime. Întrerupătorul ComPacT NSX este conform cu standardele EN/IEC 60947-2 și UL 60947-4-1, cu categoria de supratensiune III și clasa de protecție la atingere a panoului frontal II. Are un grad de poluare de 3 conform IEC 60664-1, protecție IP de IP40 conform IEC 60529 și rezistență la impact de IK07 conform IEC 62262. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -25 și 70 °C și depozitat la temperaturi cuprinse între -50 și85 °C. Cadrul de bază al întrerupătorului ComPacT NSX oferă o gamă largă de avantaje tehnice, inclusiv versiuni cu 3 și 4 poli, o selecție largă de protecții electronice și termomagnetice, un sistem de cablare plug-and-ready și accesorii de comunicare. Este compatibil în mod specific cu unități de eliberare avansate care permit măsurarea integrată a puterii, I, U, P, E, THD și CosΦ.
Schneider Electric ComPacT NSX (2021) - C63F3 - Cadru de bază pentru întrerupător, NSX630F, 36 kA 415 VAC 50/60 Hz, 630 A, fără unitate de declanșare, 3P date tehnice
Caracteristici principale
Tipul produsului: Cadru de bază pentru întrerupător
Linia de produse: ComPacT
Familia de produse: ComPacT NSX
Denumire scurtă dispozitiv: NSX630F
Aplicație dispozitiv: Distribuție
Descriere pol: 3P
Curent nominal: 630 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz, conform IEC 60947-2
Cod capacitate de rupere: F 36 kA 415 V c.a.
Tip control: Manetă comutator
Metodă de montare: Fixă
Caracteristici electrice
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Adecvat pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere:
85 kA 240 V c.a. 50/60 Hz (UL 508)
36 kA 380/415 V c.a. 50/60 Hz (IEC 60947-2)
40 kA 220/240 V CA 50/60 Hz (IEC 60947-2)
30 kA 440 V CA 50/60 Hz (IEC 60947-2)
25 kA 500 V CA 50/60 Hz (IEC 60947-2)
20 kA 525 V CA 50/60 Hz (IEC 60947-2)
10 kA 660/690 V c.a. 50/60 Hz (IEC 60947-2)
35 kA 480 V c.a. 50/60 Hz (UL 508) 20 kA 600 V c.a. 50/60 Hz (UL 508) Caracteristici suplimentare Tensiune nominală de izolare: 800 V c.a. 50/60 Hz (IEC 60947-2)
Tensiune nominală de rezistență la impuls: 8 kV (IEC 60947-2)
Capacitate nominală de întrerupere în funcționare:
36 kA 380/415 V c.a. 50/60 Hz (IEC 60947-2)
10 kA 660/690 V c.a. 50/60 Hz (IEC 60947-2)
40 kA 220/240 V c.a. 50/60 Hz (IEC 60947-2)
10 kA 525 V c.a. 50/60 Hz (IEC 60947-2)
25 kA 500 V c.a. 50/60 Hz (IEC 60947-2)
30 kA 440 V c.a. 50/60 Hz (IEC 60947-2)
Durabilitate
Durată de viață mecanică: 15.000 de cicluri (IEC 60947-2)
Durată de viață electrică:
6.000 de cicluri la 690 V c.a. 50/60 Hz curent In/2 (IEC 60947-2)
2000 de cicluri la 690 V c.a. 50/60 Hz curent In (IEC 60947-2)
4000 de cicluri la 440 V c.a. 50/60 Hz curent In (IEC 60947-2)
8000 cicluri la 440 V c.a. 50/60 Hz curent de intrare/2 (IEC 60947-2)
Date de montare
Suport de montare: Panou posterior
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 45 mm
Tip de protecție: Fără protecție
Lățime: 140 mm
Înălțime: 255 mm
Adâncime: 110 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categorie de supratensiune: III
Protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 (IEC 60664-1)
Grad de protecție IP: IP40 (IEC 60529)
Grad de protecție IK: IK07 (IEC 62262)
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
Avantaje tehnice
Curent nominal: de la 100 A la 630 A
Versiuni cu 3 și 4 poli
Gamă largă de protecții electronice și termomagnetice
Sistem de cablare Plug and Ready și accesorii de comunicare
Compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat
Compatibil cu unități de declanșare avansate cu măsurare integrată a puterii (I, U, P, E, THD, CosΦ)
