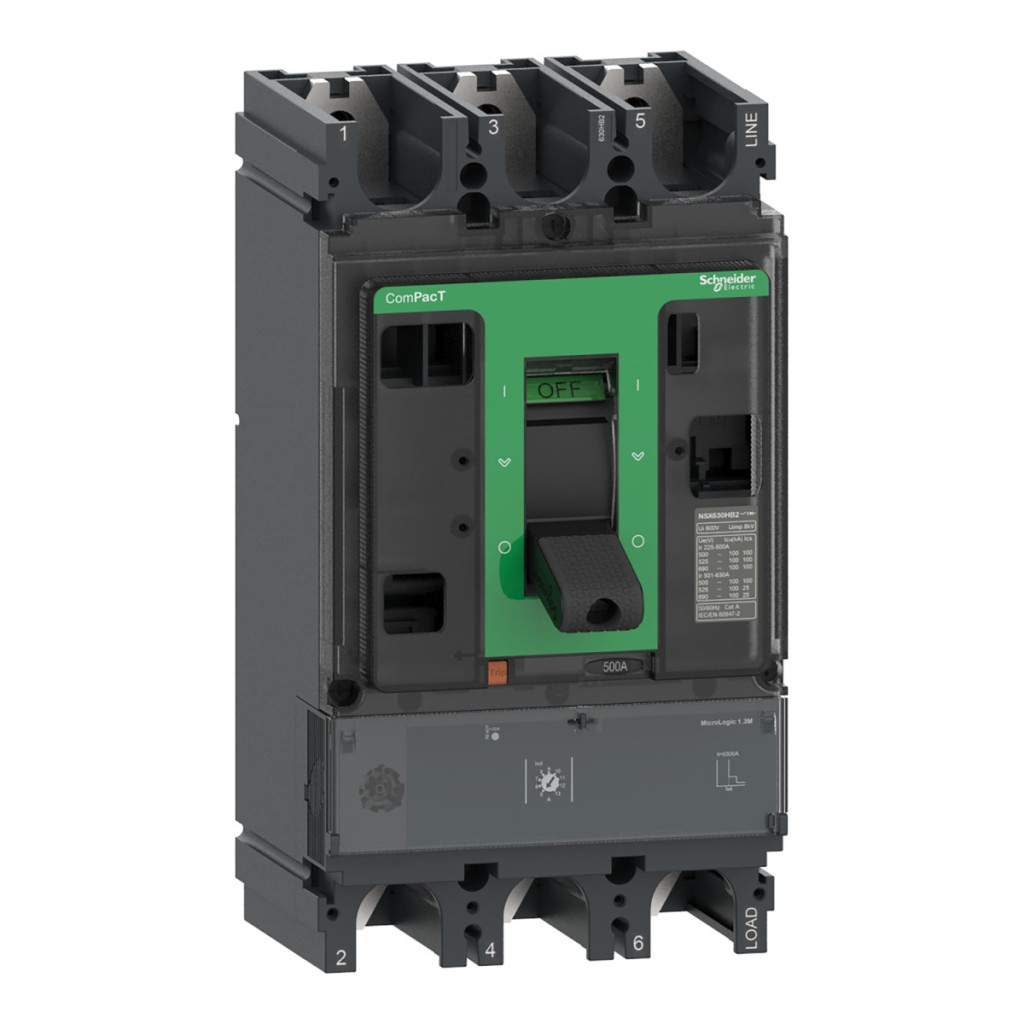

Schneider Electric ComPacT NSX (2021) - C63F31M500 - Întrerupător NSX630F, 36 kA 415 VAC, unitate de declanșare MicroLogic 1.3 M 500 A, 3P3d

Lățime: 235 mm

Lungime: 315 mm

Înălțime: 166 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C63F31M500 - Întrerupător NSX630F, 36 kA 415 VAC, unitate de declanșare MicroLogic 1.3 M 500 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C63F31M500 - Întrerupător NSX630F, 36 kA 415 VAC, unitate de declanșare MicroLogic 1.3 M 500 A, 3P3d
Brand: Schneider Electric Zrt.
SKU: 3606482002616
Price: 9686.44 RON
Availability: InStock

9 686,44 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric ComPacT NSX (2021)

Întrerupătorul Schneider Electric ComPacT NSX630F cu numărul de piesă C63F31M500 este un întrerupător profesional conceput pentru aplicații cu motoare. Acest dispozitiv 3P (3 poli) de înaltă performanță are un curent nominal de 500 A la 65 °C și este optimizat special pentru aplicații de protecție a motoarelor. Produsul funcționează la o tensiune nominală de 690 V c.a. 50/60 Hz și are o capacitate de întrerupere de categoria F, ceea ce înseamnă 36 kA la 415 V c.a. Capacitatea sa de întrerupere variază într-un interval larg de tensiune: 40 kA la 220/240 V, 36 kA la 380/415 V, 30 kA la 440 V, 25 kA la 500 V, 20 kA la 525 V și 10 kA la 660/690 V, conform IEC 60947-2. În conformitate cu UL 60947-4-1, valorile capacității de întrerupere sunt: 85 kA la 240 V, 35 kA la 480 V și 20 kA la 600 V. Această versatilitate permite utilizarea întrerupătorului la diferite tensiuni de rețea, oferind în același timp o protecție adecvată. Dispozitivul ComPacT NSX630F este echipat cu o unitate de declanșare electronică MicroLogic 1.3 M, care oferă două funcții de protecție: protecție cu întârziere la scurtcircuit (S) și protecție instantanee (I). Protecția cu întârziere la scurtcircuit (Isd) are 9 setări diferite, cuprinse între 2500 A și 6500 A, în timp ce protecția instantanee (Ii) este fixată la 6500 A. Unitatea de declanșare este controlată de un comutator situat pe panoul frontal al dispozitivului, care are un LED verde intermitent pentru a indica când dispozitivul este gata de funcționare. Dispozitivul de declanșare respectă, de asemenea, standardul EN/IEC 60947-2 în ceea ce privește izolația, ceea ce sporește siguranța și versatilitatea. Metoda de montare este fixă, iar dispozitivul poate fi instalat atât pe orizontală, cât și pe verticală. Atât conexiunile superioare, cât și cele inferioare se realizează din față, cu un spațiu de conectare de 45 mm. Durata de viață mecanică a întrerupătorului este de 15.000 de cicluri, iar durata de viață electrică depinde de tensiune și curent: 8.000 de cicluri la 440 V cu sarcină In/2 și 4.000 de cicluri cu sarcină In, și 6.000 de cicluri la 690 V cu sarcină In/2 și 2.000 de cicluri cu sarcină In. Disipă 25 W de putere pe pol. Avantajele tehnice ale seriei ComPacT NSX includ o gamă largă de curenți (16-630 A), o gamă largă de numere de poli (versiuni cu 1, 2, 3 și 4 poli), o selecție largă de funcții de protecție electronică și termomagnetică, un sistem de cablare plug and ready și accesorii de comunicare, precum și o unitate de declanșare avansată cu contor de putere integrat. Dispozitivul are o lățime de 140 mm, o înălțime de 255 mm și o adâncime de 110 mm, cu o greutate netă de 6,2 kg. Caracteristicile sale de mediu includ o gamă de temperaturi de funcționare de -25...70 °C, protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Dispozitivul poate fi utilizat la altitudini de până la 2000 m deasupra nivelului mării fără nicio reducere a performanței și între 2000 și 5000 m cu o reducere a performanței.

Schneider Electric ComPacT NSX (2021) - C63F31M500 - Întrerupător NSX630F, 36 kA 415 VAC, unitate de declanșare MicroLogic 1.3 M 500 A, 3P3d date tehnice

Caracteristici principale

Familia de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX630F

Tipul produsului sau al componentei: Întrerupător automat

Aplicația dispozitivului: Protecția motorului

Descrierea polilor: 3P

Descrierea polilor protejați: 3D

Curent nominal: 500 A la 65 °C

Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz

Tipul rețelei: c.a.

Frecvența rețelei: 50/60 Hz

Adecvarea izolației:Da, conform EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de întrerupere

40 kA Icu 220/240 V c.a. 50/60 Hz, conform IEC 60947-2

36 kA Icu 380/415 V AC 50/60 Hz, conform IEC 60947-2

30 kA Icu 440 V AC 50/60 Hz, conform IEC 60947-2

25 kA Icu 500 V CA 50/60 Hz, conform IEC 60947-2

20 kA Icu 525 V CA 50/60 Hz, Conform IEC 60947-2

10 kA Icu 660/690 V CA 50/60 Hz, Conform IEC 60947-2

85 kA Icu 240 V CA 50/60 Hz, conform UL 60947-4-1

35 kA Icu 480 V CA 50/60 Hz, conform UL 60947-4-1

20 kA Icu 600 V CA 50/60 Hz, UL 60947-4-1

Cod capacitate de rupere: F 36 kA 415 V AC

Caracteristici unitate de declanșare

Denumire unitate de declanșare: MicroLogic 1.3 M

Tehnologie unitate de declanșare: Electronică

Funcții de protecție ale unității de declanșare: SI

Tip de control: Comutator

Metodă de montare a întrerupătorului: Fixă

Date suplimentare

Tensiune nominală de izolație: 800 V c.a. 50/60 Hz

Tensiune nominală de rezistență la impuls: 8 kV

Capacitate nominală de întrerupere:

40 kA 220/240 V c.a. 50/60 Hz, conform IEC 60947-2

36 kA 380/415 V c.a. 50/60 Hz, conform IEC 60947-2

30 kA 440 V c.a. 50/60 Hz, conform IEC 60947-2

25 kA 500 V CA 50/60 Hz, conform IEC 60947-2

10 kA 525 V CA 50/60 Hz, Conform IEC 60947-2

10 kA 660/690 V CA 50/60 Hz, Conform IEC 60947-2

Durată de viață mecanică: 15.000 de cicluri

Durată de viață electrică:

8000 cicluri 440 V In/2

4000 cicluri 440 V In

6000 cicluri 690 V In/2

2000 cicluri 690 V In

Disipare de putere pe pol: 25 W

Montare: Panou posterior

Poziție de montare: Orizontală și verticală, panou posterior

Conexiune superioară: Frontală

Conexiune inferioară: Din față

Distanța de conectare: 45 mm

Setări de protecție

Tip de protecție: S: protecție cu întârziere la scurtcircuit, I: protecție instantanee la scurtcircuit

Valoarea nominală a unității de declanșare: 500 A la 65 °C

Tipul de setare a declanșării protecției cu întârziere la scurtcircuit Isd: 9 setări reglabile

Intervalul de setare a declanșării protecției cu întârziere la scurtcircuit [Isd]: 2500 A, 3000 A, 3500 A, 4000 A, 4500 A, 5000 A, 5500 A, 6000 A, 6500 A

Tipul setării întârziere protecție cu întârziere la scurtcircuit tsd: Fixă

Tipul setării declanșare protecție instantanee Ii: Fixă

Intervalul de setare declanșare protecție instantanee [Ii]: 6500 A

Protecție la defect la împământare: Niciuna

Blocare selectivă pe zone ZSI: Niciuna

Caracteristici fizice

Număr de prize: 6 prize

Indicație locală: LED intermitent (verde) pentru starea de funcționare a dispozitivului

Lățime: 140 mm

Înălțime: 255 mm

Adâncime: 110 mm

Greutate netă: 6,2 kg

Condiții de mediu

Standarde: EN/IEC 60947-2

Categorie de supratensiune: III

Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal

Grad de poluare: 3, conform IEC 60664-1

Grad de protecție IP: IP40, conform IEC 60529

Grad de protecție IK: IK07, conform IEC 62262

Temperatura ambiantă în timpul funcționării: -25...70 °C

Temperatura ambiantă în timpul depozitării: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000 m...5000 m cu reducerea performanței

Date

Lățime

235 mm

Lungime

315 mm

Înălțime

166 mm

EAN prezentat

3606482002616

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

5,796 kg/bucată

Numar articol

3606482002616
