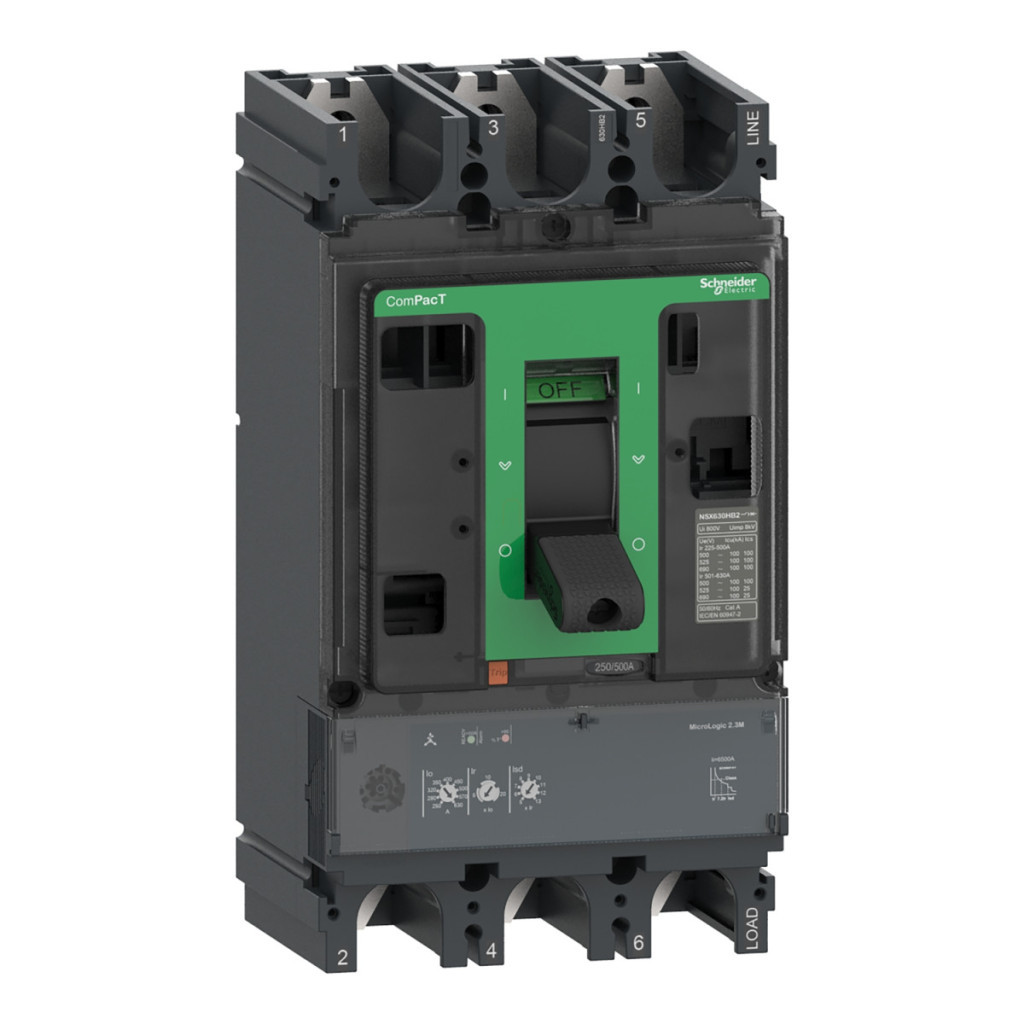

Întrerupătorul Schneider Electric ComPacT NSX630F este un întrerupător compact, dar puternic, conceput special pentru aplicații de protecție a motoarelor. Modelul C63F32M500 este disponibil într-o versiune cu 3 poli și dispune de o unitate de declanșare electronică MicroLogic 2.3 M încorporată, care asigură un curent nominal de 500 A la o temperatură ambiantă de 65 °C. Parametrii tehnici remarcabili ai disjunctorului ComPacT NSX630F includ o capacitate de întrerupere de 36 kA la 380/415 V c.a. (conform IEC 60947-2) și o tensiune nominală de funcționare de 690 V c.a. la o frecvență de rețea de 50/60 Hz. Întrerupătorul are funcții de protecție versatile: protecție la suprasarcină (L), protecție la scurtcircuit cu întârziere (So) și protecție instantanee la scurtcircuit (I). Sistemul de protecție LSoI este perfect adaptat cerințelor specifice ale aplicațiilor de protecție a motoarelor, inclusiv protecția împotriva dezechilibrului de fază. Intervalul de reglare a protecției pe termen lung (Ir) poate fi ajustat între 250 și 500 A cu 9 setări diferite, în timp ce setarea protecției pe termen scurt (Isd) poate fi ajustată între 5 și 13 ori Ir, de asemenea cu 9 setări diferite. Avantajele suplimentare ale întrerupătorului includ o durată de viață mecanică de 15.000 de cicluri și o durată de viață electrică adaptată la diferite condiții de funcționare (8.000 de cicluri la 440 V la sarcină In/2, 4.000 de cicluri la 440 V la sarcină In). Sunt disponibile trei clase de declanșare diferite (5, 10, 20) pentru aplicații de protecție a motoarelor, oferind timpi de întârziere diferiți pentru a se potrivi caracteristicilor de pornire ale motoarelor. Dispozitivul are un grad de protecție IP40 conform IEC 60529 și poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +70 °C. Dispozitivul este fix, montat în spate și poate fi instalat atât în poziție orizontală, cât și verticală. Întrerupătorul are conexiuni fixe în partea superioară și inferioară, cu un pas de conectare de 45 mm. Indicarea locală este asigurată de un LED verde intermitent care indică starea de așteptare și un LED roșu care indică supraîncălzirea la 95% Ith.
Schneider Electric ComPacT NSX (2021) - C63F32M500 - Întrerupător NSX630F, 36 kA 415 VAC, unitate de declanșare MicroLogic 2.3 M 500 A, 3P3d date tehnice
Date de bază
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX630F
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Protecția motorului
Descrierea polului: 3P
Descrierea polului protejat: 3D
Caracteristici electrice
Curent nominal [In]: 500 A la 65 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, în conformitate cu EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
Cod capacitate de rupere: F 36 kA 415 V c.a.
Capacitate de rupere: 40 kA Icu 220/240 V c.a. 50/60 Hz (IEC 60947-2)
36 kA Icu 380/415 V c.a. 50/60 Hz (IEC 60947-2)
30 kA Icu 440 V c.a. 50/60 Hz (IEC 60947-2) 25 kA Icu 500 V CA 50/60 Hz (IEC 60947-2) 20 kA Icu 525 V CA 50/60 Hz (IEC 60947-2) 10 kA Icu 660/690 V CA 50/60 Hz (IEC 60947-2) Electronică
Funcții de protecție ale unității de declanșare: LSoI
Valoare nominală a unității de declanșare: 500 A la 65 °C
Clasa de declanșare a motorului: 20, 10, 5 Protecție suplimentară a motorului: Dezechilibru de fază Setări de protecție pe termen lung Tip setare pe termen lung Ir (protecție termică): 9 setări reglabile
Intervalul de setare a funcționării protecției pe termen lung [Ir]: 250...500 A
Tip setare întârziere protecție pe termen lung tr: Fixă
Setări protecție pe termen scurt
Tip setare funcționare protecție pe termen scurt Isd: 9 setări reglabile
Interval setare funcționare protecție pe termen scurt [Isd]: 5...13 x Ir
Tip de setare a întârzierii protecției pe termen scurt tsd: Fixă
Setări protecție instantanee
Tip de setare a funcționării protecției instantanee Ii: Fixă
Interval de setare a funcționării protecției instantanee [Ii]: 6500 A
Caracteristici fizice
Lățime (W): 140 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm Greutate netă: 6,2 kg Caracteristici de mediu Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25...70 °C Temperatura aerului ambiant în timpul depozitării: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței 2000 m...5000 m cu reducere a performanței
