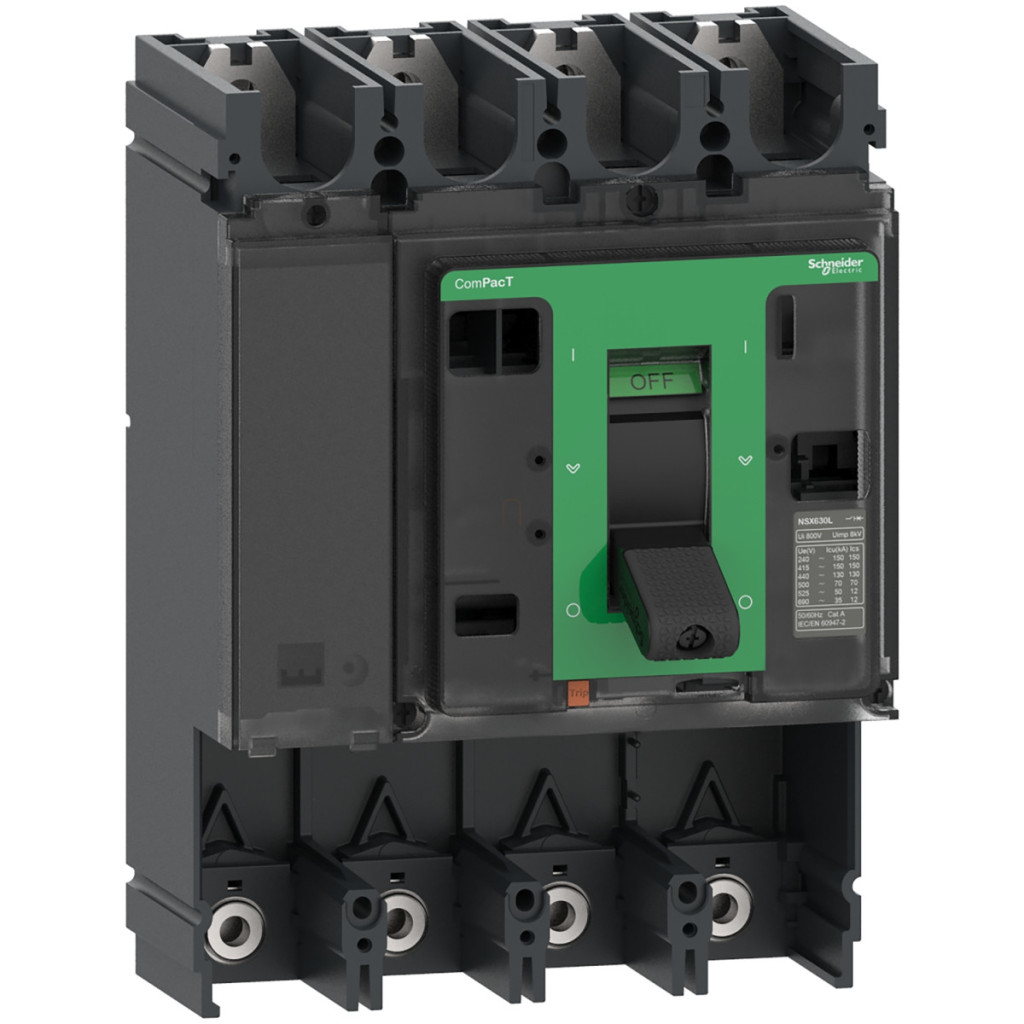

Cadrul de bază al întrerupătorului de circuit Schneider Electric ComPacT NSX seria C63F4 este un dispozitiv premium de protecție a alimentării cu energie electrică, conceput special pentru aplicații industriale și comerciale. Ca parte a familiei de produse ComPacT NSX, acest cadru de bază al întrerupătorului de circuit oferă un nivel ridicat de protecție și flexibilitate în sistemele de distribuție a energiei electrice. Cadrul principal NSX630F cu 4 poli are un curent nominal de 630 amperi și se vinde fără unitate de declanșare, permițând comandarea și instalarea separată a diferitelor tipuri de unități de declanșare, pentru a se adapta cerințelor specifice ale aplicației. C63F4 oferă capacități de protecție remarcabile, după cum demonstrează capacitatea sa de întrerupere de 36 kA la 380/415 V c.a. 50/60 Hz (conform IEC 60947-2). De asemenea, oferă performanțe excelente la diferite niveluri de tensiune: 40 kA la 220/240 V c.a., 30 kA la 440 V c.a., 25 kA la 500 V c.a., 20 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Conform UL 508, are o capacitate de întrerupere de 85 kA la 240 V c.a., 35 kA la 480 V c.a. și 20 kA la 600 V c.a., asigurând o aplicabilitate largă în diverse condiții de rețea. Tensiunea nominală de funcționare este de 690 V c.a. 50/60 Hz conform IEC 60947-2, în timp ce tensiunea nominală de izolare este de 800 V c.a. Caracteristicile tehnice ale cadrului de bază al întrerupătorului includ o durabilitate mecanică și electrică excelentă, care asigură 15.000 de cicluri de funcționare mecanică în conformitate cu IEC 60947-2. Durabilitatea sa electrică este, de asemenea, remarcabilă: 6000 de cicluri la 690 V c.a. 50/60 Hz curent In/2, 2000 de cicluri la curent In la aceeași tensiune, 4000 de cicluri la 440 V c.a. la curent In și 8000 de cicluri la curent In/2. Comutatorul are o funcționare de tip basculant și capacitatea sa de izolare este conformă cu standardul EN/IEC 60947-2. Rezistența nominală la tensiune de impuls este de 8 kV, conform standardului IEC 60947-2. Dispozitivul are un grad de protecție IP40 și o rezistență la impact IK07, care oferă o protecție adecvată împotriva diverselor influențe ale mediului. Întrerupătorul poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este de la -50 °C la +85 °C. Seria ComPacT NSX oferă numeroase avantaje tehnice, inclusiv o gamă largă de unități de declanșare care permit utilizarea protecțiilor electronice și termomagnetice. Cadrul de bază al acestui întrerupător este compatibil cu toate tipurile de unități de declanșare, inclusiv unități de declanșare avansate cu contoare de putere integrate (I, U, P, E, THD, CosPhi). Dispozitivul are conexiuni frontale atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 45 mm. Dimensiunile sale sunt de 185 mm lățime, 255 mm înălțime și 110 mm adâncime, permițând o instalare compactă. Seria NSX este proiectată pentru a oferi o alimentare maximă cu energie electrică, cu întreținere corectivă, preventivă și predictivă, în special atunci când este asociată cu unități avansate de declanșare MicroLogic. Avantajele suplimentare ale gamei de produse includ funcționalitatea de prevenire a incendiilor datorită conexiunilor de alimentare Everlink și conectivitatea la arhitectura bazată pe IoT EcoStruxure Power, care îmbunătățește toate aspectele sistemului de distribuție a energiei.
Schneider Electric ComPacT NSX (2021) - C63F4 - Cadru de bază pentru întrerupător, NSX630F, 36 kA 415 VAC 50/60 Hz, 630 A, fără unitate de declanșare, 4P date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX630F
Tipul produsului sau componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Poziția conductorului neutru: Stânga
Curent nominal [In]: 630 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație:Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacități de întrerupere
85 kA 240 V c.a. 50/60 Hz, conform UL 508
25 kA Icu 500 V c.a. 50/60 Hz, conform IEC 60947-2
36 kA Icu 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
10 kA Icu 660/690 V c.a. 50/60 Hz, conform IEC 60947-2
40 kA Icu 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
35 kA 480 V c.a. 50/60 Hz, conform UL 508
20 kA 600 V c.a. 50/60 Hz, conform UL 508
20 kA Icu 525 V c.a. 50/60 Hz, conform IEC 60947-2
30 kA Icu 440 V c.a. 50/60 Hz, conform IEC 60947-2
Caracteristici de control și montare
Cod capacitate de rupere: F 36 kA 415 V c.a.
Tip de control: Comutator basculant
Metodă de montare: Fixă
Suport de montare: Placă posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 45 mm
Tip de protecție: Fără protecție
Dimensiuni (L x H x A): 185 mm x 255 mm x 110 mm
Caracteristici suplimentare
Tensiune nominală de izolare [Ui]: 800 V c.a. 50/60 Hz, conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 8 kV, conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit [Ics]:
36 kA 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
10 kA 660/690 V c.a. 50/60 Hz, conform IEC 60947-2
40 kA 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
10 kA 525 V c.a. 50/60 Hz, conform IEC 60947-2
25 kA 500 V c.a. 50/60 Hz, conform IEC 60947-2
30 kA 440 V c.a. 50/60 Hz, conform IEC 60947-2
Caracteristici de durabilitate
Durabilitate mecanică: 15.000 de cicluri, conform IEC 60947-2
Durabilitate electrică:
6.000 de cicluri 690 V c.a. 50/60 Hz In/2, conform IEC 60947-2
2000 de cicluri la 690 V CA 50/60 Hz In, conform IEC 60947-2
4000 de cicluri la 440 V CA 50/60 Hz In, conform IEC 60947-2
8000 cicluri 440 V CA 50/60 Hz In/2, conform IEC 60947-2
Caracteristici de mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform IEC 62262
Intervalul de temperatură ambiantă în timpul funcționării: -25...70 °C
Intervalul de temperatură ambiantă în timpul depozitării: -50...85 °C
Avantaje tehnice
Curent nominal: De la 100 A la 630 A și 9 capacități de rupere pentru 2 categorii de dimensiuni
Versiuni cu 3 și 4 poli disponibile
Gamă largă de protecții electronice și termomagnetice
Sistem de cablare plug and play și accesorii de comunicare
