Dispozitivul de protecție împotriva scurgerilor la pământ Schneider Electric ComPacT NSX seria C63F44V570 este un dispozitiv de protecție electrică extrem de fiabil, utilizat în principal pentru protejarea rețelelor de distribuție din instalațiile industriale și comerciale. Dispozitivul de protecție NSX630F este disponibil într-o versiune cu 4 poli, cu un curent nominal de 570 A, garantat la o temperatură ambiantă de 40 °C. Acest dispozitiv de protecție de ultimă generație oferă soluția perfectă pentru protecția împotriva suprasarcinii și scurtcircuitelor, având în același timp și protecție integrată împotriva defectelor la împământare. Întrerupătorul ComPacT NSX630F are parametri tehnici remarcabili. Dispozitivul funcționează la o tensiune nominală de 440 V c.a. 50/60 Hz și are o capacitate de întrerupere remarcabilă la mai multe niveluri de tensiune diferite. Valorile capacității de întrerupere sunt în conformitate cu standardul IEC 60947-2: 40 kA la 220/240 V c.a., 36 kA la 380/415 V c.a., 30 kA la 440 V c.a., 25 kA la 500 V c.a., 20 kA la 525 V c.a. și 10 kA la 660/690 V c.a. Conform UL 60947-4-1, este de 85 kA la 240 V c.a., 35 kA la 480 V c.a. și 20 kA la 600 V c.a. Codul capacității de rupere este F 36 kA la 415 V c.a., ceea ce oferă o protecție excelentă în sistemele electrice moderne. Dispozitivul C63F44V570 este echipat cu o unitate de eliberare electronică MicroLogic 4.3, care oferă funcții complexe de protecție: protecție împotriva suprasarcinilor cu întârziere lungă (L), protecție la scurtcircuit cu întârziere scurtă (So), protecție la scurtcircuit instantaneu (I) și protecție la defect la împământare (R). Întrerupătorul este proiectat în principal pentru sarcini de distribuție și include o serie de funcții suplimentare. Dispozitivul este adecvat pentru deconectare în conformitate cu EN/IEC 60947-2 și aparține categoriei „A”. Durata de viață mecanică a comutatorului este de 15.000 de cicluri de comutare, în timp ce durata de viață electrică depinde de sarcină: 8.000 de cicluri la 440 V la In/2, 4.000 de cicluri la In, 6.000 de cicluri la 690 V la In/2 și 2.000 de cicluri la In. Versatilitatea întrerupătorului este sporită de faptul că poate fi instalat atât în poziție orizontală, cât și verticală, cu conexiune în partea din față. C63F44V570 are caracteristici remarcabile în ceea ce privește protecția împotriva defectelor la împământare. Sensibilitatea protecției integrate împotriva defectelor la împământare de clasa A poate fi reglată la 300 mA, 500 mA, 1 A, 3 A, 5 A sau 10 A, iar întârzierea declanșării poate fi, de asemenea, reglată cu precizie la valori între 0 ms, 60 ms, 150 ms, 500 ms sau 1 s. Intervalul de protecție la suprasarcină poate fi setat la 9 setări diferite între 250 și 570 A. O altă caracteristică importantă a unității de declanșare este funcția de memorie termică, care stochează istoricul suprasarcinii pentru 20 de minute înainte și după declanșare. Disjunctorul C63F44V570 ComPacT NSX630F are protecție IP40 și rezistență la impact IK07 și poate fi utilizat într-un interval larg de temperaturi de funcționare (-25...70 °C) și un interval și mai larg de temperaturi de depozitare: -50...85 °C.

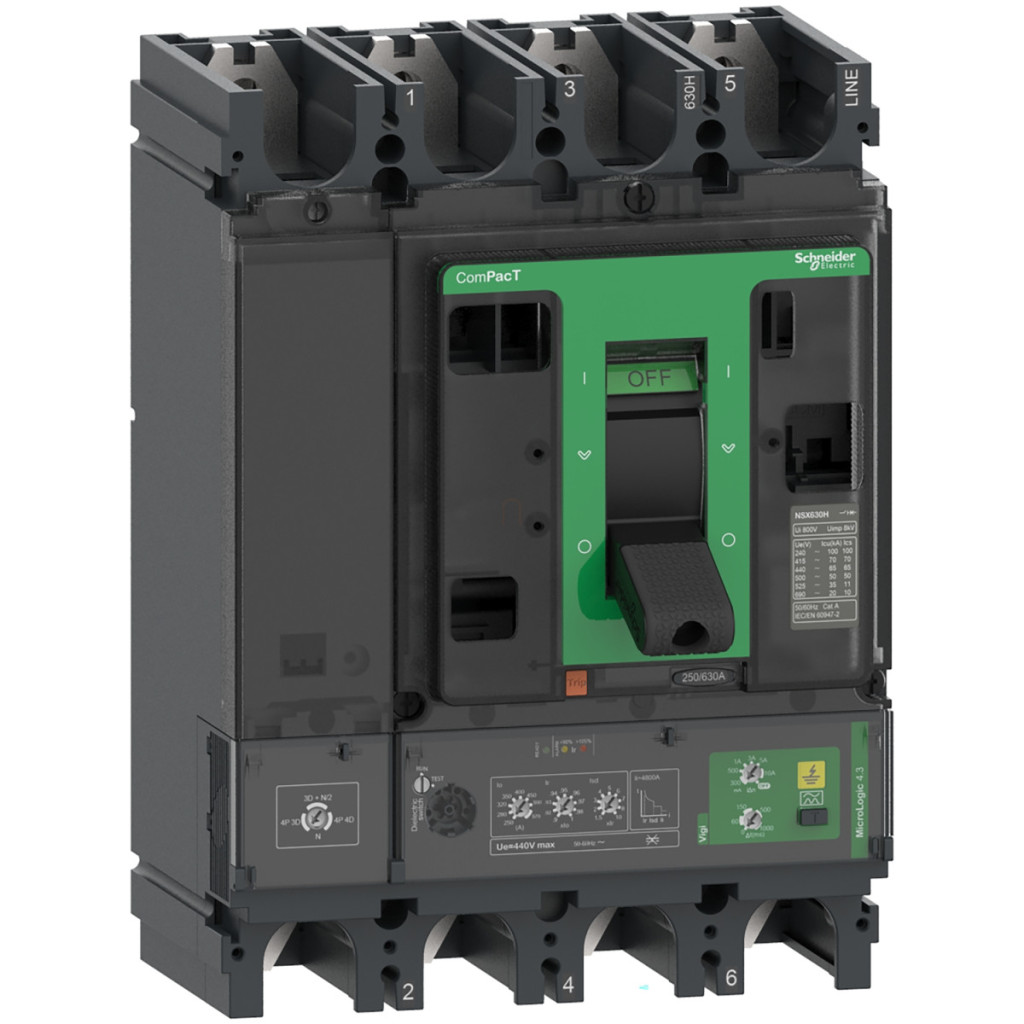

Schneider Electric ComPacT NSX (2021) - C63F44V570 - Întrerupător NSX630F, 36 kA 415 VAC, unitate de declanșare MicroLogic 4.3 Vigi 570 A, 4P4d date tehnice
Date de bază
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX630F
Tipul produsului sau componentului: Întrerupător de circuit pentru defect la împământare
Aplicație: Distribuție
Parametri tehnici
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Curent nominal: 570 A (la 40 °C)
Tensiune nominală de funcționare: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
Conform IEC: 40 kA Icu 220/240 V c.a. 50/60 Hz, 36 kA Icu 380/415 V c.a. 50/60 Hz, 30 kA Icu 440 V c.a. 50/60 Hz, 25 kA Icu 500 V c.a. 50/60 Hz, 20 kA Icu 525 V CA 50/60 Hz, 10 kA Icu 660/690 V CA 50/60 Hz
Conform UL: 85 kA Icu 240 V CA 50/60 Hz, 35 kA Icu 480 V CA 50/60 Hz, 20 kA Icu 600 V c.a. 50/60 Hz
Cod capacitate de rupere: F 36 kA 415 V c.a.
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 4.3
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoIR
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), So: protecție la scurtcircuit cu întârziere specificată, I: protecție instantanee la scurtcircuit, R: protecție la defect la împământare
Protecție la defect la împământare
Protecție la defect la împământare: Integrată
Clasa de protecție la defect la împământare: Clasa A
Setarea sensibilității protecției împotriva defectelor la împământare: Reglabilă (300 mA, 500 mA, 1 A, 3 A, 5 A, 10 A)
Setarea întârzierii protecției împotriva defectelor la pământ: Reglabilă (0 ms, 60 ms, 150 ms, 500 ms, 1 s)
Caracteristici fizice
Tip de control: Manetă de comutare
Metoda de montare a întrerupătorului: Fixă
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, plată în spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 45 mm
Lățime: 185 mm
Înălțime: 255 mm
Adâncime: 110 mm
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără restricții, 2000 m...5000 m cu restricții
