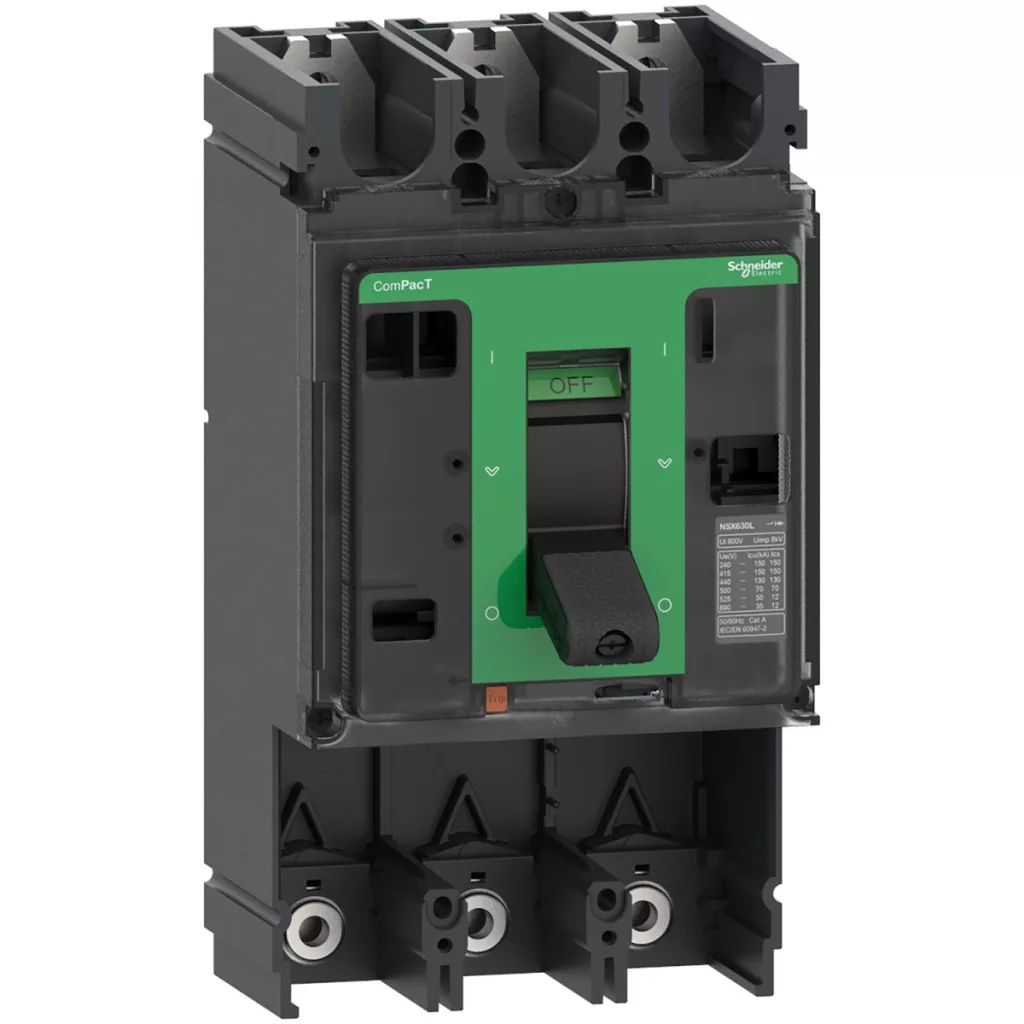

Cadrul de bază pentru întrerupător Schneider Electric ComPacT NSX seria C63H3 este un dispozitiv de protecție de înaltă performanță, conceput special pentru utilizarea în rețelele de distribuție. Acest cadru principal cu 3 poli, parte a familiei de produse NSX630H, are un curent nominal de 630 A și oferă o capacitate de întrerupere a scurtcircuitelor de 70 kA la 415 VAC. Cadrul întrerupătorului este furnizat fără unitate de declanșare, permițând utilizatorului să comande unitatea de declanșare cea mai potrivită pentru aplicație. ComPacT NSX C63H3 are parametri tehnici remarcabili. Tensiunea nominală de funcționare este de 690 V AC 50/60 Hz, în conformitate cu IEC 60947-2, ceea ce asigură o aplicabilitate largă în diverse medii industriale. Întrerupătorul este, de asemenea, adecvat pentru deconectare în conformitate cu EN/IEC 60947-2, ceea ce îl face potrivit pentru întreținere și alte scopuri de siguranță. Produsul are o categorie de utilizare A. Capacitatea de întrerupere este garantată pe o gamă foarte largă de niveluri de tensiune: 85 kA la 240 V c.a., 70 kA la 380/415 V c.a. și 20 kA la 660/690 V c.a. (conform IEC 60947-2). Tensiunea nominală de izolare (Ui) este de 800 V c.a., în timp ce tensiunea nominală de rezistență la impulsuri (Uimp) este de 8 kV, în conformitate cu IEC 60947-2. Durata de viață mecanică a întrerupătorului este de 15.000 de cicluri, în timp ce durata de viață electrică depinde de sarcină: 6000 de cicluri la 690 V c.a. (cu sarcină In/2) sau 2000 de cicluri (cu sarcină In); 8000 de cicluri la 440 V c.a. (cu sarcină In/2) sau 4000 de cicluri (cu sarcină In) conform IEC 60947-2. Cadrul de bază al disjunctorului ComPacT NSX C63H3 este ușor de instalat, poate fi montat pe panoul din spate și are dimensiuni compacte: 140 mm lățime, 255 mm înălțime și 110 mm adâncime. Partea frontală este clasificată ca protecție de clasa II, ceea ce oferă o siguranță sporită. Produsul are un grad de protecție împotriva mediului de IP40 conform IEC 60529 și IK07 conform IEC 62262. Are o gamă largă de temperaturi de funcționare, de la -25 °C la +70 °C, și o gamă de temperaturi de depozitare de la -50 °C la +85 °C. Oferă opțiuni de conectare standard: atât conexiunile ascendente, cât și cele descendente sunt situate pe partea frontală, cu un pas de conectare de 45 mm. Gama de produse Schneider Electric ComPacT NSX poate fi extinsă cu o gamă largă de accesorii, inclusiv diverse unități de declanșare, contacte auxiliare fără fir, protecții pentru terminale, izolatoare fază-fază, mecanisme de acționare a motorului și unități de declanșare MN și MX. Cadrul de bază C63H3 este compatibil cu orice unitate de declanșare, care trebuie comandată separat, și poate fi utilizat chiar și cu unități de declanșare avansate cu măsurare de putere încorporată (I, U, P, E, THD, f, CosPhi). Întrerupătorul poate fi acționat cu un comutator basculant și aparține categoriei III de supratensiune.
Schneider Electric ComPacT NSX (2021) - C63H3 - Cadru de bază pentru întrerupător, NSX630H, 70 kA 415 VAC 50/60 Hz, 630 A, fără unitate de declanșare, 3P date tehnice
Parametri principali
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX630H
Tipul produsului sau al componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Curent nominal [In]: 630 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 85 kA 240 V c.a. 50/60 Hz conform UL 508
65 kA 480 V c.a. 50/60 Hz conform UL 508
100 kA Icu 220/240 V CA 50/60 Hz conform IEC 60947-2
35 kA Icu 525 V CA 50/60 Hz conform IEC 60947-2
50 kA Icu 500 V CA 50/60 Hz conform IEC 60947-2
65 kA Icu 440 V CA 50/60 Hz conform IEC 60947-2
70 kA Icu 380/415 V CA 50/60 Hz conform IEC 60947-2
20 kA Icu 660/690 V CA 50/60 Hz conform IEC 60947-2
20 kA 600 V CA 50/60 Hz conform UL 508
Cod capacitate de rupere: H 70 kA 415 V CA
Capacitate nominală de rupere [Ics]: 11 kA 525 V c.a. 50/60 Hz conform IEC 60947-2
10 kA 660/690 V c.a. 50/60 Hz conform IEC 60947-2
100 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA 500 V c.a. 50/60 Hz conform IEC 60947-2
65 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
70 kA 380/415 V c.a. 50/60 Hz conform IEC 60947-2
Parametri tehnici
Tensiune nominală de izolație [Ui]: 800 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 8 kV conform IEC 60947-2
Durată de viață mecanică: 15.000 de cicluri conform IEC 60947-2
Durată de viață electrică: 6000 cicluri 690 V c.a. 50/60 Hz In/2 conform IEC 60947-2
2000 cicluri 690 V c.a. 50/60 Hz In conform IEC 60947-2
4000 cicluri 440 V c.a. 50/60 Hz In conform IEC 60947-2
8000 cicluri 440 V CA 50/60 Hz In/2 conform IEC 60947-2
Tip de funcționare: Comutator
Metodă de montare: Fixă
Caracteristici fizice și mediu
Bază de montare: Panou posterior
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță între conexiuni: 45 mm
Tip de protecție: Ne protejat
Lățime (W): 140 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Standarde: EN/IEC 60947-2
UL 60947-4-1
Categorie de supratensiune: III
Clasa de protecție a contactului electric: Clasa II pe partea frontală
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C Temperatura ambiantă de depozitare: -50...85 °C
