Întrerupătorul Schneider Electric ComPacT NSX seria C63H31M500 este un dispozitiv de protecție de înaltă performanță, fiind alegerea perfectă pentru aplicații industriale de protecție a motoarelor. Acest întrerupător NSX630H are o capacitate de întrerupere remarcabilă de 70 kA la 415 V c.a., asigurând protecție maximă pentru sistemul dvs. chiar și în cele mai severe situații de scurtcircuit. Dispozitivul are un design cu 3 poli, protejat 3D, care îndeplinește perfect cerințele de protecție ale motoarelor trifazate. Inima întrerupătorului este unitatea de declanșare electronică MicroLogic 1.3 M, care funcționează la un curent nominal de 500 A la 65 °C. Această unitate de declanșare electronică avansată oferă funcții de protecție SI (scurtcircuit și instantanee), asigurând o protecție optimă pentru motoare. Setarea protecției la scurtcircuit (Isd) poate fi setată la 9 valori diferite, de la 2500 A la 6500 A, în timp ce valoarea protecției instantanee (Ii) este fixată la 6500 A. Întrerupătorul ComPacT NSX funcționează la o tensiune nominală de funcționare de 690 V c.a. la o frecvență de rețea de 50/60 Hz, cu o tensiune de izolație de 800 V și o tensiune nominală de impuls de 8 kV, garantând o fiabilitate operațională remarcabilă. Întrerupătorul C63H31M500 are o capacitate de întrerupere remarcabilă la diferite niveluri de tensiune, conform IEC 60947-2: 100 kA la 220/240 V c.a., 70 kA la 380/415 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a., 35 kA la 525 V c.a. și 20 kA la 660/690 V c.a. Întrerupătorul este, de asemenea, certificat conform UL 60947-4-1: 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 20 kA la 600 V c.a. Această versatilitate permite utilizarea sa fiabilă în sisteme cu niveluri de tensiune diferite. Durata de viață mecanică a dispozitivului este de 15.000 de cicluri de comutare, în timp ce durata de viață electrică este de 8.000 de cicluri la 440 V la sarcină In/2, 4.000 de cicluri la 440 V la sarcină In, 6.000 de cicluri la 690 V la sarcină In/2 și 2.000 de cicluri la 690 V la sarcină In. Pierderea de putere în interiorul polului este de 25 W, ceea ce asigură un consum eficient de energie în timpul funcționării. Dispozitivul este extrem de flexibil de instalat: poate fi montat pe panoul din spate, atât în poziție orizontală, cât și verticală, și poate fi montat și pe partea din spate. Atât conexiunile superioare, cât și cele inferioare sunt realizate din față, cu o distanță de conectare de 45 mm. Dimensiunile fizice ale întrerupătorului automat sunt compacte: 140 mm lățime, 255 mm înălțime și 110 mm adâncime, cu o greutate netă de 6,2 kg. Dispozitivul are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Întrerupătorul poate fi utilizat la o temperatură ambiantă de -25...70 °C, depozitat la -50...85 °C și are o toleranță la umiditate relativă de 0...95%. Altitudinea de funcționare este de 0...2000 m fără restricții și între 2000...5000 m cu performanțe reduse. Întrerupătorul C63H31M500 este dispozitivul de protecție ideal pentru sistemele industriale moderne, combinând fiabilitatea, versatilitatea și funcțiile de protecție de înalt nivel.

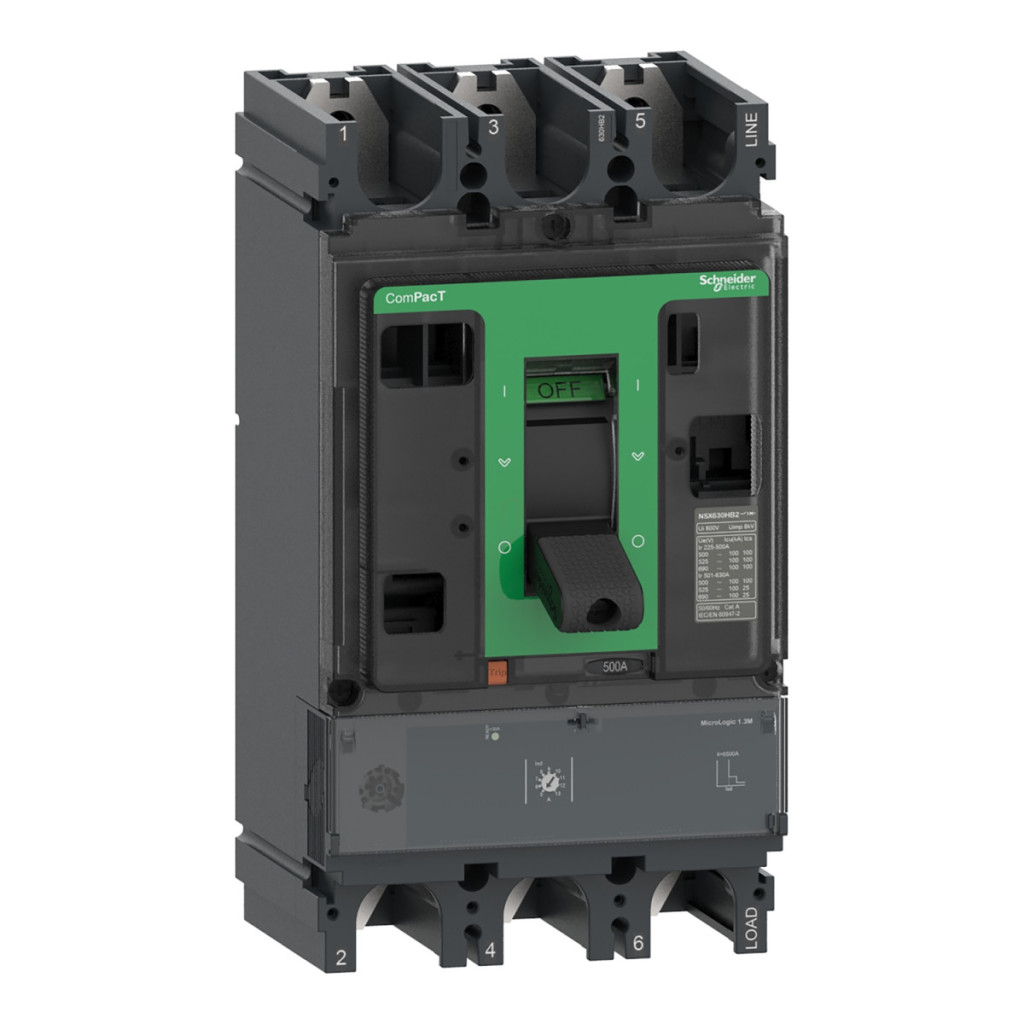

Schneider Electric ComPacT NSX (2021) - C63H31M500 - Întrerupător NSX630H, 70 kA 415 VAC, unitate de declanșare MicroLogic 1.3 M 500 A, date tehnice 3P3d
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX630H
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Protecția motorului
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal: 500 A la 65 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Cod capacitate de întrerupere: H 70 kA 415 V c.a.
Capacitate de întrerupere: 100 kA Icu 220/240 V AC 50/60 Hz (IEC 60947-2)
70 kA Icu 380/415 V AC 50/60 Hz (IEC 60947-2)
65 kA Icu 440 V AC 50/60 Hz (IEC 60947-2)
50 kA Icu 500 V AC 50/60 Hz (IEC 60947-2)
35 kA Icu 525 V CA 50/60 Hz (IEC 60947-2)
20 kA Icu 660/690 V CA 50/60 Hz (IEC 60947-2)
85 kA Icu 240 V CA 50/60 Hz (UL 60947-4-1)
65 kA Icu 480 V CA 50/60 Hz (UL 60947-4-1)
20 kA Icu 600 V c.a. 50/60 Hz (UL 60947-4-1)
Capacitate de întrerupere în funcționare
Capacitate de întrerupere în funcționare: 100 kA 220/240 V c.a. 50/60 Hz (IEC 60947-2)
70 kA 380/415 V c.a. 50/60 Hz (IEC 60947-2)
65 kA 440 V c.a. 50/60 Hz (IEC 60947-2)
50 kA 500 V CA 50/60 Hz (IEC 60947-2)
11 kA 525 V CA 50/60 Hz (IEC 60947-2)
10 kA 660/690 V c.a. 50/60 Hz (IEC 60947-2)
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 1.3 M
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: SI
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Valoare nominală a unității de declanșare: 500 A la 65 °C
Setări de protecție
Tip de protecție: S: protecție împotriva scurtcircuitelor de scurtă durată
I: protecție instantanee împotriva scurtcircuitelor
Tip de setare a declanșării protecției de scurtă durată (Isd): 9 setări reglabile
Interval de setare a declanșării protecției împotriva scurtcircuitelor [Isd]: 2500 A, 3000 A, 3500 A, 4000 A, 4500 A, 5000 A, 5500 A, 6000 A, 6500 A
Tipul setării întârzierii protecției împotriva scurtcircuitelor (tsd): Fixă
Tipul de reglare a declanșării protecției instantanee (Ii): Fixă
Intervalul de reglare a declanșării protecției instantanee [Ii]: 6500 A
Caracteristici suplimentare
Tensiune de izolare [Ui]: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Protecție la defect la pământ: Niciuna
Blocare selector de zonă: Niciuna
Număr de sloturi: 6 sloturi
Indicație locală: LED intermitent (verde) pentru starea de funcționare
Caracteristici mecanice
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 8000 de cicluri la 440 V In/2
4000 de cicluri la 440 V In
6000 de cicluri la 690 V In/2
2000 de cicluri la 690 V In
Pierdere de putere pe pol: 25 W
Suprafață de montare: Panou posterior
Poziție de montare: Orizontală și verticală
Așezat pe panoul posterior
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanța între conexiuni: 45 mm
Dimensiuni și greutate
Lățime: 140 mm
Înălțime: 255 mm
Adâncime: 110 mm
Greutate netă: 6,2 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii 2000 m...5000 m cu reducere a puterii
