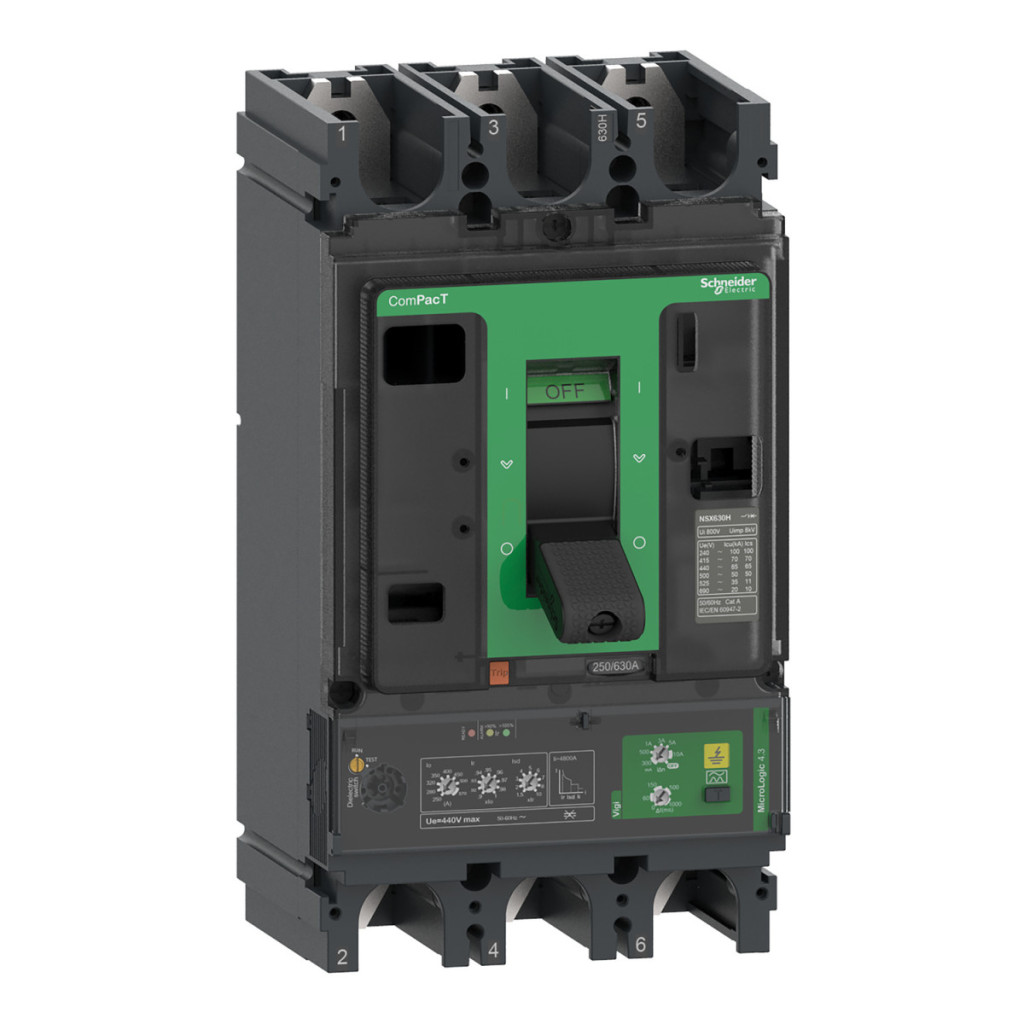

Schneider Electric ComPacT NSX (2021) - C63H34V570 - Întrerupător NSX630H, 70 kA 415 VAC, unitate de declanșare MicroLogic 4.3 Vigi 570 A, 3P3d

Lățime: 255 mm

Lungime: 140 mm

Înălțime: 168 mm

Comandă specială

Schneider Electric ComPacT NSX (2021) - C63H34V570 - Întrerupător NSX630H, 70 kA 415 VAC, unitate de declanșare MicroLogic 4.3 Vigi 570 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C63H34V570 - Întrerupător NSX630H, 70 kA 415 VAC, unitate de declanșare MicroLogic 4.3 Vigi 570 A, 3P3d
Brand: Schneider Electric Zrt.
SKU: 3606481994165
Price: 16120.05 RON
Availability: InStock

16 120,05 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric ComPacT NSX (2021)

Întrerupătorul de curent diferențial Schneider Electric ComPacT NSX tip C63H34V570 este un dispozitiv de protecție extrem de eficient și fiabil pentru sistemele industriale și comerciale de distribuție a energiei electrice de mari dimensiuni. Acest dispozitiv, care face parte din seria NSX630H, oferă o soluție optimă pentru serviciile moderne de construcții și aplicațiile industriale în care menținerea unei siguranțe maxime este esențială, pe lângă asigurarea unei alimentări continue cu energie electrică. Întrerupătorul are un design cu trei poli (3P) cu un curent nominal de 570 A la o temperatură ambiantă de 40 °C. Tensiunea nominală de funcționare este de 440 V c.a. 50/60 Hz, ceea ce îl face aplicabil pe scară largă în diverse rețele de curent alternativ. ComPacT NSX630H are o capacitate de întrerupere remarcabilă: 70 kA la 380/415 V c.a., dar până la 100 kA la 220/240 V c.a. Întrerupătorul are un design standard de instalare fixă cu montare pe panoul frontal și poate fi instalat atât în poziție orizontală, cât și verticală. Conexiunile se realizează pe partea frontală, atât pentru punctele de conectare superioare, cât și inferioare, cu o distanță de conectare de 45 mm. O caracteristică specială a dispozitivului C63H34V570 este unitatea de declanșare electronică MicroLogic Vigi 4.3, care are funcții de protecție de tip LSoIR: protecție împotriva suprasarcinii cu întârziere lungă (L), protecție împotriva scurtcircuitelor cu întârziere fixă (So), protecție instantanee împotriva scurtcircuitelor (I) și protecție încorporată împotriva defectelor la împământare (R). Protecția de lungă durată (Ir) poate fi reglată în 9 trepte între 250 și 570 A, în timp ce protecția de scurtcircuit de scurtă durată (Isd) poate fi setată la 1,5-10 ori valoarea Ir. Protecția instantanee la scurtcircuit (Ii) este fixată la 6900 A. Sensibilitatea la defect la împământare (IΔn) poate fi reglată într-un interval larg: 300 mA, 500 mA, 1 A, 3 A, 5 A sau 10 A, iar timpul de întârziere a curentului rezidual poate fi, de asemenea, setat: 0 ms, 60 ms, 150 ms, 500 ms sau 1 s. Protecția împotriva defectelor la împământare de clasa A este încorporată, iar funcția de detectare poate fi dezactivată cu comutatorul rotativ IΔn. Întrerupătorul de circuit are o durabilitate mecanică și electrică excelentă: poate rezista la 15.000 de cicluri mecanice și până la 8.000 de cicluri la 440 V cu sarcină In/2 sau 4.000 de cicluri cu sarcină In. De asemenea, oferă performanțe remarcabile într-o rețea de 690 V: poate rezista la 6000 de cicluri cu sarcină In/2 și 2000 de cicluri cu sarcină In. Disiparea de putere pe pol este de 55,6 W pe ramura N, 55,6 W pe ramurile L1 și L3 și 47,6 W pe ramura L2. Dispozitivul are dimensiuni compacte: 140 mm lățime, 255 mm înălțime, 110 mm adâncime și cântărește 6,2 kg.

Schneider Electric ComPacT NSX (2021) - C63H34V570 - Întrerupător NSX630H, 70 kA 415 VAC, unitate de declanșare MicroLogic 4.3 Vigi 570 A, 3P3d date tehnice

Informații generale

Familia de produse: ComPacT

Denumirea produsului: ComPacT NSX

Denumire scurtă a dispozitivului: NSX630H

Tipul produsului sau al componentei: Întrerupător de circuit cu scurgere la pământ

Aplicația dispozitivului: Distribuție

Caracteristici tehnice

Descrierea polului: 3P

Descrierea polului protejat: 3D

Curent nominal [In]: 570 A la 40 °C

Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz

Tip rețea: c.a.

Frecvență rețea: 50/60 Hz

Adecvare pentru izolare: Da, conform EN/IEC 60947-2

Categorie de utilizare: Categoria A

Capacitate de rupere

Capacitate de rupere:

100 kA Icu la 220/240 V c.a. 50/60 Hz, conform cu IEC 60947-2

70 kA Icu la 380/415 V c.a. 50/60 Hz, conform cu standardul IEC 60947-2

65 kA Icu 440 V c.a. 50/60 Hz, conform cu standardul IEC 60947-2

50 kA Icu 500 V c.a. 50/60 Hz, conform standardului IEC 60947-2

35 kA Icu 525 V CA 50/60 Hz, conform standardului IEC 60947-2

20 kA Icu 660/690 V CA 50/60 Hz, conform cu standardul IEC 60947-2

85 kA Icu 240 V CA 50/60 Hz, conform cu standardul UL 60947-4-1

65 kA Icu 480 V CA 50/60 Hz, conform standardului UL 60947-4-1

20 kA Icu 600 V CA 50/60 Hz, conform standardului UL 60947-4-1

Cod capacitate de rupere: H 70 kA 415 V c.a.

Caracteristici unitate de declanșare

Denumire unitate de declanșare: MicroLogic 4.3

Tehnologie unitate de declanșare: Electronică

Funcții de protecție ale unității de declanșare: LSoIR

Curent nominal al unității de declanșare: 570 A la 40 °C

Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabil cu 9 setări

Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 250...570 A Tip de setare a întârzierii protecției cu întârziere lungă tr: Fix 400 s pentru 1,5 x Ir, 16 s pentru 6 x Ir, 11 s pentru 7,2 x Ir

Memorie termică: 20 minute înainte și după declanșare

Tipul de setare a declanșării protecției cu întârziere scurtă Isd: Reglabil

Intervalul de setare a declanșării protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir

Tipul de setare a întârziere protecție cu întârziere scurtă tsd: Fixă

Tipul de setare declanșare protecție instantanee Ii: Fixă

Interval de setare declanșare protecție instantanee [Ii]: 6900 A

Protecție împotriva defectelor la împământare

Protecție împotriva defectelor la împământare: Integrată

Clasa de protecție împotriva defectelor la împământare: Clasa A

Tipul de setare a sensibilității protecției împotriva defectelor la pământ IΔn: Reglabilă

Intervalul de setare a sensibilității protecției împotriva defectelor la pământ [IΔn]: 300 mA, 500 mA, 1 A, 3 A, 5 A, 10 A

Mod de funcționare: Oprit folosind comutatorul rotativ IΔn

Tipul de reglare a întârzierii protecției împotriva defectelor la împământare Δt: Reglabil

Setarea întârzierii protecției împotriva defectelor reziduale la împământare [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s

Caracteristici mecanice

Tip de control: Manetă comutator

Metoda de montare a întrerupătorului: Fixă

Bază de montare: Placă posterioară

Poziție de montare: Orizontală și verticală, așezată pe placa posterioară

Conexiune superioară: Din față

Conexiune inferioară: Din față

Distanța de conectare: 45 mm

Durabilitate

Durabilitate mecanică: 15.000 de cicluri

Durabilitate electrică: 8000 de cicluri la 440 V In/2, 4000 de cicluri la 440 V In, 6000 de cicluri la 690 V In/2, 2000 de cicluri la 690 V In

Condiții de mediu

Standarde: EN/IEC 60947-2

Categorie de supratensiune: IV

Clasă de protecție împotriva șocurilor electrice: Clasa II pe partea frontală

Grad de poluare: 3, conform IEC 60664-1

Grad de protecție IP: IP40, conform IEC 60529

Grad de rezistență la impact IK: IK07, conform standardului IEC 62262

Temperatura ambiantă în timpul funcționării: -25...70 °C

Temperatura ambiantă în timpul depozitării: -50...85 °C

Umiditate relativă: 0...95 %

Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii

Dimensiuni și greutate

Lățime (W): 140 mm

Înălțime (H): 255 mm

Adâncime (D): 110 mm

Greutate netă: 6,2 kg

Date

Lățime

255 mm

Lungime

140 mm

Înălțime

168 mm

EAN prezentat

3606481994165

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

7,5 kg/bucată

Numar articol

3606481994165
