Cadrul de bază al întrerupătorului C63H4 din seria ComPacT NSX de la Schneider Electric este un dispozitiv de protecție electrică extrem de fiabil și versatil, care este deosebit de potrivit pentru utilizarea în rețelele de distribuție industriale și comerciale. Acest cadru compact pentru întrerupător aparține tipului NSX630H, care are un curent nominal de 630 A și o capacitate semnificativă de întrerupere a scurtcircuitelor de 70 kA la 415 VAC. Una dintre cele mai importante caracteristici ale produsului este faptul că cadrul de bază este vândut fără unitate de declanșare, permițând utilizatorului să comande și să instaleze unitatea de declanșare care se potrivește cel mai bine aplicației specifice. C63H4 este proiectat cu patru poli (4P), cu conductorul neutru pe partea stângă, ceea ce reprezintă o informație importantă pentru instalare și cablare. Tensiunea nominală de funcționare a disjunctorului este de 690 V AC 50/60 Hz, ceea ce este în conformitate cu standardul IEC 60947-2. Rezistența de izolare a dispozitivului este de 800 V c.a., în timp ce tensiunea nominală de impuls este de 8 kV, ceea ce oferă un grad ridicat de protecție împotriva supratensiunii. Cadrul de bază al disjunctorului ComPacT NSX630H oferă performanțe excepționale într-o varietate de aplicații. Capacitatea sa de întrerupere a scurtcircuitelor este remarcabilă: 100 kA la 220/240 V c.a., 70 kA la 380/415 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a., 35 kA la 525 V c.a. și 20 kA la 660/690 V c.a., în conformitate cu IEC 60947-2. Conform UL 508, aceasta este de 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 20 kA la 600 V c.a. Capacitatea nominală de întrerupere a scurtcircuitelor (Ics) prezintă, de asemenea, valori remarcabile în toate intervalele de tensiune, asigurând funcționarea fiabilă a sistemului chiar și în condiții extreme. Dispozitivul aparține categoriei de utilizare A și este adecvat pentru izolare conform IEC 60947-2, ceea ce sporește siguranța în timpul lucrărilor de întreținere. Durata de viață mecanică a întrerupătorului este de 15.000 de cicluri de comutare, în timp ce durata de viață electrică depinde de sarcină: 2.000 de cicluri la 690 V c.a. pentru In, 6.000 de cicluri pentru In/2; 4.000 de cicluri la 440 V c.a. pentru In, 8.000 de cicluri pentru In/2. Comutatorul este acționat de o pârghie basculantă și este fixat în poziție. Conexiunea este frontală atât în partea superioară, cât și în partea inferioară, cu o distanță de conexiune de 45 mm. Dimensiunile dispozitivului sunt: lățime 185 mm, înălțime 255 mm, adâncime 110 mm. Întrerupătorul ComPacT NSX are o gamă extrem de largă de aplicații - poate fi utilizat în rețele de distribuție, instalații industriale, clădiri publice și alte locuri în care sunt necesare distribuția și protecția fiabilă a energiei electrice. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, ceea ce asigură o aplicabilitate largă în diverse condiții climatice. Produsul are protecție IP40 și rezistență la impact IK07, oferind o protecție adecvată împotriva prafului și a impactului mecanic.

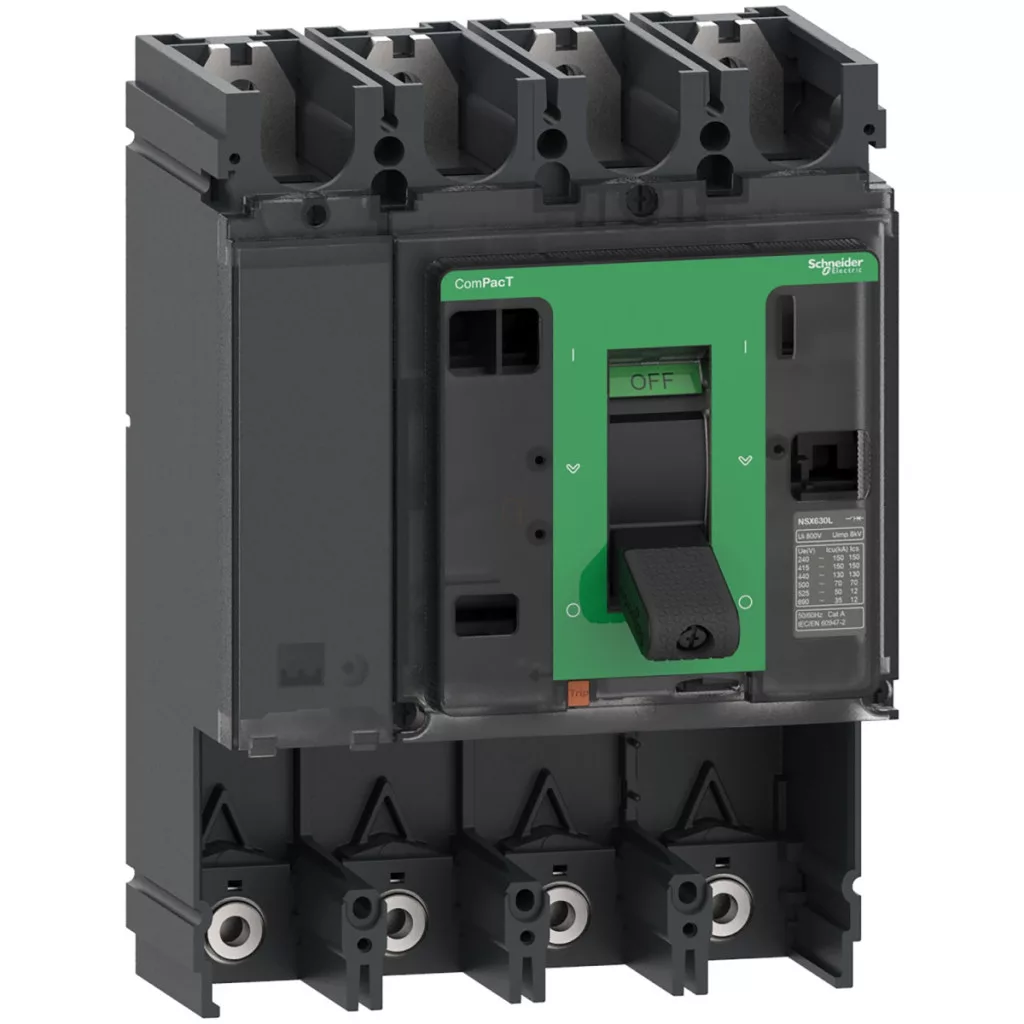

Schneider Electric ComPacT NSX (2021) - C63H4 - Cadru de bază pentru întrerupător, NSX630H, 70 kA 415 VAC 50/60 Hz, 630 A, fără unitate de declanșare, 4P date tehnice
Caracteristici principale
Tipul produsului: Cadru de bază pentru întrerupător
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX630H
Tipul componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Număr de poli: 4P
Poziția conductorului neutru: Stânga
Caracteristici electrice
Curent nominal: 630 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvat pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere:
85 kA la 240 V c.a. 50/60 Hz conform UL 508
65 kA la 480 V c.a. 50/60 Hz conform UL 508
100 kA Icu la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
35 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 500 V c.a. 50/60 Hzconform IEC 60947-2
65 kA Icu la 440 V c.a. 50/60 Hz conform IEC 60947-2
70 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
20 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
20 kA 600 V c.a. 50/60 Hzconform UL 508
Cod capacitate de rupere: H 70 kA 415 V c.a.
Caracteristici de funcționare
Tip de funcționare: Pârghie basculantă
Metodă de montare: Fixă
Caracteristici suplimentare
Tensiune nominală de izolație: 800 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere la scurtcircuit:
11 kA la 525 V c.a. 50/60 Hz conform IEC 60947-2
10 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
100 kA la 220/240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA la 500 V c.a. 50/60 Hz conform IEC 60947-2
65 kA la 440 V c.a. 50/60 Hzconform IEC 60947-2
70 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
Caracteristici mecanice
Durată de viață mecanică: 15.000 de cicluri conform IEC 60947-2
Durată de viață electrică:
6.000 de cicluri la 690 V c.a. 50/60 Hz In/2 conform IEC 60947-2
2000 cicluri la 690 V CA 50/60 Hz In conform IEC 60947-2
4000 cicluri la 440 V CA 50/60 Hz In conform IEC 60947-2
8000 cicluri 440 V CA 50/60 Hz In/2 conform IEC 60947-2
Suprafață de montare: Panou posterior
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 45 mm
Tip de protecție: Ne protejat
Lățime: 185 mm
Înălțime: 255 mm
Adâncime: 110 mm
Condiții de mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categorie de supratensiune: III
Clasa de protecție la atingere: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
Avantaje tehnice
Curent nominal: 100 A până la 630 A și 9 capacități de întrerupere pentru 2 dimensiuni de întrerupătoare
Sunt disponibile versiuni cu 3 și 4 poli
Gamă largă de protecții electronice și termomagnetice
Sistem de cablare plug and play și accesorii de comunicație
Acest cadru de bază nu include unitatea de declanșare și este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat
