Unul dintre produsele remarcabile din gama Schneider Electric ComPacT NSX este întrerupătorul C63H44V570, care oferă o protecție excelentă pentru rețelele electrice. Acest întrerupător de curent de defect la pământ din seria NSX630H este disponibil într-o versiune cu 4 poli și oferă o protecție eficientă în diverse rețele de distribuție. Unitatea de declanșare MicroLogic Vigi 4.3 încorporată suportă un curent nominal de 570 A la o temperatură ambiantă de 40 °C, fiind ideală pentru aplicații cu cerințe de putere mai mari. Întrerupătorul ComPacT NSX630H are o capacitate de întrerupere remarcabilă de 70 kA la 380/415 V c.a. la 50/60 Hz, în conformitate cu IEC 60947-2. De asemenea, oferă performanțe excelente la alte niveluri de tensiune: 100 kA la 220/240 V c.a., 65 kA la 440 V c.a., 50 kA la 500 V c.a., 35 kA la 525 V c.a. și 20 kA la 660/690 V c.a. În conformitate cu UL 60947-4-1, are o capacitate de întrerupere de 85 kA la 240 V c.a., 65 kA la 480 V c.a. și 20 kA la 600 V c.a. Codul de capacitate de rupere H indică o performanță de 70 kA la 415 V c.a. Pe baza parametrilor din fișa tehnică, disjunctorul C63H44V570 este o alegere excelentă pentru medii în care este necesar un sistem de protecție fiabil chiar și în cazul curenților de scurtcircuit ridicați. Unitatea de declanșare electronică MicroLogic 4.3 oferă funcții de protecție LSoIR: L pentru protecție la suprasarcină (pe termen lung), So pentru protecție la defecte de scurtă durată cu întârziere fixă, I pentru protecție la defecte instantanee și R pentru protecție la defecte la pământ. Intervalul de reglare a declanșării pe termen lung poate fi ajustat în 9 trepte între 250 și 570 A, protecția pe termen scurt poate fi ajustată între 1,5 și 10 × Ir, în timp ce protecția instantanee este setată la o valoare fixă de 6900 A. Sensibilitatea protecției împotriva defectelor la împământare (IΔn) poate fi setată la șase valori diferite între 300 mA și 10 A. Timpul de întârziere al protecției împotriva defectelor la împământare este, de asemenea, reglabil, de la 0 ms la 1 s. Întrerupătorul oferă protecție de clasă A împotriva defectelor la împământare, ceea ce este deosebit de important pentru protecția persoanelor și a echipamentelor. Caracteristicile tehnice suplimentare ale întrerupătorului ComPacT NSX includ o tensiune nominală de funcționare de 440 V c.a., o tensiune nominală de rezistență la impulsuri de 8 kV și o tensiune nominală de izolare de 500 V c.a. Durata de viață mecanică a întrerupătorului este de 15.000 de cicluri, în timp ce durata de viață electrică variază în funcție de sarcină: 8.000 de cicluri la 440 V la In/2, 4.000 de cicluri la In; 6000 de cicluri la 690 V la In/2, 2000 de cicluri la In. Dimensiunile întrerupătorului sunt: 185 mm lățime, 255 mm înălțime și 110 mm adâncime. Se montează cu ajutorul unei plăci posterioare și poate fi instalat atât în poziție orizontală, cât și verticală. Indicarea stării locale este asigurată de LED-uri: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105% Ir, iar un LED portocaliu indică o suprasarcină de 90% Ir. Întrerupătorul are protecție IP40 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Intervalul său de temperatură de funcționare este între -25 și +70 °C, iar temperatura de depozitare este între -50 și +85 °C.

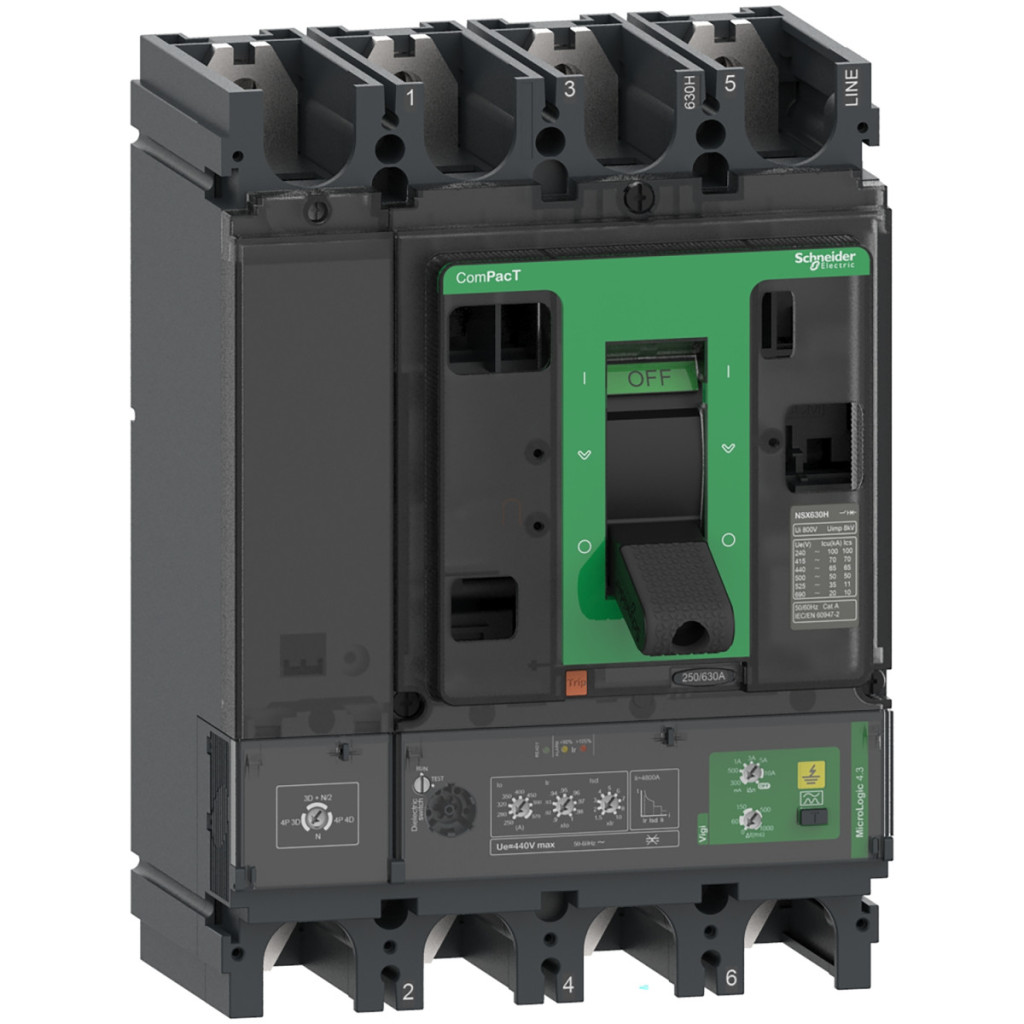

Schneider Electric ComPacT NSX (2021) - C63H44V570 - Întrerupător NSX630H, 70 kA 415 VAC, unitate de declanșare MicroLogic 4.3 Vigi 570 A, 4P4d date tehnice
Caracteristici cheie
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX630H
Tipul produsului sau al componentei: Întrerupător de circuit cu scurgere la pământ
Aplicație: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + N/2, 3D
Poziția polului neutru: Stânga
Caracteristici electrice
Curent nominal [In]: 570 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere conform IEC 60947-2:
100 kA Icu 220/240 V c.a. 50/60 Hz
70 kA Icu 380/415 V c.a. 50/60 Hz
65 kA Icu 440 V c.a. 50/60 Hz
50 kA Icu 500 V c.a. 50/60 Hz
35 kA Icu 525 V c.a. 50/60 Hz
20 kA Icu 660/690 V c.a. 50/60 Hz
Capacitate de întrerupere conform UL 60947-4-1:
85 kA Icu 240 V c.a. 50/60 Hz
65 kA Icu 480 V c.a. 50/60 Hz
20 kA Icu 600 V c.a. 50/60 Hz
Cod capacitate de întrerupere: H 70 kA 415 V AC
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 4.3
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoIR
Tip de protecție:
L: protecție la suprasarcină (durată lungă)
So: protecție la scurtcircuit de scurtă durată cu întârziere fixă
I: protecție instantanee la scurtcircuit
R: protecție la defect la împământare
Setare protecție de lungă durată (Ir): 250...570 A, 9 setări
Setare protecție pe termen scurt (Isd): 1,5...10 x Ir, reglabilă
Setare protecție instantanee (Ii): 6900 A, fixă
Sensibilitate protecție defect la împământare (IΔn): 300 mA, 500 mA, 1 A, 3 A, 5 A, 10 A, reglabilă
Timp de întârziere protecție defect la împământare (Δt): 0 ms, 60 ms, 150 ms, 500 ms, 1 s, reglabil
Clasa de protecție la defect la pământ: Clasa A
Setare protecție neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D) 20 minute înainte și după declanșare
Caracteristici fizice
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Greutate netă: 8,13 kg
Condiții de funcționare
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Gradul de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform standardului IEC 60529
Grad de protecție IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000 m...5000 m cu reducerea performanței
