Cadrul de bază al disjunctorului Schneider Electric ComPacT NSX seria C63N4 este un disjunctor extrem de fiabil și versatil, conceput special pentru sarcini de 630 amperi. Acest dispozitiv profesional de protecție a alimentării face parte din familia de produse ComPacT NSX, care se remarcă pe piața electrică prin calitatea sa înaltă și designul robust. Versiunea NSX630N a cadrului de bază al disjunctorului C63N4 este disponibilă într-un design cu 4 poli și se vinde fără unitate de declanșare, permițând utilizatorilor să achiziționeze și să instaleze o unitate de declanșare care se potrivește nevoilor lor specifice. Cadrul de bază al disjunctorului are caracteristici tehnice remarcabile. Cu un curent nominal de 630 A, acesta poate funcționa optim la o temperatură ambiantă de 40 °C. Dispozitivul are o tensiune nominală de funcționare de 690 V c.a., care respectă standardul IEC 60947-2. Poate fi utilizat în rețele de curent alternativ la o frecvență de 50/60 Hz. Cadrul de bază al întrerupătorului de circuit are, de asemenea, o izolație remarcabilă, cu o tensiune nominală de izolație de 800 V c.a. și o tensiune de rezistență la impulsuri de 8 kV. Conductorul neutru este situat pe partea stângă, ceea ce poate fi un aspect important de luat în considerare la planificarea cablării. Capacitatea de întrerupere a cadrului de bază al întrerupătorului-deconector C63N4 variază la diferite niveluri de tensiune, ceea ce îl face extrem de flexibil în utilizare. Aceasta este de 85 kA la 220/240 V c.a., 50 kA la 380/415 V c.a., 42 kA la 440 V c.a. 30 kA la 500 V c.a., 22 kA la 525 V c.a. și 10 kA la 660/690 V c.a. (conform IEC 60947-2). Conform standardului UL 508, are o capacitate de întrerupere de 85 kA la 240 V c.a. 50 kA la 480 V c.a. și 20 kA la 600 V c.a. Este important de reținut că codul capacității de întrerupere este N 50 kA 415 V c.a., care se referă la cea mai comună zonă de aplicare. Dispozitivul are, de asemenea, capacitate de izolare, este conform cu standardul EN/IEC 60947-2 și aparține categoriei de utilizare A. C63N4 are o durabilitate mecanică remarcabilă și este proiectat pentru 15.000 de cicluri conform IEC 60947-2. Durabilitatea sa electrică este, de asemenea, remarcabilă: 6.000 de cicluri la 690 V CA 50/60 Hz cu sarcină In/2, 2.000 de cicluri la sarcină maximă In și 4.000 de cicluri la 440 V CA 50/60 Hz cu sarcină In și 8.000 de cicluri la sarcină In/2. Dimensiunile dispozitivului sunt, de asemenea, informații importante pentru instalare: lățime (W) 185 mm, înălțime (H) 255 mm, adâncime (D) 110 mm. Cadrul de bază al întrerupătorului poate fi montat pe spate, conectat în partea superioară și inferioară, cu o distanță de conectare de 45 mm. Acesta este acționat de un comutator basculant și este fixat în poziție. Dispozitivul are protecție IP40 conform IEC 60529 și este clasificat IK07 conform IEC 62262. Intervalul de temperatură de funcționare este între -25 °C și 70 °C, iar intervalul de temperatură de depozitare este între -50 °C și 85 °C. Cadrul de bază al întrerupătorului C63N4 este compatibil cu orice tip de unitate de declanșare, care trebuie comandată separat. Seria ComPacT NSX poate fi utilizată cu o gamă largă de accesorii, inclusiv contacte auxiliare fără fir, unități de declanșare, bariere fază-fază, capace pentru terminale, mânere rotative, contacte auxiliare standard, declanșatoare de cădere de tensiune, declanșatoare de derivație și module de acționare a motorului.

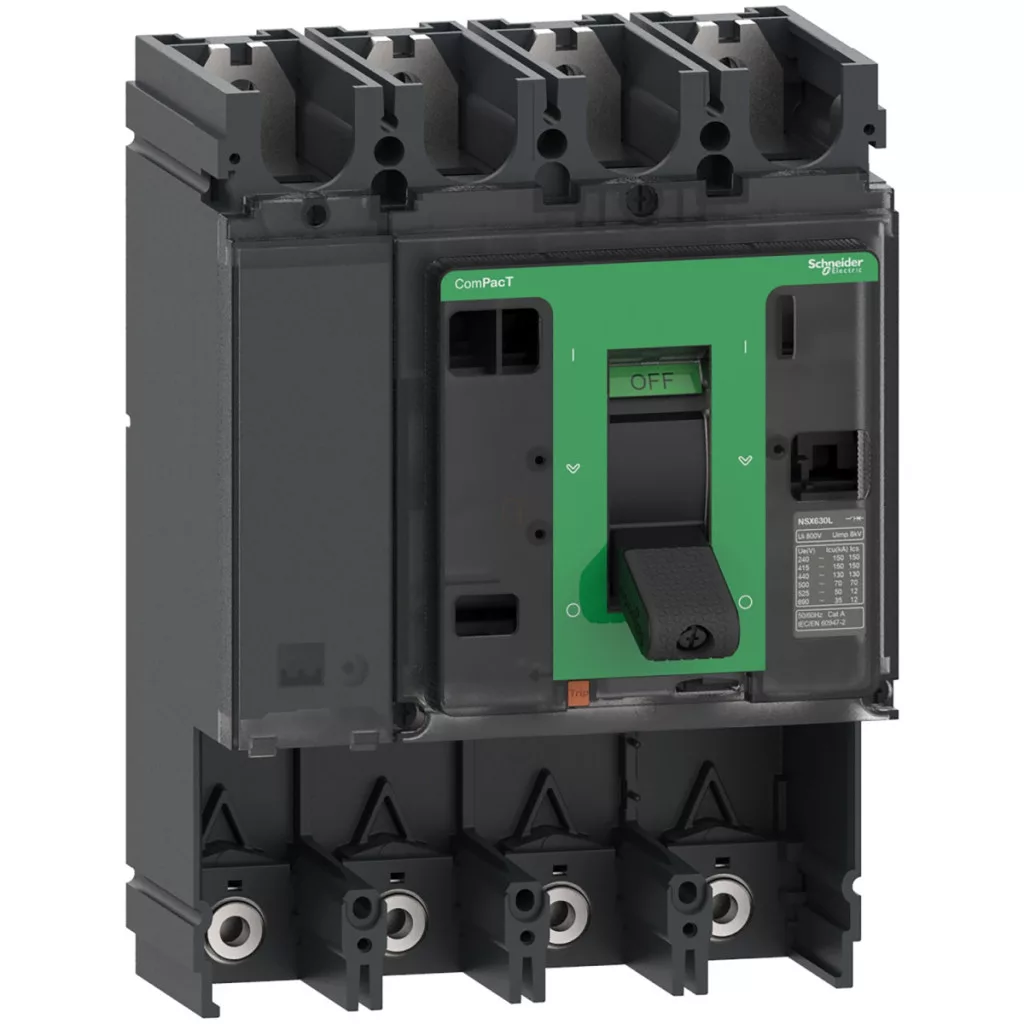

Schneider Electric ComPacT NSX (2021) - C63N4 - Cadru de bază pentru întrerupător, NSX630N, 50 kA 415 VAC 50/60 Hz, 630 A, fără unitate de declanșare, 4P date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX630N
Tipul produsului sau componentului: Cadru de bază
Aplicație: Distribuție
Descrierea polului: 4P
Poziția conductorului neutru: Stânga
Curent nominal: 630 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvarea izolației: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Cod capacitate de întrerupere: N 50 kA 415 V c.a.
Capacitate de întrerupere conform UL 508:
- 85 kA 240 V c.a. 50/60 Hz
- 50 kA 480 V c.a. 50/60 Hz
- 20 kA 600 V c.a. 50/60 Hz
Capacitate de întrerupere conform IEC 60947-2:- 85 kA Icu 220/240 V c.a. 50/60 Hz - 50 kA Icu 380/415 V c.a. 50/60 Hz- 42 kA Icu 440 V c.a. 50/60 Hz
- 30 kA Icu 500 V c.a. 50/60 Hz
- 22 kA Icu 525 V c.a. 50/60 Hz
- 10 kA Icu 660/690 V c.a. 50/60 Hz
Caracteristici suplimentare
Tensiune nominală de izolare: 800 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri: 8 kV conform IEC 60947-2
Capacitate nominală de întrerupere:
- 11 kA 525 V c.a. 50/60 Hz conform IEC 60947-2
- 85 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
- 10 kA 660/690 V CA 50/60 Hz conform IEC 60947-2
- 50 kA 380/415 V CA 50/60 Hz conform IEC 60947-2
- 30 kA 500 V CA 50/60 Hz conform IEC 60947-2
- 42 kA 440 V CA 50/60 Hz conform IEC 60947-2
Rezistență mecanică:15.000 de cicluri conform IEC 60947-2 Rezistență electrică:- 2000 de cicluri la 690 V c.a. 50/60 Hz In conform IEC 60947-2
- 4000 de cicluri la 440 V c.a. 50/60 Hz In conform IEC 60947-2
- 8000 cicluri 440 V CA 50/60 Hz In/2 conform IEC 60947-2
Bază de montare: Panou posterior
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanță de conectare: 45 mm
Tip de protecție: Fără protecție
Tip de funcționare: Comutator
Metodă de montare: Fixă
Dimensiuni
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categorie de supratensiune: III
Clasă de protecție electrică la atingere: Clasa II pe panoul frontal
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
