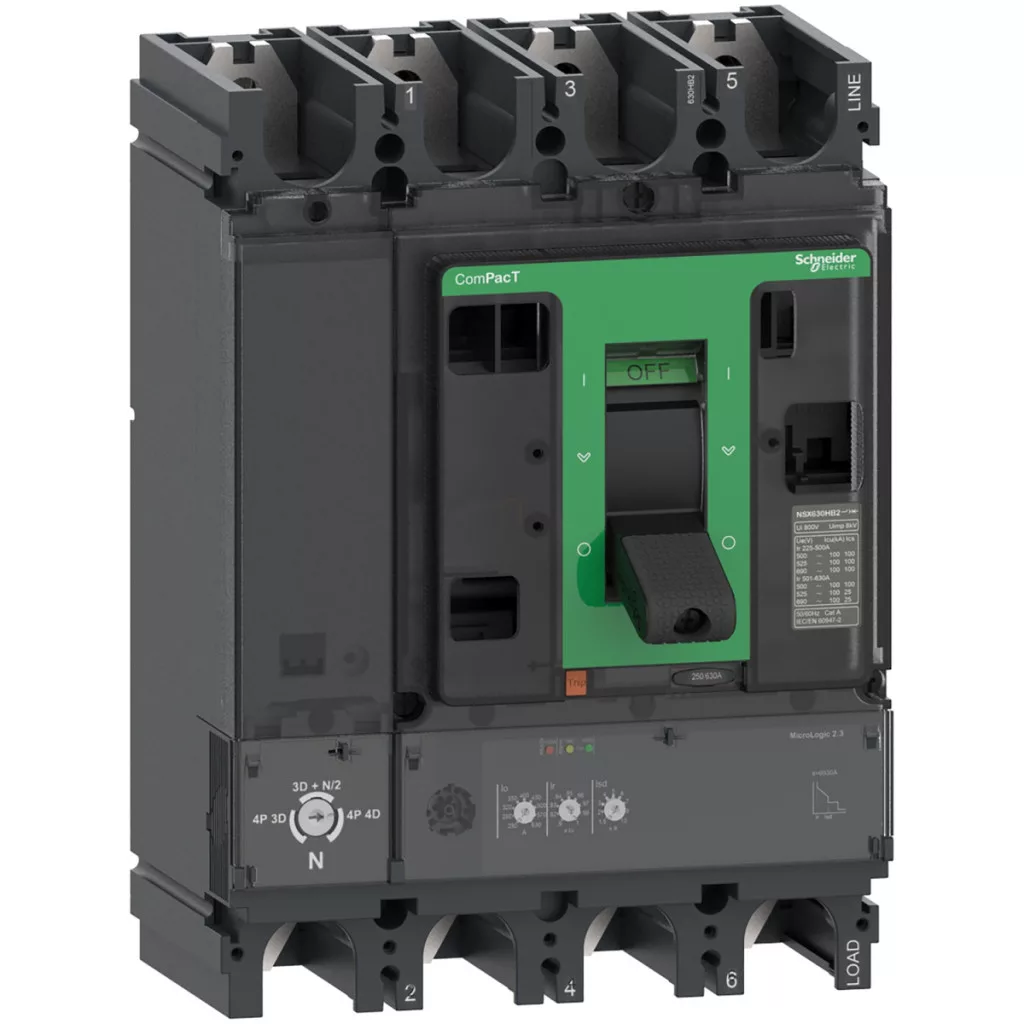

Schneider Electric ComPacT NSX (2021) - C63N42D630 - Întrerupător NSX630N, 50 kA 415 VAC, unitate de declanșare MicroLogic 2.3 630 A, 4P4d date tehnice
Caracteristici de bază
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea prescurtată a dispozitivului: NSX630N
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Proiectare
Descrierea polilor: 4P
Descrierea polilor protejați: 4D / 3D + N/2 / 3D
Poziția conductorului neutru: Stânga
Curent nominal: 630 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvarea izolației: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere
Capacitate de rupere: 85 kA Icu 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA Icu 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
42 kA Icu 440 V AC 50/60 Hz, conform IEC 60947-2
30 kA Icu 500 V AC 50/60 Hz, Conform IEC 60947-2
22 kA Icu 525 V CA 50/60 Hz, Conform IEC 60947-2
10 kA Icu 660/690 V CA 50/60 Hz, Conform IEC 60947-2
Cod capacitate de întrerupere: N 50 kA 415 V c.a.
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.3
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Curent nominal al unității de declanșare: 630 A la 40 °C
Tipul setării protecției la suprasarcină: Reglabil, 9 trepte
Intervalul de setare a protecției la suprasarcină: 250...630 A
Tip întârziere protecție la suprasarcină: Fixă
Interval întârziere protecție la suprasarcină: 400 s la 1,5 × Ir
16 s la 6 × Ir
11 s la 7,2 × Ir
Setare protecție conductor neutru: 0,5 × Ir (3D + N/2)
1 × Ir (4D)
Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tip setare protecție la scurtcircuit: Reglabilă, 9 niveluri
Interval setare protecție la scurtcircuit: 1,5...10 × Ir
Tipul de întârziere a protecției la scurtcircuit: Fixă
Tipul de setare a protecției instantanee: Fixă
Intervalul de setare a protecției instantanee: 6900 A
Proprietăți mecanice
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 8000 de cicluri la 440 V In/2
4000 de cicluri la 440 V In
6000 de cicluri la 690 V In/2
2000 de cicluri la 690 V In
Disipare de putere pe pol: 39,7 W
Metoda de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Montare pe placă posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanța între conexiuni: 45 mm
Indicatori
Indicație locală: LED intermitent (verde) pentru disponibilitate operațională
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Dimensiuni și greutate
Lățime: 185 mm
Înălțime: 255 mm
Adâncime: 110 mm
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii 2000 m...5000 m cu reducere a puterii
