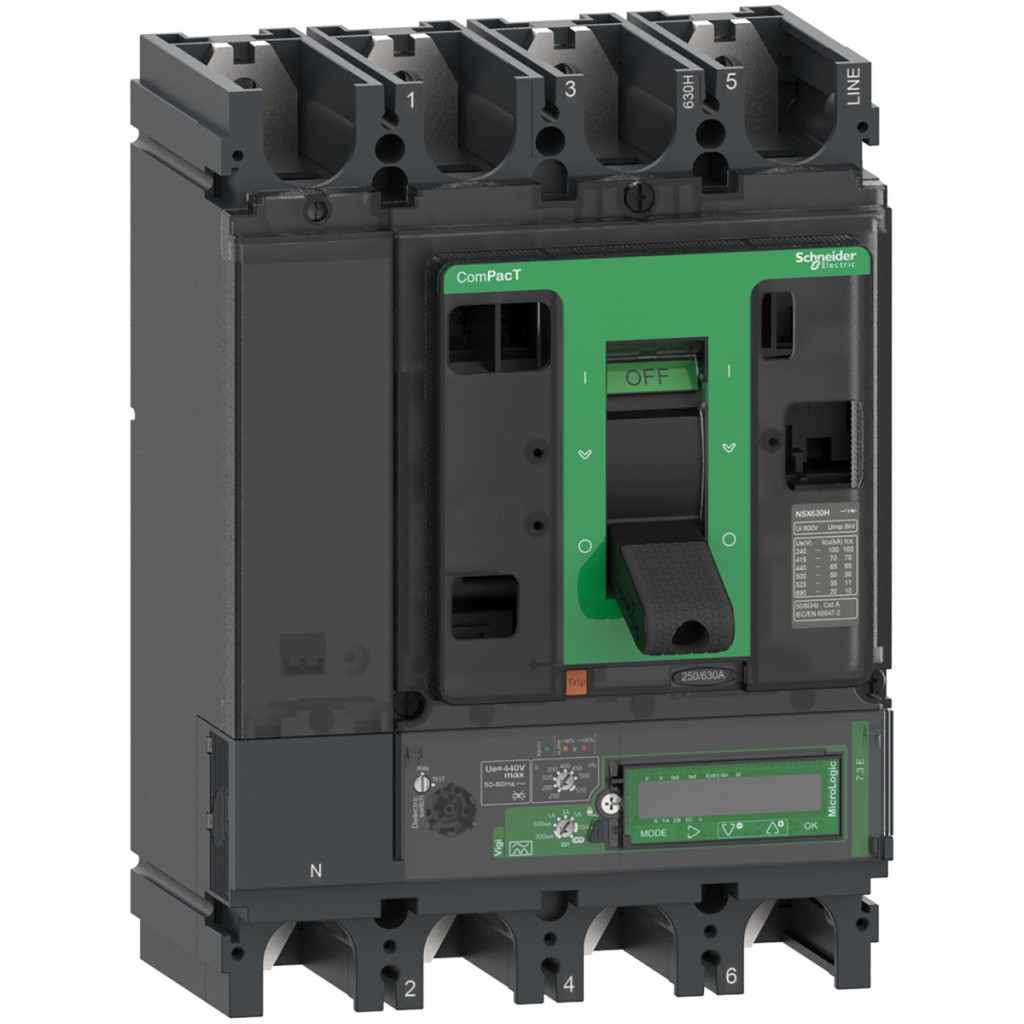

Schneider Electric ComPacT NSX (2021) - C63N47E570 - Întrerupător NSX630N, 50 kA 415 VAC, unitate de eliberare MicroLogic 7.3 E Vigi 570 A, 4P4d date tehnice
Informații generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX630N
Tipul produsului sau al componentei: Întrerupător de circuit pentru defect la împământare
Aplicație: Distribuție
Caracteristici tehnice
Descrierea polului: 4P
Descrierea polului protejat: 4D, 3D + OSN, 3D + N/2, 3D
Poziție neutră: Stânga
Curent nominal [In]: 570 A la 40 °C
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare izolație:Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
85 kA Icu la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA Icu la 380/415 V AC 50/60 Hz, conform IEC 60947-2
42 kA Icu la 440 V AC 50/60 Hz, conform IEC 60947-2
30 kA Icu la 500 V CA 50/60 Hz, conform IEC 60947-2
22 kA Icu la 525 V CA 50/60 Hz, Conform IEC 60947-2
10 kA Icu la 660/690 V CA 50/60 Hz, Conform IEC 60947-2
85 kA Icu la 240 V CA 50/60 Hz, conform UL 60947-4-1
50 kA Icu la 480 V CA 50/60 Hz, conform UL 60947-4-1
20 kA Icu la 600 V CA 50/60 Hz, UL 60947-4-1
Cod capacitate de întrerupere: N 50 kA 415 V c.a.
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 7.3 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIR
Interval de protecție cu întârziere lungă (Ir): 250...570 A, 9 setări
Timp de întârziere protecție cu întârziere lungă (tr): 15...400 s pentru 1,5 x Ir; 0,5...16 s pentru 6 x Ir; 0,35...11 s pentru 7,2 x Ir
Setare protecție neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D)
Interval protecție cu întârziere scurtă (Isd): 1,5...10 x Ir
Întârziere protecție cu întârziere scurtă (tsd): 0...0,4 s I²t=oprit; 0,1...0,4 s I²t=pornit
Interval protecție instantanee (Ii): 1,5...12 x In
Sensibilitate protecție defect la pământ (IΔn): 300 mA, 500 mA, 1 A, 3 A, 5 A, 10 A
Întârziere protecție la defect la pământ (Δt): 0 ms, 60 ms, 150 ms, 500 ms, 1 s Date suplimentare Tip de control: Comutator Metodă de montare a întrerupătorului: Fix Tensiune nominală de izolare [Ui]: 500 V c.a. 50/60 Hz 500 V c.a. 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Capacitate nominală de întrerupere [Ics]: Identică cu valorile Icu
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 8.000 de cicluri la 440 V In/2; 4000 de cicluri la 440 V In; 6000 de cicluri la 690 V In/2; 2000 de cicluri la 690 V In
Disipare de putere pe pol: 55,6 W N, 55,6 W L1 și L3, 47,6 W L2
Dimensiuni și montare
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Greutate netă: 8,13 kg
Bază de montare: Panou posterior
Poziție de montare: Orizontală și verticală, plat pe spate
Conexiune superioară: Față
Conexiune inferioară: Față
Pas de conexiune: 45 mm
Date de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: IV
Clasă de protecție electrică la atingere: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței; 2000...5000 m cu reducerea performanței
