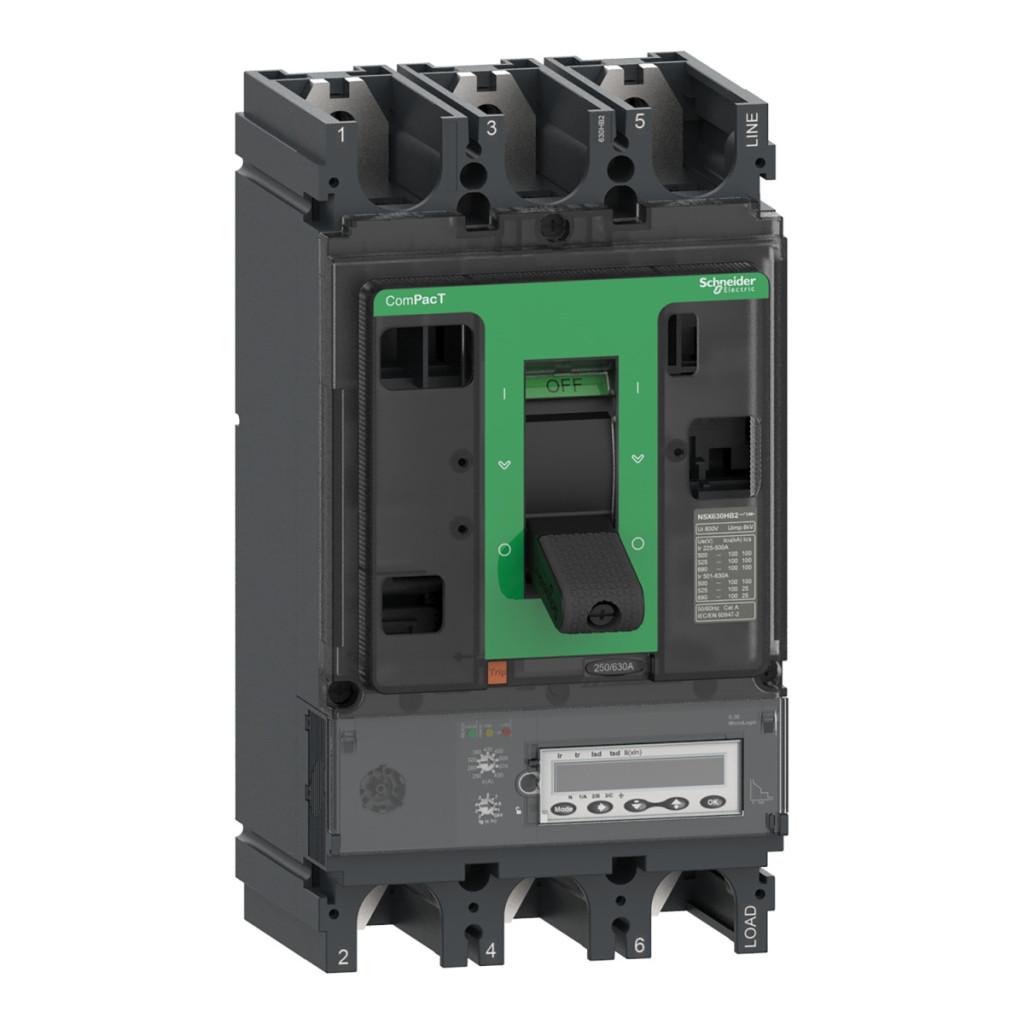

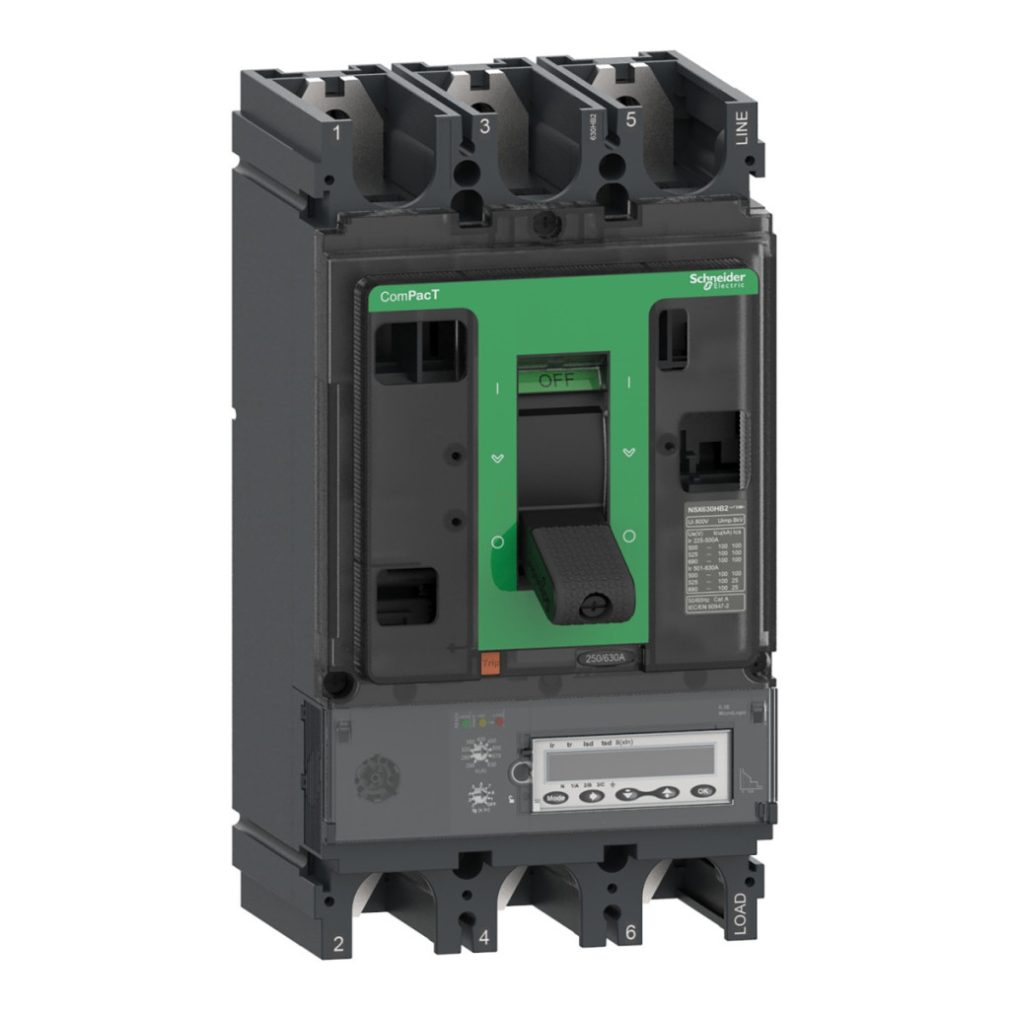

Întrerupătorul C63R36E630 din familia de produse ComPacT NSX de la Schneider Electric este un dispozitiv de protecție a circuitului extrem de puternic și versatil, dezvoltat pentru aplicații industriale și rețele de distribuție. Acest model special, disjunctorul NSX630R, are un design cu 3 poli și este destinat în principal utilizării în rețelele de distribuție. La baza disjunctorului se află unitatea electronică avansată de declanșare MicroLogic 6.3E, care funcționează la un curent nominal de 630 A la o temperatură ambiantă de 40 °C. Dispozitivul are o capacitate de întrerupere impresionantă: 200 kA la 220/240 V c.a., 380/415 V c.a. și 440 V c.a., precum și 80 kA la 500 V c.a., 65 kA la 525 V c.a. și 45 kA la 660/690 V c.a. Tensiunea nominală de funcționare de 690 V c.a. și codul de capacitate de întrerupere R 200 kA 415 V c.a. indică în mod clar că acest dispozitiv este proiectat pentru cele mai exigente condiții industriale. Valorile capacității de întrerupere sunt conforme cu standardul IEC 60947-2, ceea ce dovedește conformitatea echipamentului cu standardele internaționale de calitate. Unitatea de declanșare C63R36E630 are funcții de protecție cuprinzătoare, care sunt rezumate prin abrevierea LSIG: L - protecție la suprasarcină (pe termen lung), S - protecție la defecte de scurtă durată, I - protecție la defecte instantanee și G - protecție la defecte la împământare. Unitatea de declanșare este deosebit de versatilă în ceea ce privește opțiunile de reglare. Intervalul de reglare a protecției pe termen lung poate fi setat între 250 și 630 A în 9 trepte diferite, în timp ce întârzierea poate varia între 15 și 400 s la un curent de 1,5 x Ir. Protecția împotriva defectelor de scurtă durată poate fi setată între 1,5 și 10 x Ir, iar protecția împotriva defectelor instantanee între 1,5 și 11 x In. Valoarea de declanșare pentru protecția împotriva defectelor la împământare poate fi, de asemenea, reglată cu precizie: în intervalul 0,4-1 x In dacă In = 40 A, sau în intervalul 0,2-1 x In dacă In > 40 A. Funcțiile de protecție sunt completate de funcția de interblocare a zonei (ZSI). Un avantaj suplimentar al unității de declanșare este memoria termică de 20 de minute, care ia în considerare condițiile înainte și după declanșare pentru a asigura o protecție adecvată. Acest întrerupător are capacități avansate de comunicare și măsurare, inclusiv un jurnal de evenimente cu marcaj temporal, înregistrarea valorilor maxime/minime, setări de protecție și alarmă și un contor de energie. Indicarea stării locale este asigurată de diverse LED-uri: un LED verde intermitent indică disponibilitatea operațională, un LED roșu indică o suprasarcină de 105% Ir, iar un LED portocaliu indică o suprasarcină de 90% Ir. Un afișaj LCD este utilizat pentru a afișa informațiile. Durata de viață mecanică a întrerupătorului este de 15.000 de cicluri, în timp ce durata de viață electrică variază între 2.000 și 8.000 de cicluri, în funcție de sarcină. Designul compact, cu o adâncime de 110 mm, o lățime de 140 mm și o înălțime de 255 mm, precum și o greutate netă de 6,2 kg, permite instalarea flexibilă în poziție orizontală sau verticală, montat pe planul posterior.
Schneider Electric ComPacT NSX (2021) - C63R36E630 - Întrerupător NSX630R, 200 kA 415 VAC, unitate de declanșare MicroLogic 6.3 E 630 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă: NSX630R
Tip de produs: Întrerupător automat
Aplicație: Distribuție
Descriere poli: 3P
Poli protejați: 3D
Curent nominal [In]: 630 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare izolație: Da, conform standardului EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
200 kA Icu 220/240 V c.a. 50/60 Hz, conform cu IEC 60947-2
200 kA Icu 380/415 V c.a. 50/60 Hz, conform cu IEC 60947-2
200 kA Icu 440 V CA 50/60 Hz, conform cu IEC 60947-2
80 kA Icu 500 V CA 50/60 Hz, conform cu IEC 60947-2
65 kA Icu 525 V CA 50/60 Hz, conform standardului IEC 60947-2
45 kA Icu 660/690 V CA 50/60 Hz, conform standardului IEC 60947-2
Cod capacitate de rupere: R 200 kA 415 V c.a.
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.3 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de protecție: L: protecție la suprasarcină (pe termen lung)
S: protecție la scurtcircuit pe termen scurt
I: protecție instantanee la scurtcircuit
G: protecție la defect la împământare
Curent nominal al unității de declanșare: 630 A la 40 °C
Control și conectare
Tip de control: Comutator
Metodă de montare a întrerupătorului: Fixă
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, așezată pe placa posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Față
Pas de conectare: 45 mm
Comunicare și afișare
Indicație locală: LED intermitent (verde) pentru starea de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Istoric cu marcaj temporal și tabele de evenimente, Valori maxime/minime, Setări de protecție și alarmă, Calitatea energiei, Cererea de curent și putere, Indicatori de întreținere, Valori instantanee și de cerere, Măsurarea energiei
Parametri fizici
Lățime (W): 140 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Greutate netă: 6,2 kg
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
Umiditate relativă: 0...95%
Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
