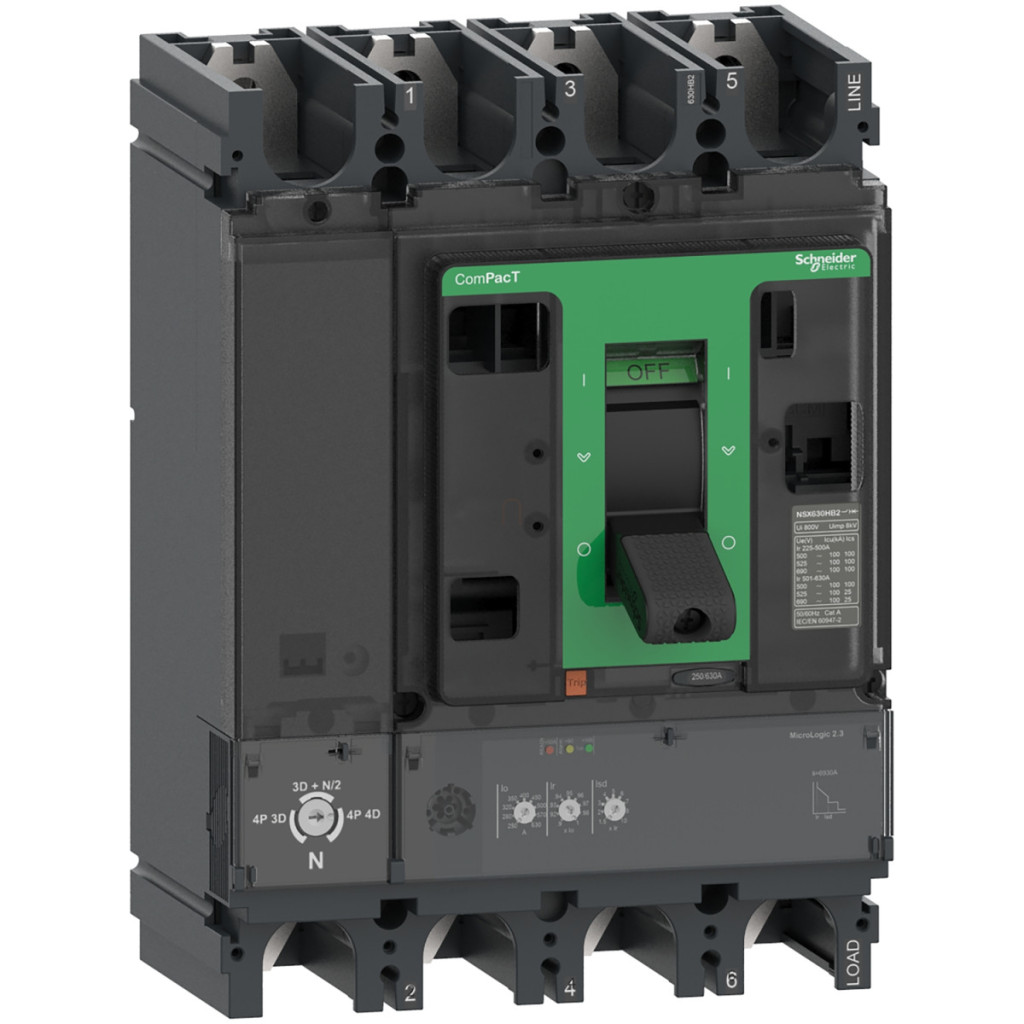

Schneider Electric ComPacT NSX630R este un întrerupător de circuit cu 4 poli de înaltă performanță, conceput special pentru aplicații industriale și rețele de distribuție. Întrerupătorul C63R42D630 are un curent nominal de 630 A și o capacitate de întrerupere remarcabilă de 200 kA la 415 VAC, ceea ce permite utilizarea sa în medii în care curenții de scurtcircuit pot fi extrem de mari. Întrerupătorul este echipat cu o unitate de declanșare electronică avansată MicroLogic 2.3, care oferă funcții de protecție LSoI (supraîncărcare, defect de scurtă durată, defect instantaneu). Dispozitivul de declanșare MicroLogic permite reglarea precisă a valorilor de protecție la suprasarcină (Ir) în intervalul 250-630 A, cu 9 setări diferite. Valoarea de protecție la defect cu întârziere scurtă (Isd) are, de asemenea, 9 setări diferite, în intervalul 1,5-10×Ir. Protecția instantanee la scurtcircuit (Ii) este fixată la 6900 A. Un avantaj suplimentar al produsului este memoria termică de 20 de minute, care reține datele înainte și după declanșare, sporind astfel siguranța echipamentului și a sistemului. Disjunctorul ComPacT NSX630R poate fi instalat în diverse moduri, atât orizontal, cât și vertical, și poate fi montat și pe peretele din spate. Dispozitivul are conexiuni frontale atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 45 mm. Starea disjunctorului este indicată de trei indicatoare LED: un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105%, iar un LED portocaliu indică o sarcină de 90%. Întrerupătorul are o lățime de 185 mm, o înălțime de 255 mm și o adâncime de 110 mm, oferind o soluție compactă în ciuda performanțelor sale ridicate. Întrerupătorul ComPacT NSX630R este conform cu standardul EN/IEC 60947-2 și funcționează în mod fiabil într-o gamă largă de condiții de mediu. Dispozitivul poate fi utilizat la temperaturi de funcționare cuprinse între -25 °C și +70 °C și funcționează la niveluri de umiditate relativă de până la 95%. Are un grad de protecție IP40 și rezistență la impact mecanic IK07 în conformitate cu standardele IEC. Întrerupătorul are o tensiune de izolare de 800 V CA și o tensiune de rezistență de 8 kV. Are categoria de supratensiune III și protecție electrică la atingere de clasa II pe panoul frontal. Produsul poate fi utilizat la altitudini de 0-2000 metri deasupra nivelului mării fără nicio reducere a performanței, în timp ce între 2000 și 5000 metri poate fi utilizat cu performanțe reduse.
Schneider Electric ComPacT NSX (2021) - C63R42D630 - Întrerupător NSX630R, 200 kA 415 VAC, unitate de declanșare MicroLogic 2.3 630 A, 4P4d date tehnice
Caracteristici generale
Seria: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a produsului: NSX630R
Tipul produsului: Întrerupător
Aplicație: Distribuție
Caracteristici electrice
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + N/2, 3D
Curent nominal: 630 A la 40 °C
Tensiune nominală de funcționare: 690 V CA 50/60 Hz
Tip rețea: CA
Frecvență rețea: 50/60 Hz
Adecvat pentru izolație: Da, conform EN/IEC 60947-2
Categorie de aplicare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 200 kA Icu 220/240 V c.a. 50/60 Hz
200 kA Icu 380/415 V c.a. 50/60 Hz
200 kA Icu 440 V c.a. 50/60 Hz
80 kA Icu 500 V AC 50/60 Hz
65 kA Icu 525 V AC 50/60 Hz
45 kA Icu 660/690 V AC 50/60 Hz
Cod capacitate de rupere: R 200 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 2.3
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), So: protecție la scurtcircuit cu întârziere scurtă și întârziere fixă, I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 630 A la 40 °C
Protecție la suprasarcină
Interval de reglare a curentului de declanșare cu întârziere lungă (Ir): 250...630 A
Setarea timpului de declanșare cu întârziere lungă: Fixă
Intervalul timpului de declanșare cu întârziere lungă: 400 s la 1,5 x Ir, 16 s la 6 x Ir, 11 s la 7,2 x Ir
Protecție la scurtcircuit
Interval de reglare a curentului de declanșare cu întârziere scurtă (Isd): 1,5...10 x Ir
Setarea timpului de declanșare cu întârziere scurtă: Fixă
Intervalul de setare a curentului de declanșare instantanee (Ii): 6900 A
Caracteristici mecanice și electrice
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 8000 de cicluri la 440 V In/2, 4000 de cicluri la 440 V In, 6000 de cicluri la 690 V In/2, 2000 de cicluri la 690 V In
Pierdere de putere pe pol: 39,7 W
Dimensiuni și montare
Metoda de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, pe o suprafață plană din spate
Conexiune în partea superioară: Față
Conexiune în partea inferioară: Față
Distanță de conectare: 45 mm
Lățime: 185 mm Înălțime: 255 mm Adâncime: 110 mm Condiții de mediu Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție la atingere: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -50...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000 m...5000 m cu reducerea performanței
