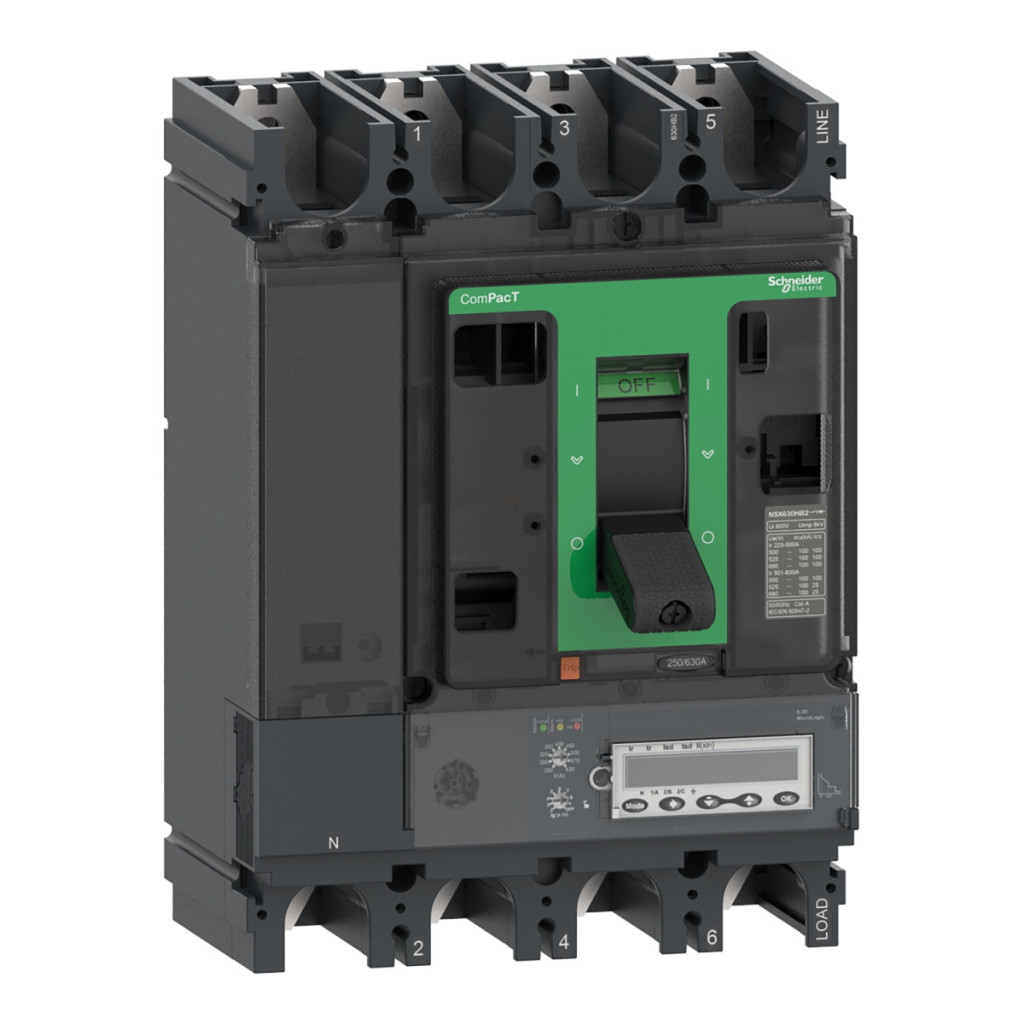

Întrerupătorul cu patru poli Schneider Electric ComPacT NSX seria C63R46E630 oferă performanțe și fiabilitate remarcabile în sistemele moderne de distribuție electrică. Acest întrerupător compact, dar cu o capacitate de întrerupere extrem de ridicată, este alegerea ideală pentru aplicații industriale, comerciale sau clădiri publice de mare putere, unde apar cerințe sporite de protecție. ComPacT NSX630R are un curent nominal de 630 A la 40 °C și oferă o capacitate de întrerupere remarcabilă de 200 kA la 415 VAC. Produsul poate fi utilizat într-o gamă largă de tensiuni de funcționare, până la maximum 690 V AC 50/60 Hz. Dispozitivul oferă protecție completă, deoarece unitatea de declanșare electronică MicroLogic 6.3 E include funcții de protecție L-S-I-G, adică oferă și protecție împotriva suprasarcinilor (L), întârzierilor de scurtă durată (S), scurtcircuitelor instantanee (I) și defectelor la pământ (G). Disjunctorul are, de asemenea, o funcție de deconectare care respectă standardul EN/IEC 60947-2. Unitatea de declanșare MicroLogic 6.3 E oferă opțiuni de setare extrem de versatile. Valoarea Ir a protecției cu întârziere lungă (protecție la suprasarcină) poate fi reglată în 9 trepte în intervalul 250-630 A, în timp ce valoarea tr a timpului de întârziere poate varia între 15-400 s la o sarcină de 1,5×Ir. Valoarea Isd a protecției cu întârziere scurtă (protecție la scurtcircuit) poate fi reglată între 1,5 și 10×Ir, iar timpul de întârziere tsd poate fi reglat între 0 și 0,4 s în starea I²t=off și între 0,1 și 0,4 s în starea I²t=on. Valoarea protecției instantanee la scurtcircuit Ii poate fi setată între 1,5-11×In, în timp ce valoarea protecției la defect la pământ Ig poate fi setată între 0,4-1×In (pentru 40 A) și 0,2-1×In (peste 40 A). Dispozitivul are, de asemenea, o memorie termică care stochează date pentru 20 de minute înainte și după declanșare. O altă caracteristică specială a întrerupătorului de circuit este funcția de blocare a selecției zonei (ZSI), care permite funcționarea selectivă a protecțiilor. Produsul include, de asemenea, funcții avansate de monitorizare, inclusiv un contor de energie, afișaj LCD și mai multe LED-uri de indicare locală (verde intermitent pentru starea de pregătire, roșu pentru suprasarcină de 105% și portocaliu pentru suprasarcină de 90%). Oferă o gamă largă de opțiuni de comunicare, inclusiv contorizare a energiei, istoric și jurnale de evenimente cu marcaj temporal, monitorizare a calității energiei, setări de protecție și alarmă și afișare instantanee a valorii cererii. Întrerupătorul NSX630R are un grad ridicat de protecție, IP40 conform IEC 60529 și IK07 conform IEC 62262. Intervalul de temperatură de funcționare este de la -25 la +70 °C, iar intervalul de temperatură de depozitare este de la -40 la +85 °C. Produsul poate fi utilizat fără degradarea performanței până la o altitudine de 2000 m deasupra nivelului mării și poate fi utilizat cu performanțe reduse la altitudini mai mari (între 2000 și 5000 m).
Schneider Electric ComPacT NSX (2021) - C63R46E630 - Întrerupător NSX630R, 200 kA 415 VAC, unitate de declanșare MicroLogic 6.3 E 630 A, 4P4d date tehnice
Caracteristici generale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă: NSX630R
Tip dispozitiv: Întrerupător
Aplicație: Distribuție
Poli
Număr de poli: 4P
Poli protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Parametri electrici
Curent nominal [In]: 630 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru deconectare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 200 kA Icu 220/240 V c.a. 50/60 Hz, 200 kA Icu 380/415 V c.a. 50/60 Hz, 200 kA Icu 440 V c.a. 50/60 Hz, 80 kA Icu 500 V CA 50/60 Hz, 65 kA Icu 525 V CA 50/60 Hz, 45 kA Icu 660/690 V CA 50/60 Hz
Cod capacitate de rupere: R 200 kA 415 V c.a.
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.3 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tipuri de protecție: L: împotriva suprasarcinilor (întârziată), S: împotriva scurtcircuitelor de scurtă durată, I: împotriva scurtcircuitelor instantanee, G: împotriva defectelor la împământare
Valoarea nominală a unității de declanșare: 630 A la 40 °C
Protecție cu întârziere lungă (supraîncărcare)
Tip setare Ir: Reglabilă în 9 trepte
Interval setare Ir: 250...630 A
tip de reglare întârziere tr: Reglabil
interval de reglare tr: 15...400 s la 1,5×Ir, 0,5...16 s la 6×Ir, 0,35...11 s la 7,2×Ir
Protecție cu întârziere scurtă
Tip de reglare Isd: Reglabil
Interval de reglare Isd: 1,5...10×Ir
Tipul setării întârzierii tsd: Reglabil în 5 pași
Intervalul de setare tsd: 0...0,4 s I²t=off, 0,1...0,4 s I²t=pornit
Protecție instantanee
Tipul de setare Ii: Reglabil
Interval de setare Ii: 1,5...11×In
Protecție la defect la împământare
Tipul de setare Ig: Reglabil în 9 trepte
Interval de setare Ig: 0,4...1×In pentru In=40A, 0,2...1×In pentru In>40A, Ig activare/dezactivare
Tipul setării întârzierii tg: reglabil în 5 trepte
Intervalul de setare tg: 0...0,4 s I²t=dezactivat, 0,1...0,4 s I²t=pornit
Alte caracteristici
Memorie termică: 20 de minute înainte și după declanșare
Setare protecție conductor zero: 0,5×Ir (3D + N/2), 1×Ir (4D), 1,6×Ir (3D + OSN), Fără protecție (3D)
Blocare selecție zonă ZSI: Disponibilă
Semnalele locale: LED intermitent (verde) pentru starea de pregătire, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip de măsurare: Contor de energie
Caracteristici mecanice
Tip de control: Pârghie de comutare
Metodă de montare a întrerupătorului: Fixă
Lățime: 185 mm
Înălțime: 255 mm
Adâncime: 110 mm
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Rezistență la impact IK: IK07, conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură de depozitare: -40...85 °C Umiditate relativă: 0...95% Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000...5000 m cu reducerea performanței
