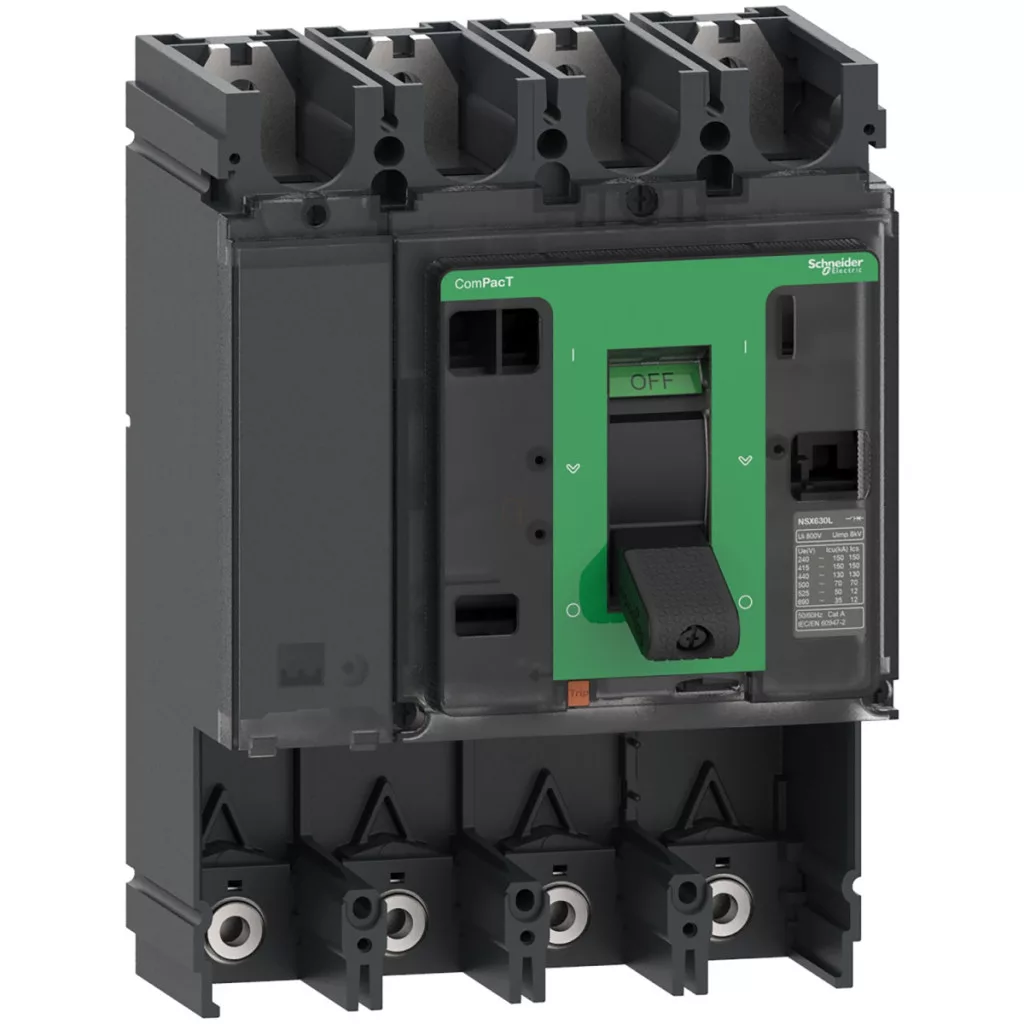

Cadrul de bază al disjunctorului Schneider Electric ComPacT NSX C63S4 este un disjunctor profesional, de înaltă performanță, conceput special pentru aplicații de distribuție. Acest model, care face parte din familia de produse NSX630S, este disponibil într-o versiune cu 4 poli, cu un curent nominal de 630 A, și este furnizat fără unitate de declanșare – aceasta din urmă trebuie comandată separat, în funcție de aplicația specifică. ComPacT NSX C63S4 are o capacitate de întrerupere remarcabilă de 100 kA la 415 V c.a., frecvență de rețea 50/60 Hz, oferind o protecție extrem de ridicată împotriva supracurentului și scurtcircuitelor. Capacitatea de întrerupere este remarcabilă și la alte niveluri de tensiune: 120 kA la 220/240 V c.a., 90 kA la 440 V c.a., 65 kA la 500 V c.a., 40 kA la 525 V c.a. și 25 kA la 660/690 V c.a. Această versatilitate permite utilizarea produsului într-o varietate de rețele electrice. Tensiunea nominală de funcționare este de 690 V c.a., ceea ce este conform cu standardul IEC 60947-2. Parametrii tehnici demni de menționat includ tensiunea de izolație de 800 V c.a. și rezistența la tensiune de impuls de 8 kV. Întrerupătorul are o funcție de deconectare (conform EN/IEC 60947-2) și o clasificare de categoria A. Durata sa de viață mecanică este de 15.000 de cicluri de comutare, în timp ce durata de viață electrică variază între 2.000 și 8.000 de cicluri, în funcție de sarcină. Dispozitivul are o funcționare de tip comutator și poate fi instalat cu o metodă de montare fixă. Conexiunile sunt situate pe partea frontală, cu o distanță de conectare de 45 mm. Dimensiunile dispozitivului sunt de 185 mm lățime, 255 mm înălțime și 110 mm adâncime, ceea ce permite o instalare compactă. Întrerupătorul ComPacT NSX funcționează în mod fiabil într-o gamă largă de condiții de mediu. În plus față de protecția IP40 (IEC 60529) și rezistența la impact IK07 (IEC 62262), produsul are o temperatură de funcționare cuprinsă între -25 °C și +70 °C. În ceea ce privește protecția împotriva șocurilor electrice, panoul frontal al produsului este de clasa II. Gradul de poluare este 3 (IEC 60664-1), iar categoria de supratensiune a produsului este III. Întrerupătorul este compatibil cu diverse accesorii, cum ar fi contacte auxiliare fără fir, unități de eliberare, separatoare de fază, protectoare de terminale, mânere rotative, contacte auxiliare standard, dispozitive de eliberare la cădere de tensiune MN, Dispozitive de eliberare MX și module standard de acționare a motorului, care măresc și mai mult gama de aplicații și flexibilitatea în diverse aplicații.
Schneider Electric ComPacT NSX (2021) - C63S4 - Cadru de bază pentru întrerupător, NSX630S, 100 kA 415 VAC 50/60 Hz, 630 A, fără unitate de declanșare, 4P date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX630S
Tipul produsului sau al componentei: Cadru de bază
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Poziția conductorului neutru: Stânga
Curent nominal: 630 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Funcție de deconectare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
120 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
40 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
65 kA Icu 500 V AC 50/60 Hz conform IEC 60947-2
90 kA Icu 440 V AC 50/60 Hz conform IEC 60947-2
25 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: S 100 kA 415 V c.a.
Tip de funcționare: Comutator
Metodă de montare: Fixă
Informații suplimentare
Tensiune de izolare: 800 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls rezistentă: 8 kV conform IEC 60947-2
Capacitate nominală de rupere:
100 kA 380/415 V c.a. 50/60 Hz conform IEC 60947-2
120 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
65 kA 500 V c.a. 50/60 Hz conform IEC 60947-2
90 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
12 kA 525 V c.a. 50/60 Hz conform IEC 60947-2
12 kA 660/690 V CA 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 15.000 de cicluri conform IEC 60947-2
Durată de viață electrică:
6000 cicluri 690 V c.a. 50/60 Hz In/2 conform IEC 60947-2
2000 cicluri 690 V c.a. 50/60 Hz In conform IEC 60947-2
4000 cicluri 440 V c.a. 50/60 Hz In conform IEC 60947-2
8000 cicluri 440 V CA 50/60 Hz In/2 conform IEC 60947-2
Montare și conectare
Suport de montare: Placă posterioară
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 45 mm
Tip de protecție: Fără protecție
Dimensiuni
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2, UL 60947-4-1
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
Avantaje tehnice
Curent nominal: 100A până la 630A și 2 capacități de rupere pentru 2 dimensiuni de întrerupătoare
Sunt disponibile versiuni cu 3 și 4 poli
Gamă largă de protecții electronice și termomagnetice
Sistem de cablare Plug and Ready și accesorii de comunicare
Acest cadru de bază nu include un dispozitiv de declanșare și este compatibil cu orice tip de dispozitiv de declanșare, care trebuie comandat separat
Compatibil cu dispozitivul de declanșare avansat cu contor de putere integrat: I, U, P, E, THD, f, CosPhi
