Întrerupătoarele din seria ComPacT NSX de la Schneider Electric oferă protecție fiabilă pentru sistemele electrice profesionale. Întrerupătorul compact de tip C63V35E630, NSX630HB1, este proiectat special pentru sisteme de distribuție industriale și comerciale de înaltă performanță, unde capacitatea mare de întrerupere și protecția precisă sunt esențiale. Acest întrerupător de circuit cu 3 poli are un curent nominal de 630 A la o temperatură ambiantă de 40 °C și o capacitate de întrerupere remarcabilă de 75 kA la 690 V c.a. Unitatea de declanșare electronică MicroLogic 5.3 E oferă funcții de protecție LSI: protecție la suprasarcină (L), protecție la scurtcircuit de scurtă durată (S) și protecție la scurtcircuit instantaneu (I). Protecția la suprasarcină (Ir) poate fi reglată în 9 trepte între 250 și 630 A, protecția la scurtcircuit de scurtă durată (Isd) poate fi reglată în 9 setări diferite între 1,5 și 10 x Ir, în timp ce protecția la scurtcircuit instantaneu (Ii) poate fi reglată cu precizie în intervalul 1,5 până la 11 x In. Funcția de memorie termică rămâne activă timp de 20 de minute înainte și după declanșare, asigurând o protecție eficientă a echipamentului. Disjunctorul oferă opțiuni flexibile de montare: poate fi montat pe partea din spate și poate fi instalat atât pe orizontală, cât și pe verticală. Punctele de conectare sunt situate în partea din față, atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 45 mm. Dispozitivul are capacități extinse de comunicare: măsurarea energiei, valori maxime/minime, setări de protecție și alarmă, indicatori de întreținere, valori instantanee și de cerere, calitatea energiei, istoricul cu marcaj temporal și jurnale de evenimente, precum și cererea de curent și energie. Indicatorii de pe panoul frontal - un LED verde intermitent indică starea de funcționare, un LED roșu indică o suprasarcină de 105% Ir, iar un LED portocaliu indică o suprasarcină de 90% Ir - simplifică diagnosticarea. Afișajul LCD oferă informații detaliate suplimentare despre funcționare și consumul de energie. Întrerupătorul are o tensiune de izolare de 800 V c.a. și o rezistență la supratensiune de 8 kV. Durata sa de viață mecanică este de 15.000 de cicluri, în timp ce durata de viață electrică poate fi de până la 8.000 de cicluri la 440 V In/2 sarcină. Dispozitivul are un grad de protecție IP40 și o rezistență la impact IK07, oferind o protecție adecvată într-o varietate de condiții de mediu. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar temperatura de depozitare este între -40 °C și +85 °C. Întrerupătorul C63V35E630 are o lățime de 140 mm, o înălțime de 255 mm și o adâncime de 110 mm, cu o greutate netă de 6,2 kg.

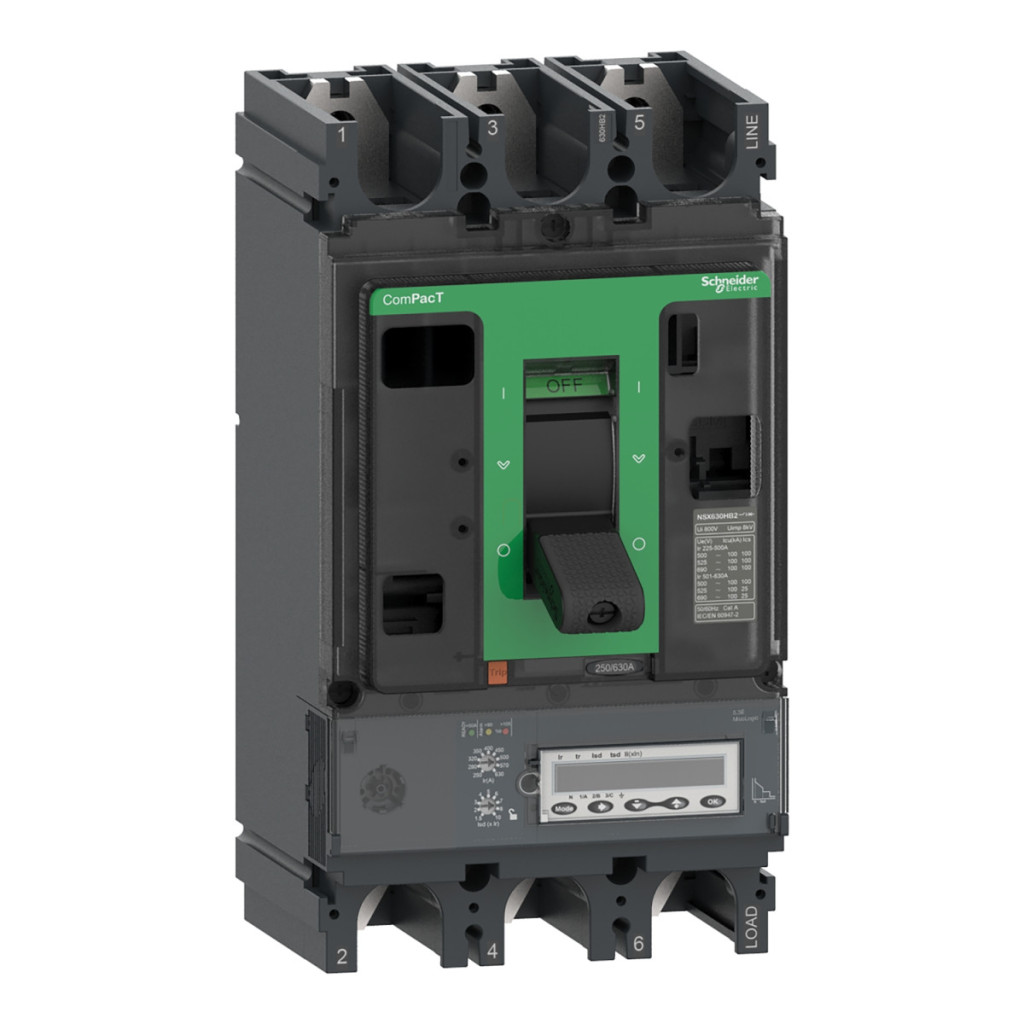

Schneider Electric ComPacT NSX (2021) - C63V35E630 - Întrerupător NSX630HB1, 75 kA 690 VAC, unitate de declanșare MicroLogic 5.3 E 630 A, date tehnice 3P3d
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX630HB1
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal: 630 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere: 85 kA Icu la 500 V c.a. 50/60 Hz (conform IEC 60947-2)
80 kA Icu la 525 V c.a. 50/60 Hz (conform IEC 60947-2)
75 kA Icu la 660/690 V c.a. 50/60 Hz (conform IEC 60947-2)
Cod capacitate de întrerupere: HB1 75 kA 690 V c.a.
Date unitate de declanșare
Denumire unitate de declanșare: MicroLogic 5.3 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSI
Tip de control: Manetă de comutare
Metoda de montare a întrerupătorului: Fixă
Tensiune nominală de izolare: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Date de funcționare
Capacitate nominală de întrerupere: 85 kA la 500 V c.a. 50/60 Hz (conform IEC 60947-2)
80 kA la 525 V c.a. 50/60 Hz (conform IEC 60947-2)
75 kA la 660/690 V c.a. 50/60 Hz (conform IEC 60947-2)
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 8000 de cicluri la 440 V In/2 curent
4000 de cicluri la 440 V In curent
6000 de cicluri la 690 V In/2 curent
2000 de cicluri la 690 V In curent
Disipare de putere pe pol: 39,7 W
Setări de protecție
Tip de protecție: L: protecție la suprasarcină (pe termen lung)
S: protecție la scurtcircuit de scurtă durată
I: protecție la scurtcircuit instantaneu
Valoarea nominală a unității de declanșare: 630 A la 40 °C
Intervalul de setare a protecției de lungă durată Ir: 250...630 A
Interval de reglare a întârzierii pe termen lung tr: 15...400 s la 1,5 x Ir
0,5...16 s la 6 x Ir
0,35...11 s la 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Domeniul de reglare a declanșării protecției de scurtă durată Isd: 1,5...10 x Ir
Domeniul de reglare a întârzierii de scurtă durată tsd: 0...0,4 s I²t=off
0,1...0,4 s I²t=on
Domeniul de reglare a declanșării protecției instantanee Ii: 1,5...11 x In
Semnalele și comunicarea
Semnal local: LED intermitent (verde) pentru starea de pregătire
LED 105 % Ir (roșu) pentru suprasarcină
LED 90 % Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Măsurare energie
Valori maxime/minime
Setări de protecție și alarmă
Indicatori de întreținere
Valori instantanee și de cerere
Calitatea energiei
Istoric cu marcaj temporal și jurnale de evenimente
Curent și putere de cerere
Caracteristici fizice
Lățime: 140 mm
Înălțime: 255 mm
Adâncime: 110 mm
Parametri de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasa de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea puterii 2000 m...5000 m cu reducerea puterii
