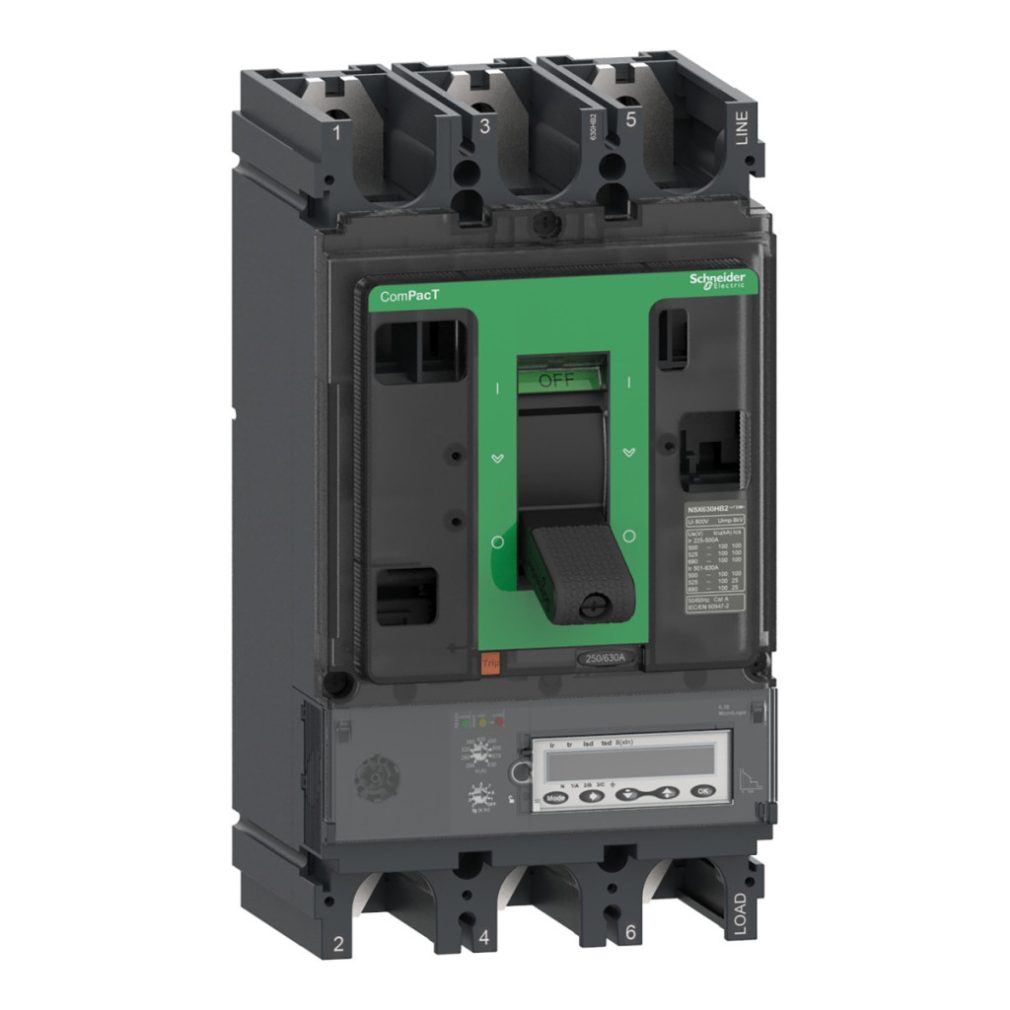

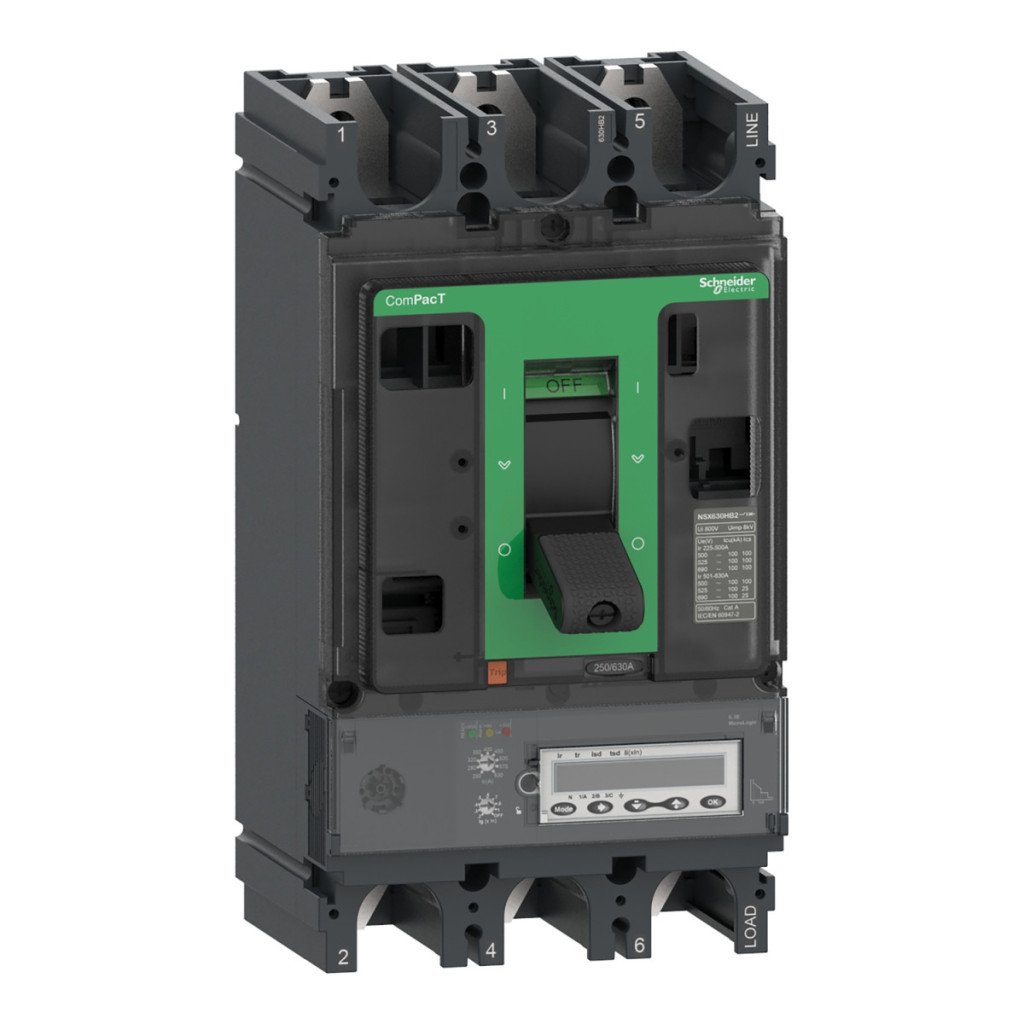

Întrerupătorul compact Schneider Electric ComPacT NSX seria C63V36E630 este un dispozitiv de protecție a alimentării extrem de versatil și puternic, care oferă protecție fiabilă în special în rețelele industriale și comerciale de distribuție de mari dimensiuni. Acest întrerupător de circuit cu 3 poli NSX630HB1 are un curent nominal de 630 A la o temperatură ambiantă de 40 °C și o capacitate de întrerupere remarcabilă de 75 kA la 690 V c.a. La baza dispozitivului se află unitatea de declanșare electronică MicroLogic 6.3 E, care oferă funcții complete de protecție: protecție împotriva suprasarcinilor cu întârziere lungă (L), protecție împotriva scurtcircuitelor cu întârziere scurtă (S), protecție instantanee împotriva scurtcircuitelor (I) și protecție împotriva defectelor la împământare (G). Unitatea de declanșare are opțiuni de setare extrem de flexibile: protecția cu întârziere lungă poate fi reglată în 9 trepte între 250 și 630 A, în timp ce timpul de întârziere poate fi reglat între 15 și 400 s (la 1,5x Ir). Pentru protecția la scurtcircuit cu întârziere scurtă, valoarea curentului poate fi setată în intervalul 1,5-10x Ir, în timp ce protecția la scurtcircuit instantaneu poate fi setată între 1,5-11x In. Protecția la defect la împământare este, de asemenea, reglată cu precizie și poate fi configurată în intervalul 0,2-1x In (pentru In peste 40 A) cu mai multe opțiuni de întârziere. Caracteristicile tehnice remarcabile ale întrerupătorului includ tensiunea de izolare de 800 V CA și rezistența la tensiune de impuls de 8 kV. Durata de viață mecanică este de 15.000 de cicluri de comutare, în timp ce durata de viață electrică este de 4.000 de cicluri la 440 V In 2000 de cicluri la 690 V. Dispozitivul are protecție IP40 și rezistență la impact IK07, precum și o gamă largă de temperaturi de funcționare (-25 °C până la +70 °C). Întrerupătorul este compact ca dimensiuni: 140 mm lățime, 255 mm înălțime și 110 mm adâncime, cântărind doar 6,2 kg. NSX630HB1 este unic prin capacitățile sale avansate de comunicare și gestionare a datelor. Întrerupătorul, echipat cu un afișaj LCD, are o funcție de măsurare a energiei și poate afișa și transmite o gamă largă de date: valori instantanee și de cerere, setări de protecție și alarmă, calitatea energiei, evenimente marcate cu data și ora, indicatori de întreținere, cererea de curent și energie, precum și valorile maxime și minime. Funcția de blocare a selectorului de zonă (ZSI) crește și mai mult selectivitatea și fiabilitatea sistemului. Disjunctorul este, de asemenea, echipat cu indicatoare locale clare: un LED verde intermitent indică starea de funcționare, în timp ce LED-urile roșii (105% Ir) și portocalii (90% Ir) indică suprasarcină.
Schneider Electric ComPacT NSX (2021) - C63V36E630 - Întrerupător NSX630HB1, 75 kA 690 VAC, unitate de declanșare MicroLogic 6.3 E 630 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX630HB1
Tipul produsului sau al componentei: Întrerupător automat
Domeniu de aplicare: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal: 630 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvarea pentru izolație: Da, conform EN/IEC 60947-2
Capacitate de rupere
85 kA Icu la 500 V c.a. 50/60 Hz, conform IEC 60947-2
80 kA Icu la 525 V c.a. 50/60 Hz, conform standardului IEC 60947-2
75 kA Icu 660/690 V c.a. 50/60 Hz, conform standardului IEC 60947-2
Cod capacitate de rupere: HB1 75 kA 690 V AC
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.3 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de control: Manetă de comutare
Metodă de montare a întrerupătorului: Fixă
Date suplimentare
Tensiune de izolare: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Capacitate de întrerupere în funcțiune:
85 kA la 500 V c.a. 50/60 Hz, conform cu IEC 60947-2
80 kA la 525 V c.a. 50/60 Hz, conform cu IEC 60947-2
75 kA la 660/690 V c.a. 50/60 Hz, conform standardului IEC 60947-2
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică:
8000 cicluri la 440 V In/2
4000 cicluri la 440 V In
6000 cicluri la 690 V In/2
2000 cicluri la 690 V In
Caracteristici fizice
Pierdere de putere pe pol: 39,7 W
Lățime: 140 mm
Înălțime: 255 mm
Adâncime: 110 mm
Greutate netă: 6,2 kg
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de rezistență la impact IK: IK07, conform standardului IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței, 2000 m...5000 m cu reducerea performanței
