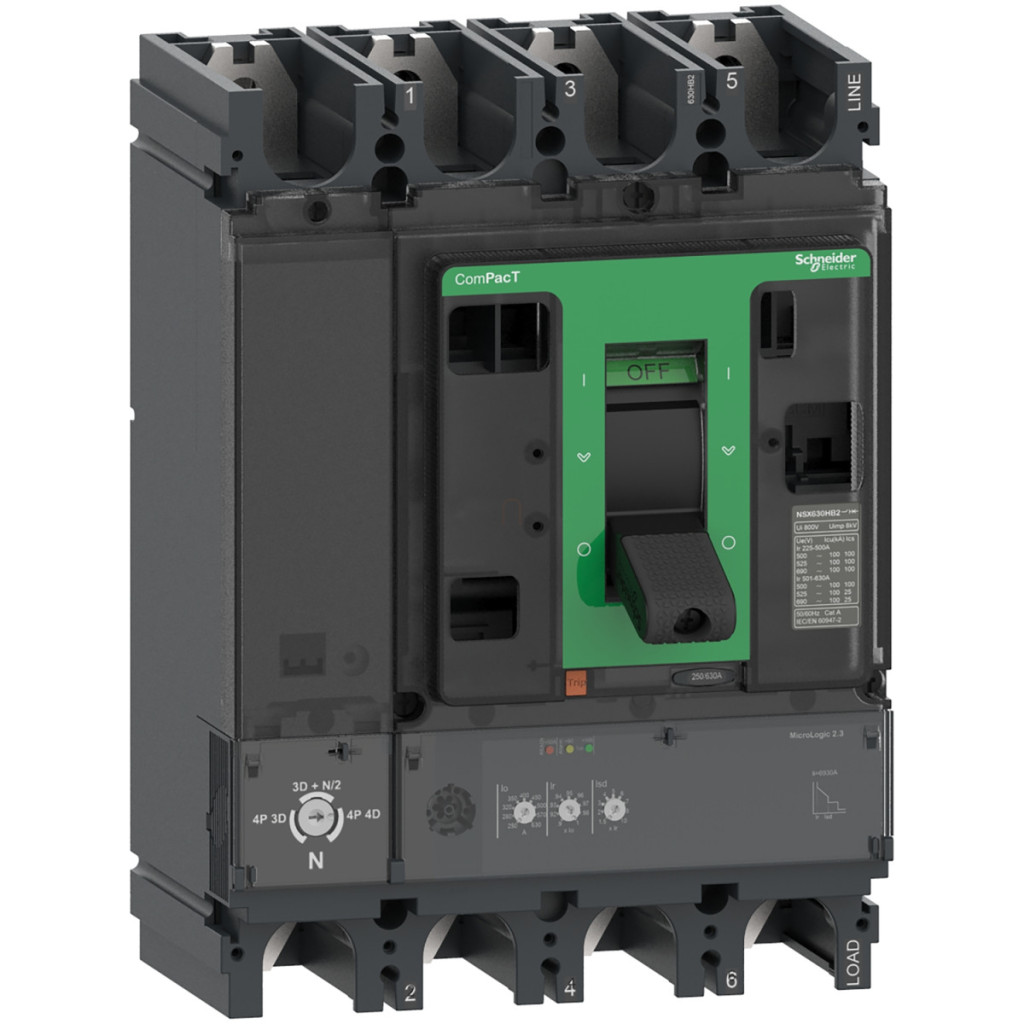

Schneider Electric ComPacT NSX (2021) - C63V42D630 - Întrerupător NSX630HB1, 75 kA 690 VAC, unitate de eliberare MicroLogic 2.3 630 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX630HB1
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polului: 4P
Descrierea polului protejat: 4D, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Parametri electrici
Curent nominal [In]: 630 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 85 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2
80 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2
75 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: HB1 75 kA 690 V AC
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 2.3
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSoI
Valoare nominală a unității de declanșare: 630 A la 40 °C
Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabilă în 9 trepte
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 250...630 A Tipul setării întârzierii protecției cu întârziere lungă tr: Fix 400 s la 1,5 x Ir, 16 s la 6 x Ir, 11 s la 7,2 x Ir
Setare protecție conductor neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Fără protecție (3D)
Memorie termică: 20 minute înainte și după declanșare
Tip setare declanșare protecție întârziere scurtă Isd: Reglabil în 9 trepte
Interval de setare declanșare protecție întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Fixă
Tipul de setare a declanșării protecției instantanee Ii: Fixă
Intervalul de setare a declanșării protecției instantanee [Ii]: 6900 A
Control și semnale
Tip control: Manetă comutator
Semnal local: LED intermitent (verde) pentru starea de pregătire
LED 105% Ir (roșu) pentru suprasarcină
LED 90% Ir (portocaliu) pentru suprasarcină
Caracteristici mecanice
Metoda de montare a întrerupătorului: Fixă
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, așezată pe spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță între conexiuni: 45 mm
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Fiabilitate
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 8000 de cicluri la 440 V In/2
4000 de cicluri la 440 V In
6000 de cicluri la 690 V In/2
2000 de cicluri la 690 V In
Pierdere de putere pe pol: 39,7 W
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducerea puterii
2000 m...5000 m cu reducere a performanței
