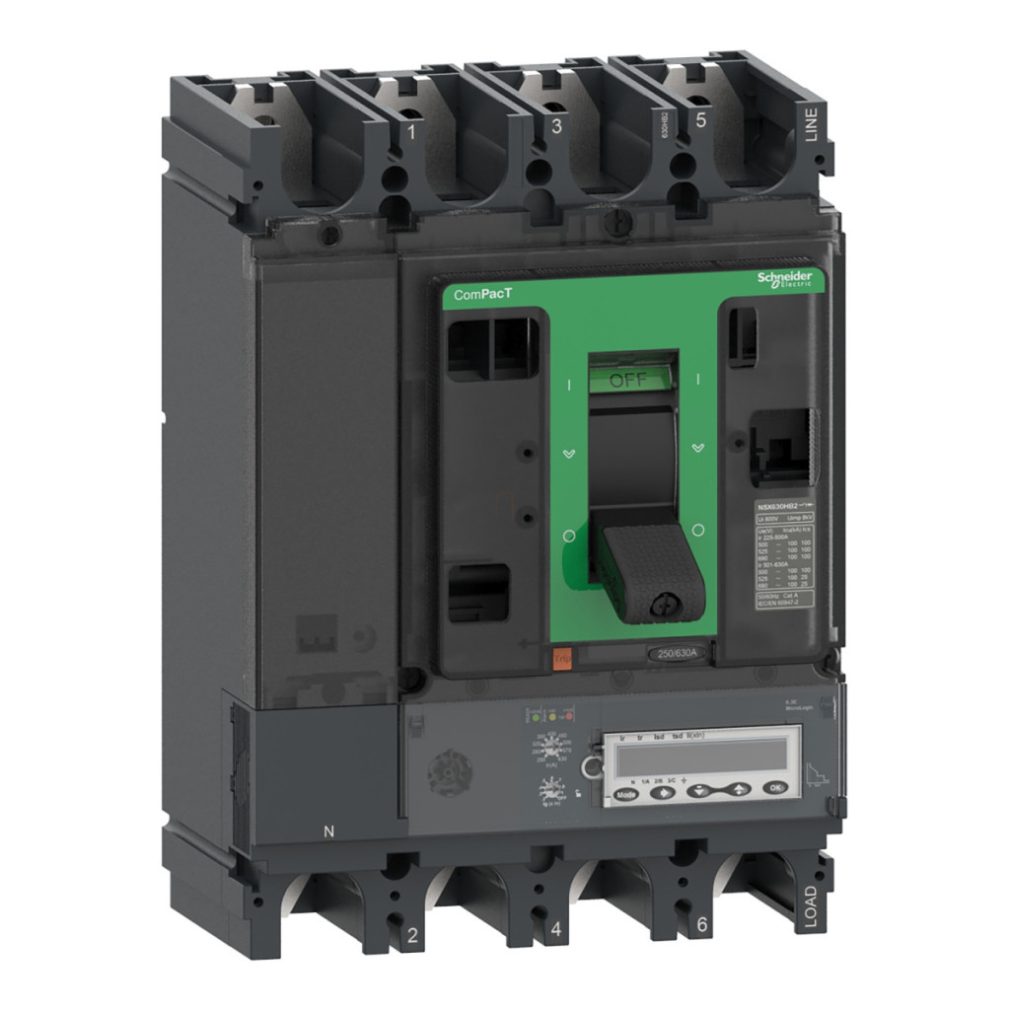

Întrerupătorul Schneider Electric ComPacT NSX630HB1 este un produs de vârf, conceput pentru a proteja sistemele industriale și comerciale de distribuție de mari dimensiuni. Acest întrerupător compact cu 4 poli, cu numărul de referință C63V46E630, oferă o capacitate de întrerupere remarcabilă, fiind ideal pentru sistemele electrice cu cerințe ridicate. Întrerupătorul ComPacT NSX630HB1 are un curent nominal de 630 A la o temperatură ambiantă de 40 °C și funcționează la o tensiune de funcționare de 690 V c.a. 50/60 Hz. Capacitatea sa excepțională de întrerupere de 75 kA la 660/690 V c.a., 80 kA la 525 V c.a. și 85 kA la 500 V c.a. îl face extrem de fiabil în protecția împotriva supracurentului și a scurtcircuitelor. NSX630HB1 este conform cu standardul EN/IEC 60947-2 și este, de asemenea, potrivit pentru izolație, sporind și mai mult versatilitatea sa în aplicații industriale. Unitatea de declanșare electronică MicroLogic 6.3 E oferă protecție completă împotriva suprasarcinii, scurtcircuitelor și defectelor la împământare, oferind în același timp funcții avansate de măsurare și comunicare. Întrerupătorul are o funcție de protecție LSIG care oferă patru tipuri diferite de protecție: L (protecție împotriva suprasarcinilor de lungă durată), S (protecție împotriva scurtcircuitelor de scurtă durată), I (protecție instantanee împotriva scurtcircuitelor) și G (protecție împotriva defectelor la pământ). Unitatea de declanșare MicroLogic 6.3 E oferă o gamă largă de setări pentru diferiți parametri de protecție: protecția cu întârziere lungă (Ir) poate fi setată între 250 și 630 A cu 9 setări diferite, protecția cu întârziere scurtă (Isd) poate fi setată între 1,5 și 10 ori Ir, protecția instantanee (Ii) poate fi setată între 1,5 și 11 ori In, în timp ce protecția împotriva defectelor la împământare (Ig) poate fi setată între 0,2 și 1 ori In pentru curenți mai mari. Disjunctorul are, de asemenea, o memorie termică care stochează datele de temperatură pentru 20 de minute înainte și după declanșare, asigurând protecție continuă în cazul suprasarcini repetate. Disjunctorul ComPacT NSX630HB1 are o serie de caracteristici avansate, cum ar fi contorizarea energiei, monitorizarea calității energiei, indicatoare de întreținere și jurnale de evenimente cu marcaj temporal. Afișajul LCD oferă informații ușor de citit despre starea curentă, în timp ce indicatorii LED (LED verde intermitent pentru starea de pregătire, LED roșu pentru suprasarcină de 105% și LED portocaliu pentru suprasarcină de 90%) oferă feedback vizual imediat cu privire la starea întrerupătorului. Disjunctorul dispune, de asemenea, de interblocare selectivă pe zone (ZSI), care îmbunătățește declanșarea selectivă în sistemele de protecție pe mai multe niveluri. Cu cerințe reduse de întreținere și durată lungă de viață (15.000 de cicluri de funcționare mecanice și până la 8.000 de cicluri de funcționare electrice), ComPacT NSX630HB1 este alegerea ideală pentru protecția pe termen lung a sistemelor electrice critice.
Schneider Electric ComPacT NSX (2021) - C63V46E630 - Întrerupător NSX630HB1, 75 kA 690 VAC, unitate de declanșare MicroLogic 6.3 E 630 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX630HB1
Tipul produsului sau componentului: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D, 3D + OSN, 3D + N/2, 3D
Poziția conductorului neutru: Stânga
Curent nominal: 630 A la 40 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tipul rețelei: c.a.
Frecvența rețelei: 50/60 Hz
Adecvarea pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 85 kA Icu 500 V c.a. 50/60 Hz (conform IEC 60947-2) 80 kA Icu 525 V AC 50/60 Hz (conform IEC 60947-2) 75 kA Icu 660/690 V AC 50/60 Hz (conform IEC 60947-2)
Cod capacitate de rupere: HB1 75 kA 690 V AC
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.3 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de control: Pârghie de comutare
Metoda de montare a întrerupătorului: Fixă
Caracteristici electrice
Tensiune nominală de izolare: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Capacitate nominală de întrerupere: 85 kA 500 V c.a. 50/60 Hz (conform IEC 60947-2)
80 kA 525 V c.a. 50/60 Hz (conform IEC 60947-2)
75 kA 660/690 V c.a. 50/60 Hz (conform IEC 60947-2) Durată de viață mecanică: 15.000 de cicluri Durată de viață electrică:8000 de cicluri la 440 V In/2 4000 de cicluri la 440 V In 6000 de cicluri la 690 V In/2 2000 de cicluri la 690 V In Disipare de putere pe pol: 39,7 W
Setări de protecție
Tip de protecție: L: protecție la suprasarcină (întârziere lungă)
S: protecție la scurtcircuit (întârziere scurtă)
I: protecție instantanee la scurtcircuit
G: protecție la defect la împământare
Valoarea nominală a unității de declanșare: 630 A la 40 °C
Tipul de setare a valorii de declanșare a protecției cu întârziere lungă Ir: 9 setări reglabile
Intervalul de setare a valorii de declanșare a protecției cu întârziere lungă: 250...630 A
Interval de reglare a întârzierii protecției cu întârziere lungă: 15...400 s pentru 1,5 x Ir
0,5...16 s pentru 6 x Ir
0,35...11 s pentru 7,2 x Ir
Caracteristici fizice
Lățime: 185 mm Înălțime: 255 mm Adâncime: 110 mm Greutate netă: 8,13 kg Caracteristici de mediu Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3 (conform IEC 60664-1)
Grad de protecție IP: IP40 (conform IEC 60529)
Grad de protecție IK: IK07 (conform IEC 62262)
Temperatură ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii 2000 m...5000 m cu reducere a puterii
