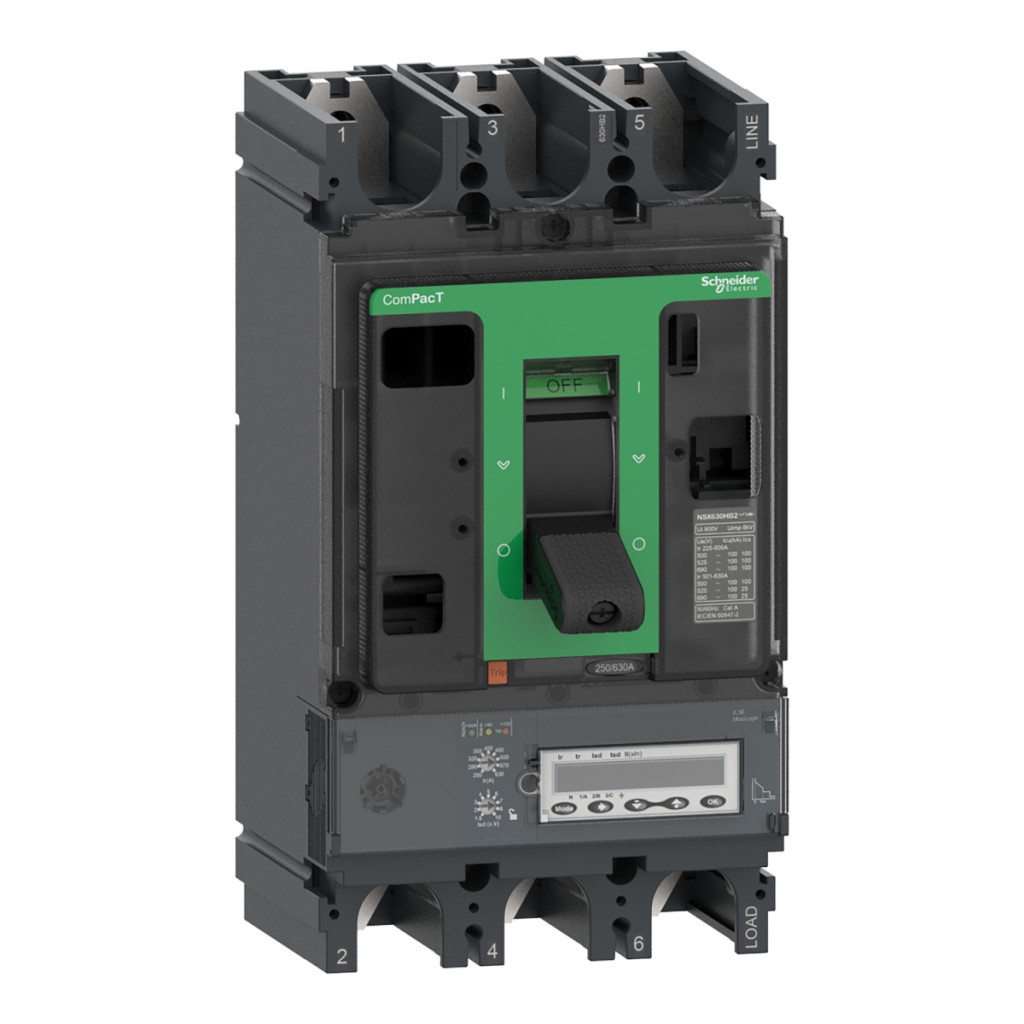

Întrerupătorul Schneider Electric ComPacT NSX C63W35E630 este un dispozitiv de protecție a circuitului de înaltă calitate și performanță, conceput în principal pentru sarcini de protecție în rețelele de distribuție industriale. Acest dispozitiv special NSX630HB2 are un design cu 3 poli și este alegerea perfectă pentru aplicații care necesită o capacitate ridicată de întrerupere a scurtcircuitelor și funcții sofisticate de protecție. Întrerupătorul ComPacT NSX630HB2 are o capacitate de întrerupere remarcabilă de 100 kA la 690 VAC, asigurând o protecție excepțională chiar și în cele mai exigente medii industriale. Dispozitivul are un curent nominal de 630 A la o temperatură ambiantă de 40 °C, ceea ce permite o gamă largă de aplicații. Întrerupătorul este echipat cu o unitate de declanșare electronică de tip MicroLogic 5.3 E, care oferă funcții de protecție LSI (întârziere lungă, întârziere scurtă și scurtcircuit instantaneu). Această soluție inteligentă de protecție permite personalizarea precisă a setărilor pentru o anumită aplicație, oferind în același timp capacități avansate de măsurare și comunicare. Unitatea de declanșare MicroLogic 5.3 E oferă o gamă largă de opțiuni de setare. Protecția cu întârziere lungă poate fi reglată cu 9 setări diferite în intervalul 250-630 A, în timp ce timpul de întârziere poate fi setat între 15 și 400 de secunde la un curent de 1,5 ori Ir. Protecția la scurtcircuit cu întârziere scurtă poate fi setată la 1,5-10 ori Ir cu 9 setări diferite, iar timpul de întârziere poate fi selectat între 0 și 0,4 secunde cu 5 valori diferite. Protecția instantanee la scurtcircuit poate fi setată la 1,5-11 ori In. Dispozitivul are, de asemenea, o memorie termică de 20 de minute înainte și după declanșare, ceea ce sporește fiabilitatea protecției. Disjunctorul C63W35E630 dispune, de asemenea, de interblocare selectivă pe zone (ZSI), care sporește și mai mult eficiența coordonării protecției. Acest disjunctor Schneider Electric are, de asemenea, capacități avansate de comunicare și măsurare. Este echipat cu un afișaj LCD care permite afișarea locală a diverselor parametri. În plus față de funcția de contor de energie încorporată, acesta poate comunica și date privind consumul de energie, setările de protecție și alarmă, evenimente marcate cu data și ora și tabele de defecte, valori instantanee și de cerere, precum și date privind calitatea energiei. Dispozitivul oferă, de asemenea, indicatori de întreținere, măsurarea curentului și a cererii de energie electrică și înregistrarea valorilor maxime și minime. Starea locală este indicată de un LED verde intermitent (gata de funcționare), un LED roșu (supraîncărcare de 105%) și un LED portocaliu (supraîncărcare de 90%). În ceea ce privește designul fizic, întrerupătorul are o lățime de 140 mm, o înălțime de 255 mm și o adâncime de 110 mm, cu o greutate netă de 6,2 kg. Dispozitivul este montat pe o placă din spate și poate fi instalat atât pe orizontală, cât și pe verticală. Conexiunile sunt situate în partea din față, atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 45 mm. Intervalul de temperatură de funcționare este între -25 și +70 °C, în timp ce temperatura de depozitare poate fi între -40 și +85 °C. Dispozitivul poate fi utilizat la sarcină maximă până la o altitudine de 0-2000 m deasupra nivelului mării și la sarcină redusă între 2000 și 5000 m. Caracteristicile suplimentare de protecție includ protecție IP40 (conform IEC 60529) și rezistență la impact IK07 (conform IEC 62262). Disjunctorul este conform cu EN/IEC 60947-2, aparține categoriei de supratensiune III și are clasa de protecție la atingere II pe partea frontală. Caracteristicile tehnice suplimentare ale întrerupătorului C63W35E630 includ o disipare de putere de 39,7 W pe pol, o tensiune nominală de izolare de 800 V și o tensiune nominală de impuls de 8 kV.
Date tehnice întrerupător ComPacT NSX630HB2
Date de bază
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX630HB2
Tipul produsului sau al componentei: Întrerupător
Aplicație: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Caracteristici electrice
Curent nominal [In]: 630 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Capacitate de izolare: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de rupere: 100 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 100 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 100 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de rupere: HB2 100 kA 690 V c.a.
Tensiune nominală de izolare [Ui]: 800 V AC 50/60 Hz
Tensiune nominală de impuls [Uimp]: 8 kV
Capacitate nominală de rupere în funcționare [Ics]: 100 kA 500 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere în funcționare [Ics]: 100 kA 525 V CA 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]:100 kA 660/690 V CA 50/60 Hz conform IEC 60947-2. Caracteristici mecanice Durată de viață mecanică: 15.000 de cicluri Durată de viață electrică: 8.000 de cicluri 440 V In/2 Durată de viață electrică: 4.000 de cicluri 440 V In 8000 cicluri 440 V In/2
Durată de viață electrică: 4000 cicluri 440 V In
Durată de viață electrică: 6000 cicluri 690 V In/2
Durată de viață electrică: 2000 cicluri 690 V In
Disipare de putere pe pol: 39,7 W
Bază de montare: Placă posterioară
Poziție de montare: Orizontală și verticală, la nivel cu placa din spate
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanță de conectare: 45 mm
Unitate de protecție și declanșare
Denumirea unității de declanșare: MicroLogic 5.3 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSI
Tip de control: Pârghie
Metoda de montare a întrerupătorului: Fixă
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), S: protecție la scurtcircuit cu întârziere scurtă, I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 630 A la 40 °C
Tip de setare a curentului de funcționare cu întârziere lungă Ir (protecție termică): Reglabil 9 setări
[Ir] interval de reglare a curentului de funcționare al protecției cu întârziere lungă: 250...630 A
Tip de reglare a întârziere protecție cu întârziere lungă tr: Reglabil
[tr] interval de reglare a întârzierii lungi: 15...400 s pentru 1,5 x Ir, 0,5...16 s pentru 6 x Ir, 0,35...11 s pentru 7,2 x Ir
Memorie termică: 20 minute înainte și după declanșare
Tipul de setare a curentului de funcționare al protecției cu întârziere scurtă Isd: Reglabil 9 setări
[Isd] Intervalul de setare a curentului de funcționare al protecției cu întârziere scurtă: 1,5...10 x Ir
Tip setare întârziere protecție cu întârziere scurtă tsd: Reglabil 5 setări
[tsd] interval setare întârziere protecție cu întârziere scurtă: 0…0,4 s I²t=off, 0,1...0,4 s I²t=pornit
Tip de setare a curentului de funcționare a protecției instantanee Ii: Reglabil
[Ii] Interval de setare a curentului de funcționare a protecției instantanee: 1,5...11 x In
Protecție la defect la împământare: Niciuna
Blocare selectivă pe zone ZSI: Da
Semnalizare și comunicare
Număr de sloturi: 6 sloturi
Semnal local: LED intermitent (verde) pentru starea de funcționare, LED 105% Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Măsurarea energiei, Setări de protecție și alarmă, Istoric cu marcaj temporal și jurnale de evenimente, Valori instantanee și de cerere, Calitatea energiei, Indicatori de întreținere, Curent și putere la cerere, Valori maxime/minime
Dimensiuni și condiții de mediu
Lățime (W): 140 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Greutate netă: 6,2 kg
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de contaminare: 3 conform IEC 60664-1
Clasa de protecție IP: IP40 conform IEC 60529
Clasa de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -40…85 °C Umiditate relativă: 0…95 % Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii
