Întrerupătorul din seria ComPacT NSX de la Schneider Electric, tip C63W36M500 NSX630HB2, este un întrerupător extrem de fiabil și versatil, conceput special pentru aplicații de protecție a motoarelor. Acest întrerupător compact este disponibil într-o versiune cu 3 poli și are o capacitate de întrerupere remarcabilă de 100 kA la 690 V c.a., ceea ce permite utilizarea sa chiar și în cele mai exigente medii industriale. În centrul întrerupătorului se află unitatea de declanșare electronică MicroLogic 6.3 E-M, care funcționează la un curent nominal de 500 A la o temperatură ambiantă de 65 °C. Unitatea de declanșare oferă funcții complete de protecție: protecție împotriva suprasarcinii de lungă durată (L), protecție împotriva scurtcircuitelor de scurtă durată (S), protecție împotriva scurtcircuitelor instantanee (I) și protecție împotriva defectelor la pământ (G) - această protecție LSIG completă asigură o siguranță completă în toate condițiile de funcționare. Funcțiile de protecție a motorului includ protecție împotriva rotoarelor blocate, timpii de pornire prelungiți, dezechilibrul de fază și subîncărcarea. Întrerupătorul oferă opțiuni de setare extrem de flexibile. Pentru protecția cu întârziere lungă, există 9 setări diferite din care se poate alege în intervalul 250-500 A. Protecția la scurtcircuit cu întârziere scurtă poate fi setată la 5-13 ori valoarea Ir. Protecția instantanee la scurtcircuit este fixată la 6500 A. Protecția la defect la împământare oferă, de asemenea, 9 setări diferite, variind de la 0,2 la 1 ori curentul nominal, în funcție de curentul nominal. Dispozitivul are, de asemenea, o funcție de blocare selectivă pe zone (ZSI). Întrerupătorul este echipat cu capacități avansate de comunicare și afișare. Are un ecran LCD care afișează diverse date de măsurare și indicatori de stare. De asemenea, este capabil să măsoare energia și comunică o varietate de date, inclusiv valori instantanee și de cerere ale curentului și puterii, setări de protecție și alarmă, valori maxime/minime, funcție de imagistică termică, verificare a secvenței de faze, măsurare a energiei, jurnale de evenimente cu marcaj temporal și multe altele. Semnalizarea locală este asigurată de un LED verde intermitent (gata de funcționare) și un LED roșu (supraîncălzire când temperatura depășește valoarea setată). Din punct de vedere mecanic, întrerupătorul are o lățime de 140 mm, o înălțime de 255 mm și o adâncime de 110 mm, cu o greutate netă de 6,2 kg. Poate fi montat pe panoul din spate, fie orizontal, fie vertical. Conexiunile sunt situate în partea din față, atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 45 mm. Durata sa de viață mecanică este de 15.000 de cicluri, în timp ce durata de viață electrică depinde de sarcină: 4.000 de cicluri la 440 V la curent nominal, 8.000 de cicluri la jumătate din curentul nominal; 2.000 de cicluri la 690 V la curent nominal și 6.000 de cicluri la jumătate din curentul nominal. În ceea ce privește condițiile de mediu, întrerupătorul poate fi utilizat la temperaturi de funcționare cuprinse între -25 °C și +70 °C și are o temperatură de depozitare cuprinsă între -40 °C și +85 °C. Este operațional la niveluri de umiditate relativă între 0 și 95%. În ceea ce privește altitudinea, poate fi utilizat fără restricții până la 2000 m, iar între 2000 și 5000 m performanța sa este redusă. Gradul său de protecție este IP40, rezistența la impact este IK07, gradul de poluare este 3, categoria de supratensiune este III, iar clasa de protecție împotriva șocurilor electrice a panoului frontal este II. Este conform cu standardul EN/IEC 60947-2 în toate aspectele.

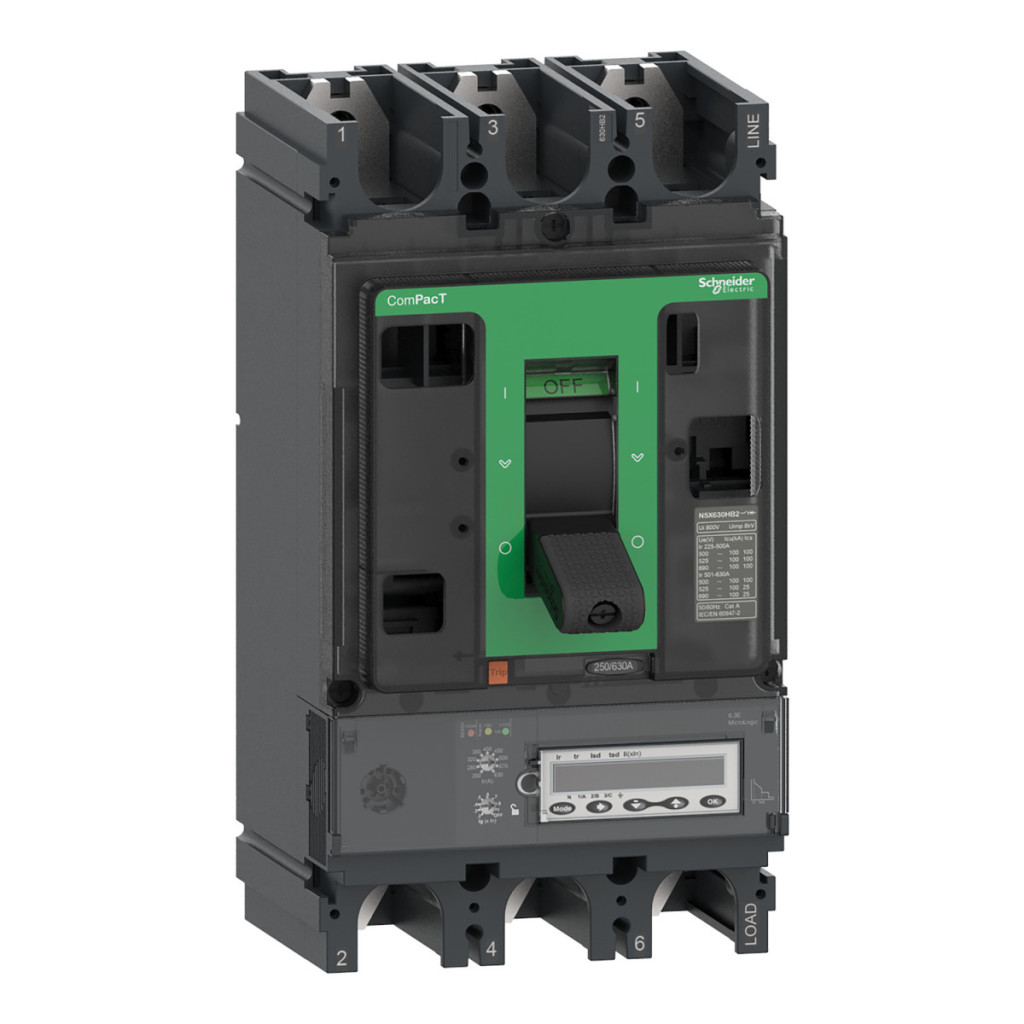

Schneider Electric ComPacT NSX (2021) - C63W36M500 - Întrerupător NSX630HB2, 100 kA 690 VAC, MicroLogic 6.3 E - Unitate de declanșare M 500 A, 3P3d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumire scurtă a dispozitivului: NSX630HB2
Tipul produsului sau al componentei: Întrerupător automat
Aplicația dispozitivului: Protecția motorului
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Curent nominal: 500 A la 65 °C
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform EN/IEC 60947-2
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu la 500 V c.a. 50/60 Hz conform IEC 60947-2
100 kA Icu la 525 V c.a. 50/60 Hz conform IEC 60947-2
100 kA Icu la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de întrerupere: HB2 100 kA 690 V c.a.
Unitate de declanșare
Denumire unitate de declanșare: MicroLogic 6.3 E-M
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de control: Manetă de comutare
Metoda de montare a întrerupătorului: Fixă
Date suplimentare
Tensiune nominală de izolare: 800 V c.a. 50/60 Hz
Tensiune nominală de impuls rezistentă: 8 kV
Capacitate nominală de întrerupere: 100 kA la 500 V c.a. 50/60 Hz conform IEC 60947-2
100 kA la 525 V c.a. 50/60 Hz conform IEC 60947-2
100 kA la 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 8000 cicluri la 440 V In/2
4000 cicluri la 440 V In
6000 cicluri la 690 V In/2
2000 cicluri la 690 V In
Disipare de putere pe pol: 39,7 W
Suport de montare: Placă posterioară
Poziție de montare: Orizontală și verticală
Plat pe partea posterioară
Conexiune superioară: Față
Conexiune inferioară: Față
Distanță de conectare: 45 mm
Tipuri și setări de protecție
Tip de protecție: L: protecție la suprasarcină (întârziere lungă)
So: protecție la scurtcircuit cu întârziere scurtă
I: protecție instantanee la scurtcircuit
G: protecție la defect la împământare
Valoarea nominală a unității de declanșare: 500 A la 65 °C
Clasa de declanșare a motorului: 10, 20, 30, 5
Protecție suplimentară a motorului: Rotor blocat
Timp de pornire prelungit
Dezechilibru de fază
Sarcini insuficiente
Caracteristici fizice
Lățime: 140 mm
Înălțime: 255 mm
Adâncime: 110 mm
Greutate netă: 6,2 kg
Condiții de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Clasă de protecție împotriva șocurilor electrice: Clasa II pe panoul frontal
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Grad de protecție IK: IK07, conform standardului IEC 62262
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii
2000 m...5000 m cu reducere a puterii
