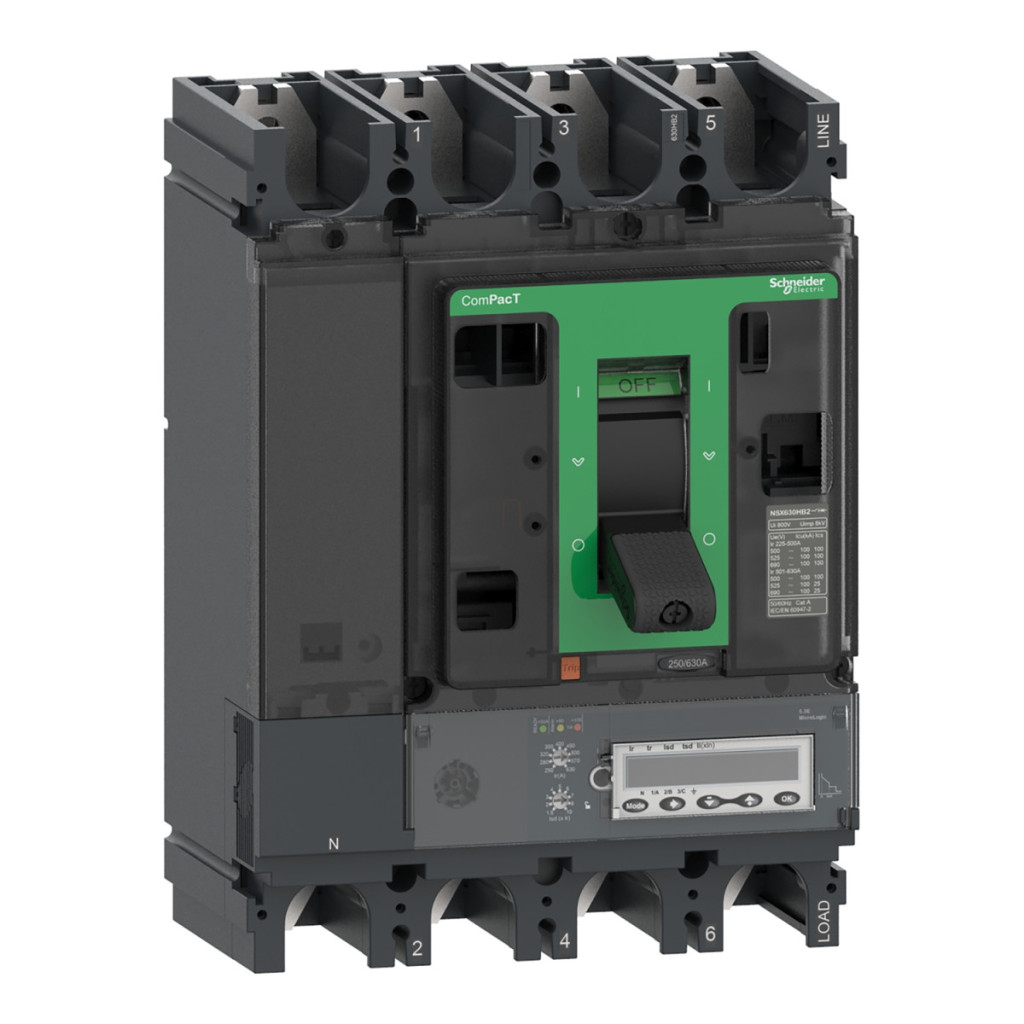

Schneider Electric ComPacT NSX (2021) - C63W45E630 - Întrerupător NSX630HB2, 100 kA 690 VAC, unitate de eliberare MicroLogic 5.3 E 630 A, 4P4d date tehnice
Caracteristici principale
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX630HB2
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polului: 4P
Descrierea polului protejat: 4D, 3D + OSN, 3D + N/2, 3D
Poziția firului neutru: Stânga
Caracteristici electrice
Curent nominal [In]: 630 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolare: Da, conform EN/IEC 60947-2
Categorie de aplicare: Categoria A
Capacitate de întrerupere: 100 kA Icu 500 V c.a. 50/60 Hz conform IEC 60947-2
100 kA Icu 525 V c.a. 50/60 Hz conform IEC 60947-2
100 kA Icu 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de întrerupere: HB2 100 kA 690 V c.a.
Tensiune nominală de izolare [Ui]: 800 V CA 50/60 Hz
Tensiune nominală de rezistență la impuls [Uimp]: 8 kV
Capacitate nominală de rupere în funcționare [Ics]: 100 kA 500 V c.a. 50/60 Hz conform IEC 60947-2
100 kA 525 V c.a. 50/60 Hz conform IEC 60947-2
100 kA 660/690 V c.a. 50/60 Hz conform IEC 60947-2
Caracteristici unitate de declanșare
Denumire unitate de declanșare: MicroLogic 5.3 E
Tehnologie unitate de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSI
Tip de protecție: L: protecție la suprasarcină (întârziere lungă), S: protecție la scurtcircuit (întârziere scurtă), I: protecție instantanee la scurtcircuit
Curent nominal al unității de declanșare: 630 A la 40 °C
Tip de setare a declanșării cu întârziere lungă Ir (protecție termică): Reglabil în 9 trepte
Interval de reglare a declanșării protecției cu întârziere lungă [Ir]: 250...630 A Tipul setării întârziere protecție întârziere lungă tr: Reglabil Interval de setare întârziere lungă [tr]: 15...400 s pentru 1,5 x Ir, 0,5...16 s pentru 6 x Ir, 0,35...11 s pentru 7,2 x Ir Setare protecție conductor neutru: 0,5 x Ir (3D + N/2), 1 x Ir (4D), 1,6 x Ir (3D + OSN), Fără protecție (3D) Memorie termică: 20 minute înainte și după declanșare Tip setare declanșare protecție întârziere scurtă Isd: Reglabil în 9 trepte Interval de setare declanșare protecție întârziere scurtă [Isd]: 1,5...10 x Ir
Tipul de setare a întârzierii protecției cu întârziere scurtă tsd: Reglabil în 5 trepte
Intervalul de setare a întârzierii cu întârziere scurtă [tsd]: 0...0,4 s I²t=off, 0,1...0,4 s I²t=pornit
Tipul de setare a declanșării protecției instantanee Ii: Reglabil
Intervalul de setare a declanșării protecției instantanee [Ii]: 1,5...11 x In
Protecție împotriva curentului de defect: Niciuna
Blocare selectivă pe zone ZSI: Da
Caracteristici de comunicare și afișare
Număr de prize: 6 buc.
Indicație locală: LED intermitent (verde) pentru disponibilitate operațională, LED 105 % Ir (roșu) pentru suprasarcină, LED 90% Ir (portocaliu) pentru suprasarcină
Tip afișaj: Afișaj LCD
Tip măsurare: Contor de energie
Comunicare date: Valori maxime/minime, Valori instantanee și solicitate, Cerere de curent și putere, Măsurare energie, calitatea energiei, setări de protecție și alarmă, istoric cu marcaj temporal și jurnale de evenimente, indicatori de întreținere
Caracteristici mecanice
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 8000 de cicluri la 440 V In/2, 4000 de cicluri la 440 V In, 6000 de cicluri la 690 V In/2, 2000 de cicluri la 690 V In
Disipare de putere pe pol: 39,7 W
Suport de montare: Panou posterior
Poziție de montare: Orizontală și verticală, așezată pe panoul posterior
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Distanța între conexiuni: 45 mm
Metoda de montare a întrerupătorului: Fixă
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm Greutate netă: 8,13 kg Caracteristici de mediu Standarde: EN/IEC 60947-2 Categorie de supratensiune: III Clasa de protecție electrică la atingere: Clasa II pe partea frontală
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40, conform IEC 60529
Rezistență la impact IK: IK07, conform IEC 62262
Temperatură ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...85 °C
Umiditate relativă: 0...95 %
Altitudine de funcționare: 0...2000 m fără reducere a puterii, 2000 m...5000 m cu reducere a puterii nominale
