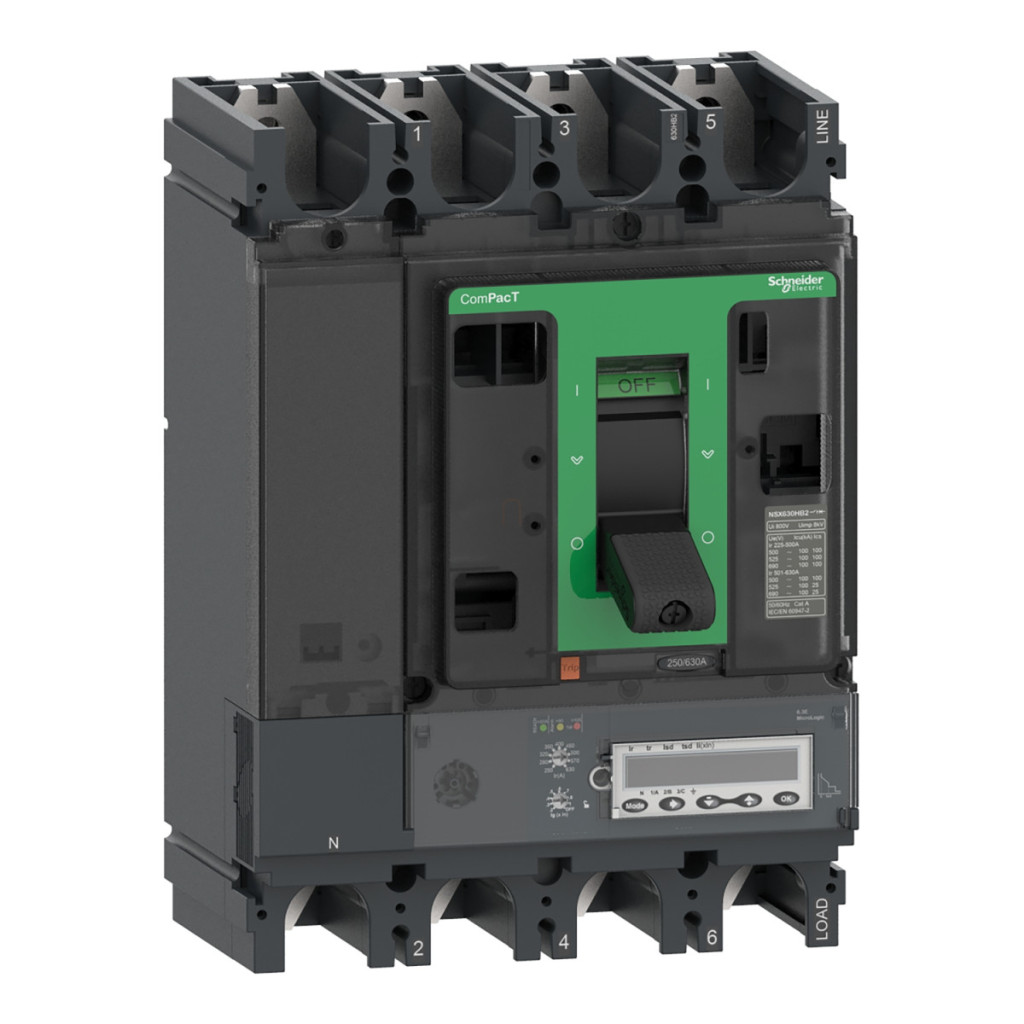

Întrerupătorul Schneider Electric ComPacT NSX630HB2 este un întrerupător profesional cu 4 poli care oferă protecție maximă pentru sistemele electrice. Capacitatea mare de întrerupere (100 kA la 690 VAC) a modelului C63W46E630 îl face deosebit de potrivit pentru instalații industriale și comerciale de mari dimensiuni, unde protecția împotriva curenților de scurtcircuit potențial mari este esențială. Acest întrerupător de circuit are un curent nominal de 630 A la o temperatură ambiantă de 40 °C și funcționează la o tensiune de funcționare de 690 V AC 50/60 Hz. O caracteristică cheie a produsului este unitatea electronică avansată de declanșare MicroLogic 6.3 E, care oferă funcții de protecție LSIG (supraîncărcare, scurtcircuit întârziat, scurtcircuit instantaneu și defect la împământare). În plus față de protecție, unitatea de declanșare are și capacități avansate de măsurare și comunicare, inclusiv măsurarea energiei, indicatori de întreținere, afișarea curentului și a cererii de energie, înregistrarea valorilor maxime/minime, afișarea valorilor instantanee și a cererii și jurnale de evenimente cu marcaj temporal. Întrerupătorul ComPacT NSX630HB2 se caracterizează printr-o durabilitate mecanică și electrică ridicată: 15.000 de cicluri mecanice și durabilitate electrică variabilă la diferite niveluri de tensiune și curent (de exemplu, 8.000 de cicluri la 440 V In/2, 4.000 de cicluri la 440 V In). Produsul are un mod de instalare fix și control cu comutator. Poate fi montat în mai multe poziții: orizontal, vertical sau cu partea din spate pe o suprafață plană. Punctele de conectare superioare și inferioare sunt frontale, cu un pas de conectare de 45 mm. Dimensiunile dispozitivului sunt: 185 mm lățime, 255 mm înălțime și 110 mm adâncime, cu o greutate netă de 8,13 kg. Unitatea de eliberare MicroLogic 6.3 E oferă o serie de setări pentru o protecție flexibilă. Protecția cu întârziere lungă (protecție la suprasarcină) poate fi reglată în intervalul 250-630 A cu 9 setări diferite. Protecția cu întârziere scurtă (protecție împotriva scurtcircuitelor cu întârziere) poate fi setată în intervalul 1,5-10 x Ir, în timp ce protecția instantanee împotriva scurtcircuitelor poate fi setată în intervalul 1,5-11 x In. Protecția împotriva defectelor la pământ poate fi, de asemenea, reglată cu precizie. Produsul are o funcție de interblocare selectivă pe zone (ZSI) și o memorie termică de 20 de minute înainte și după declanșare. Întrerupătorul are protecție IP40 și rezistență la impact IK07 conform standardelor IEC. Intervalul de temperatură de funcționare este între -25 °C și +70 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și +85 °C. Întrerupătorul ComPacT NSX630HB2 este conform cu standardul EN/IEC 60947-2 și este adecvat pentru izolație în conformitate cu același standard.
Schneider Electric ComPacT NSX (2021) - C63W46E630 - Întrerupător NSX630HB2, 100 kA 690 VAC, unitate de declanșare MicroLogic 6.3 E 630 A, 4P4d date tehnice
Caracteristici cheie
Tipul produsului: Întrerupător automat
Familia de produse: ComPacT
Denumirea produsului: ComPacT NSX
Denumirea scurtă a dispozitivului: NSX630HB2
Aplicație: Distribuție
Specificații tehnice
Descrierea polului: 4P
Descrierea polului protejat: 4D, 3D + OSN, 3D + N/2, 3D
Poziție zero: Stânga
Curent nominal [In]: 630 A la 40 °C
Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz
Tip rețea: c.a.
Frecvență rețea: 50/60 Hz
Adecvare pentru izolație: Da, conform standardului EN/IEC 60947-2
Capacitate de întrerupere
Capacitate de întrerupere: 100 kA Icu 500 V c.a. 50/60 Hz - conform IEC 60947-2
100 kA Icu 525 V AC 50/60 Hz - conform IEC 60947-2
100 kA Icu 660/690 V AC 50/60 Hz - Conform IEC 60947-2
Cod capacitate de rupere: HB2 100 kA 690 V c.a.
Capacitate nominală de rupere [Ics]: 100 kA 500 V CA 50/60 Hz - Conform IEC 60947-2
100 kA 525 V CA 50/60 Hz - Conform IEC 60947-2
100 kA 660/690 V CA 50/60 Hz - conform IEC 60947-2
Unitate de declanșare
Denumirea unității de declanșare: MicroLogic 6.3 E
Tehnologia unității de declanșare: Electronică
Funcții de protecție ale unității de declanșare: LSIG
Tip de protecție: L: protecție la suprasarcină (întârziere lungă)
S: protecție întârziată la scurtcircuit
I: protecție instantanee la scurtcircuit
G: protecție la defect la împământare
Intervale de reglare
Interval de reglare a protecției cu întârziere lungă [Ir]: 250...630 A
Interval de întârziere a protecției cu întârziere lungă [tr]: 15...400 s la 1,5 x Ir
0,5...16 s la 6 x Ir
0,35...11 s la 7,2 x Ir
Interval de setare a protecției cu întârziere scurtă [Isd]: 1,5...10 x Ir
Interval de întârziere a protecției cu întârziere scurtă [tsd]: 0...0,4 s I²t=off
0,1...0,4 s I²t=on
Interval de reglare a protecției instantanee [Ii]: 1,5...11 x In
Interval de reglare a protecției împotriva defectelor la pământ [Ig]: 0,4...1 x In pentru In = 40 A
0,2...1 x In pentru In > 40 A
Ig activare/dezactivare
Caracteristici fizice
Tip de control: Pârghie de comutare
Metodă de montare a întrerupătorului: Fixă
Suport de montare: Panou posterior
Poziție de montare: Orizontală și verticală
Cu partea posterioară pe o suprafață plană
Conexiune superioară: Frontală
Conexiune inferioară: Față
Distanța de conectare: 45 mm
Lățime (W): 185 mm
Înălțime (H): 255 mm
Adâncime (D): 110 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2
Categorie de supratensiune: III
Grad de protecție IP: IP40 conform IEC 60529
Rezistență la impact IK: IK07 conform IEC 62262
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C Umiditate relativă: 0...95 % Altitudine de funcționare: 0...2000 m fără reducerea performanței 2000 m...5000 m cu reducerea performanței
