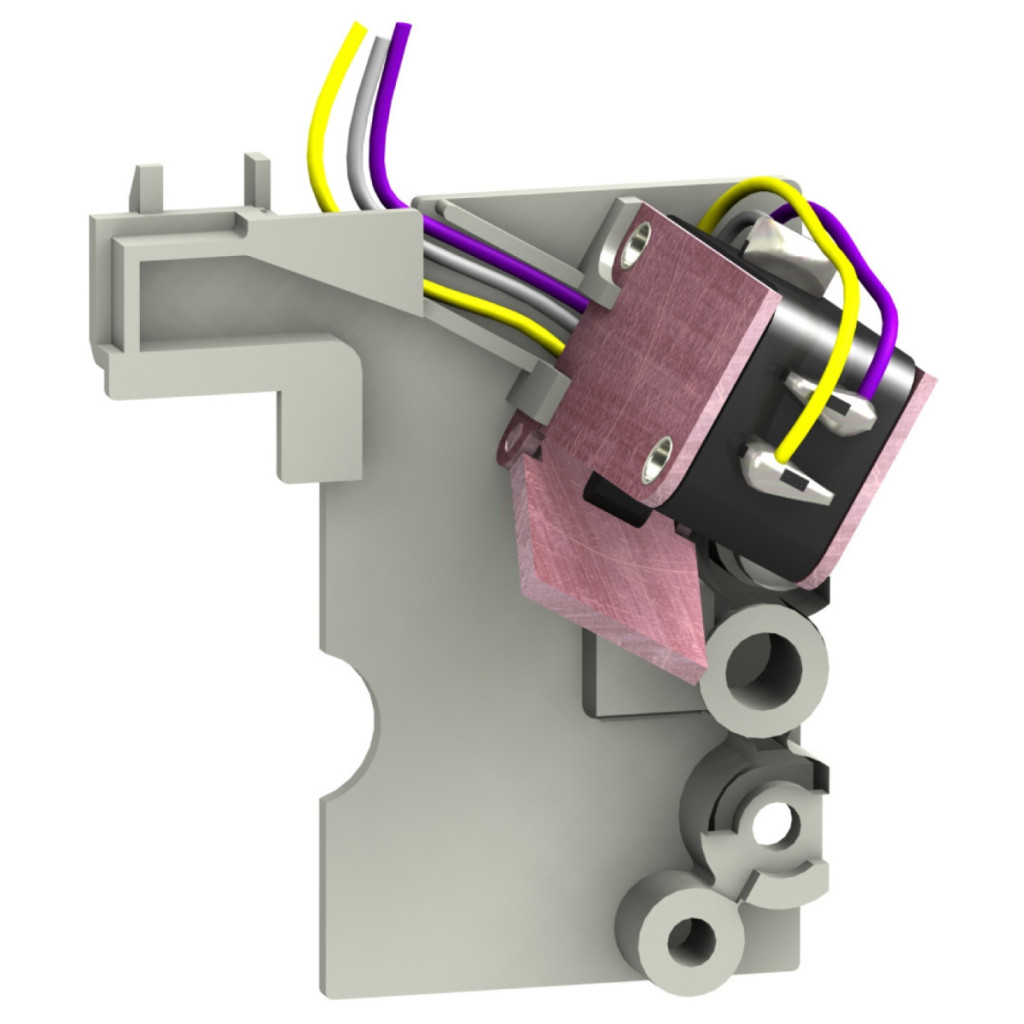

Contactul standard cu întrerupere timpurie Schneider Electric LV429345 este un contact auxiliar de înaltă calitate, special conceput pentru întrerupătoarele ComPact NSX100-250 și versiunile lor de curent continuu. Acest contact auxiliar special de semnalizare are 1 contact de comutare cu întrerupere timpurie și este proiectat pentru a fi utilizat în poziția CAO a mânerului rotativ. Contactul auxiliar oferă soluția perfectă pentru sarcini de control în sistemele electrice industriale și comerciale. Versatilitatea sa îl face compatibil cu întreaga gamă de produse ComPact NSX100, NSX160 și NSX250, inclusiv versiunile lor de curent continuu, precum și cu întrerupătoarele din seriile PowerPact H și J. Contactul auxiliar standard cu întrerupere timpurie este disponibil într-un design extragibil, ceea ce facilitează foarte mult instalarea și întreținerea. Parametrii tehnici ai produsului sunt impresionanți: pe lângă un curent termic convențional în aer liber (Ith) de 6A, acesta are o serie de valori diferite ale curentului de funcționare (Ie) la diferite niveluri de tensiune. În categoria AC-12, oferă o capacitate de încărcare de 6A de la 24V la 660/690V, în timp ce în categoria AC-15, capacitatea de încărcare variază în funcție de tensiune între 0,1A (660/690V) și 6A (24V/48V). De asemenea, oferă performanțe excelente în aplicații de curent continuu: în categoria DC-12 între 0,3 A (250 V c.c.) și 6 A (24 V c.c.), iar în categoria DC-14 între 0,03 A (250 V c.c.) și 1 A (24 V c.c.). Capacitatea minimă de încărcare este de 100 mA la 24 V CC, ceea ce permite operațiuni de control extrem de precise. Schneider Electric LV429345 este alegerea ideală dacă aveți nevoie de un contact auxiliar fiabil și performant pentru întrerupătoarele din seria ComPact NSX. Produsul are un număr de piesă unic LV429345, care ajută la identificarea precisă. Principiul special de funcționare cu întrerupere timpurie asigură că contactul întrerupe circuitul înaintea contactelor principale, ceea ce este deosebit de important în aplicațiile de siguranță și control.
Schneider Electric ComPacT NSX (2021) - LV429345 - Contacte auxiliare de semnalizare 1 contact cu întrerupere anticipată date tehnice
Date generale
Familia de produse: ComPact NSX100...250, ComPact NSX100...250 DC
Seria: ComPact
Denumire scurtă a dispozitivului: contact cu întrerupere anticipată
Tipul produsului sau componentului: Contact auxiliar
Aplicația dispozitivului: Control
Compatibilitate
ComPact ComPact NSX100
ComPact ComPact NSX160
ComPact ComPact NSX250
ComPact Compact NSX100 DC
ComPact Compact NSX160 DC
ComPact Compact NSX250 DC
PowerPact PowerPact H
PowerPact PowerPact J
Informații suplimentare
Tip contact auxiliar: Standard
Funcționare contact auxiliar: Întrerupere anticipată
Metodă de montare: Extragibilă
Flux termic convențional în aer liber [Ith]: 6 A
Curent nominal de funcționare [Ie]
AC-12: 6 A 110 V c.a. 50/60 Hz
AC-12: 6 A 220/240 V c.a. 50/60 Hz
AC-12: 6 A 24 V c.a. 50/60 Hz
AC-12: 6 A 380/440 V c.a. 50/60 Hz
AC-12: 6 A 48 V c.a. 50/60 Hz
AC-12: 6 A 480 V c.a. 50/60 Hz
AC-12: 6 A 660/690 V c.a. 50/60 Hz
AC-15: 0,1 A 660/690 V c.a. 50/60 Hz
AC-15: 1,5 A 480 V CA 50/60 Hz
AC-15: 2 A 380/440 V CA 50/60 Hz
AC-15: 4 A 220/240 V c.a. 50/60 Hz
AC-15: 5 A 110 V c.a. 50/60 Hz
AC-15: 6 A 24 V c.a. 50/60 Hz
AC-15: 6 A 48 V c.a. 50/60 Hz
C.c.-12: 0,3 A 250 V c.c.
C.c.-12: 0,6 A 110 V c.c.
C.c.-12: 2,5 A 48 V c.c.
C.c.-12: 6 A 24 V c.c.
DC-14: 0,03 A 250 V c.c.
DC-14: 0,05 A 110 V c.c.
DC-14: 0,2 A 48 V c.c.
DC-14: 1 A 24 V CC
Sarcina minimă: 100 mA 24 V CC
Număr de piesă
LV429345
