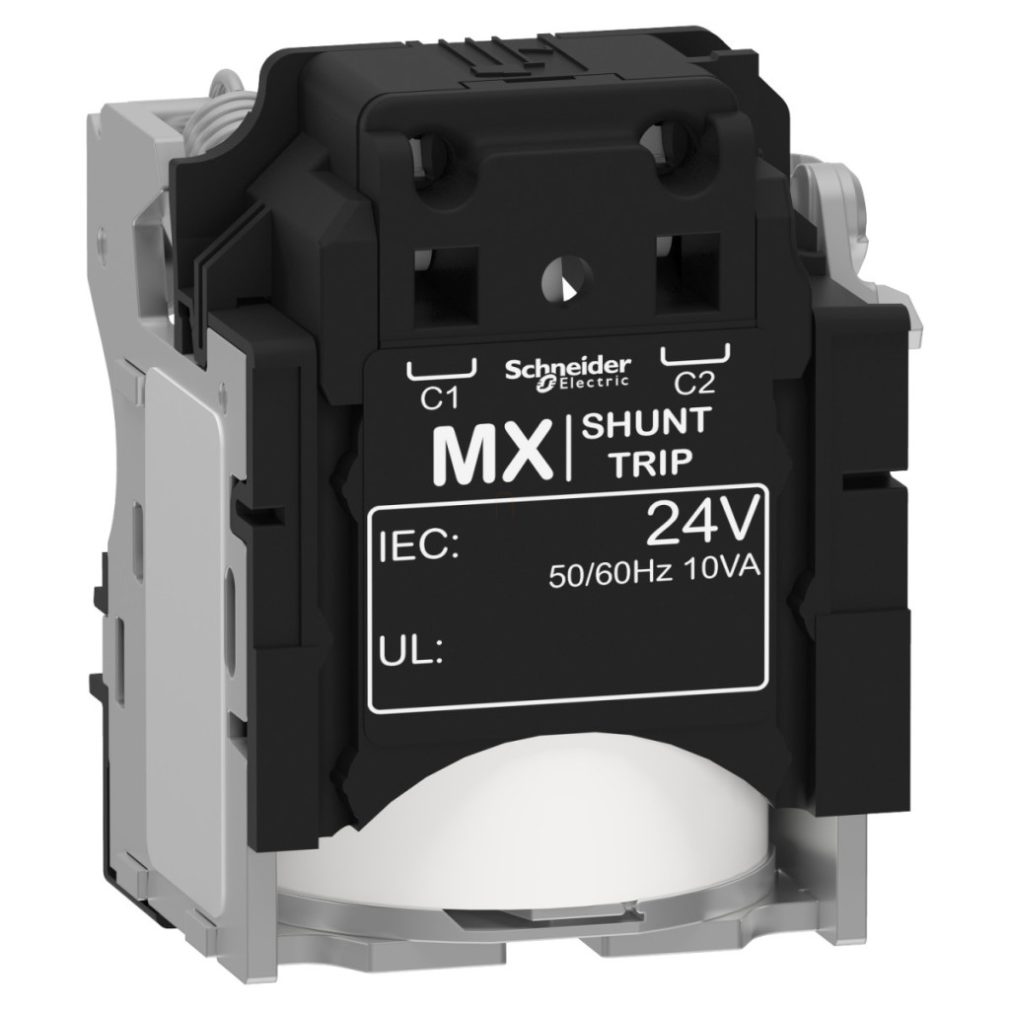

Dispozitivul de declanșare în paralel Schneider Electric LV429384 (dispozitiv de declanșare în paralel MX) este un accesoriu esențial pentru gama de întrerupătoare ComPacT NSX, funcționând cu o tensiune de control de 24 V c.a. 50/60 Hz și dispunând de terminale cu arc fără șuruburi. Această unitate de declanșare compactă, dar puternică, asigură deschiderea imediată de la distanță a întrerupătorului de circuit ca răspuns la un semnal electric, sporind astfel siguranța și flexibilitatea sistemelor electrice. Dispozitivul MX are o gamă largă de compatibilitate, deoarece poate fi utilizat cu versiunile ComPacT NSX100...250 și NSX400...630 AC, precum și cu versiunile proiectate pentru aplicații DC și DC PV (fotovoltaice). De asemenea, este compatibil cu familiile de întrerupătoare EasyPact CVS și PowerPact Multistandard, ceea ce îl face extrem de versatil în mediile industriale. Funcția de bază a eliberării este de a asigura întreruperea de la distanță, controlată electronic, care poate fi continuă sau pulsată. Durata impulsului trebuie să fie de cel puțin 20 ms pentru o funcționare fiabilă. Din punct de vedere tehnic, dispozitivul are un prag de funcționare de deschidere de 0,7-1,1×Un, ceea ce asigură o stabilitate operațională excelentă în diverse condiții de rețea. Timpul de răspuns extrem de rapid, de numai 50 ms, poate fi critic în cazul opririlor de urgență sau al sistemelor de protecție împotriva supracurentului. Consumul său de energie este de numai 10 VA, ceea ce permite o funcționare eficientă din punct de vedere energetic. Pinii conectorului auxiliar sunt cu arc și pot fi utilizați cu o secțiune transversală a firului de 0,5...1,5 mm² (AWG 20...AWG 16), cu o lungime de dezizolare a cablului de 7 mm. Dispozitivul MX poate fi utilizat atât în sistemele convenționale de distribuție a energiei electrice, cât și în rețelele moderne alimentate din surse de energie regenerabile (de exemplu, sisteme fotovoltaice). Instalarea ușoară este facilitată de conectori cu arc, fără șuruburi, care asigură o conexiune electrică rapidă și fiabilă. Dispozitivul de eliberare LV429384 este potrivit în special pentru medii în care este necesară comutarea frecventă de la distanță sau în care capacitatea de a deconecta imediat echipamentele electrice face parte din sistemele de siguranță.
Schneider Electric ComPacT NSX (2021) - LV429384 -MX 24 V 50/60 Hz declanșator de scurtcircuit NSX100–630 date tehnice
Caracteristici principale
Tipul produsului: declanșator de scurtcircuit MX
Familia de produse: ComPacT
Produse compatibile: ComPacT NSX100...250, ComPacT NSX400...630, ComPacT NSX100...250 DC, ComPacT NSX100...250 DC PV, ComPacT NSX400...630 DC, ComPacT NSX400...630 DC PV
Tensiune de control: 24 V AC 50/60 Hz
Specificații tehnice
Tip declanșare: Bobină de deschidere, Declanșare prin șunt
Funcționare: Control
Prag de funcționare: 0,7...1,1 x Un deschidere
Timp de răspuns: 50 ms
Tip semnal de control: Continuu sau impuls
Durată minimă impuls: >= 20 ms
Putere de pornire: 10 VA
Conexiuni
Conexiune terminal auxiliar: Cu arc 0,5...1,5 mm² (AWG 20...AWG 16)
Lungime de dezizolare a cablului: 7 mm
Compatibilitate
ComPacT ComPacT NSX
ComPacT ComPacT NSX DC
ComPact ComPact NSX
ComPact ComPact NSX DC
EasyPact EasyPact CVS
PowerPact PowerPact Multistandard
