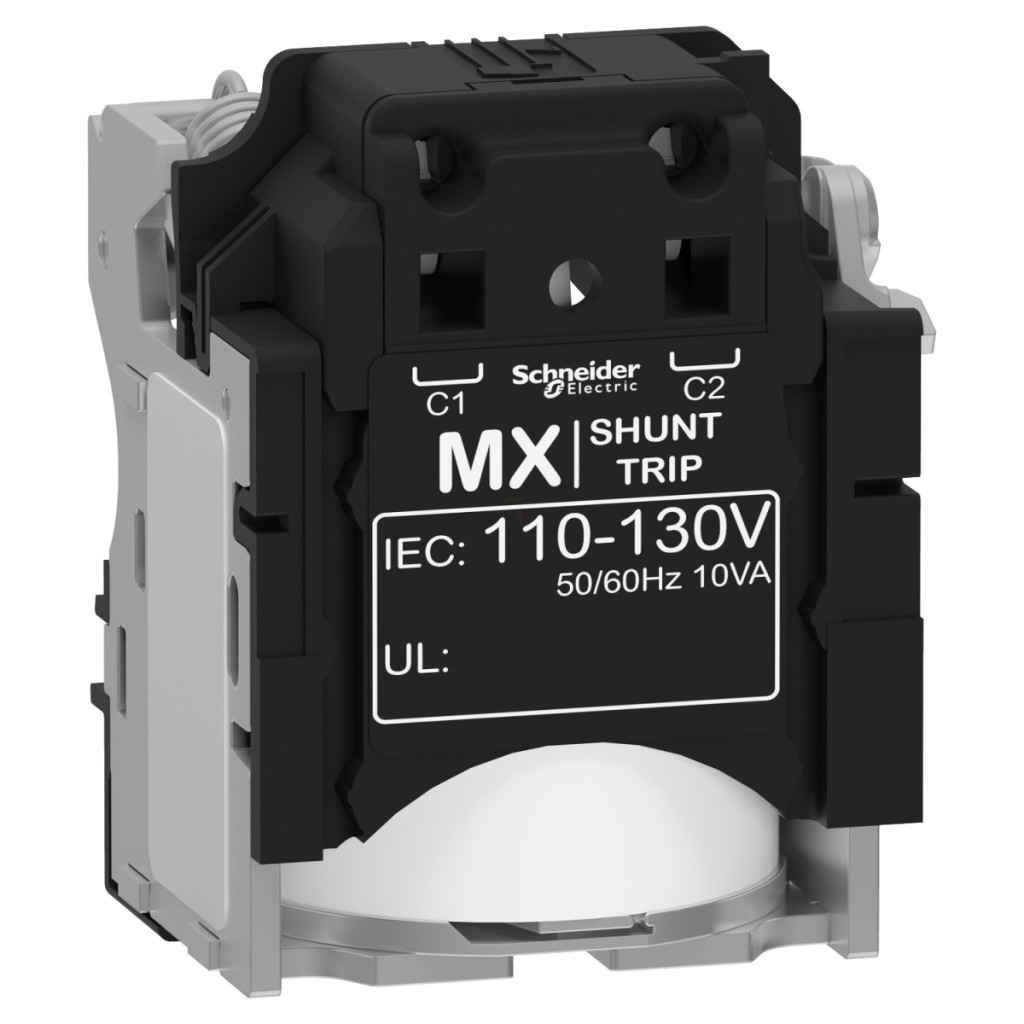

Dispozitivul Schneider Electric ComPacT NSX MX (LV429386) este un dispozitiv profesional de declanșare a curentului de lucru, conceput special pentru a fi utilizat cu întrerupătoarele compacte ComPacT NSX. Acest modul de eliberare a curentului de lucru de 110/130 V c.a., 50/60 Hz, cu conectori cu arc fără șuruburi, permite declanșarea de la distanță a întreruptoarelor, sporind semnificativ flexibilitatea și siguranța rețelelor electrice. Produsul este ideal pentru utilizarea cu versiunile ComPacT NSX100...250, ComPacT NSX400...630 AC și DC, inclusiv cele proiectate pentru sisteme fotovoltaice (solare) DC. De asemenea, este compatibil cu familiile de întrerupătoare EasyPact CVS și PowerPact Multistandard. Bobina de declanșare MX îndeplinește o funcție de bobină de deschidere, care este activată de o tensiune de control de 110-130 V c.a. 50/60 Hz. Pragul său de funcționare este în intervalul de 0,7-1,1 ori tensiunea nominală, ceea ce asigură un interval larg de tensiune de funcționare în diferite medii de aplicare. Declanșatorul Schneider Electric LV429386 MX are un timp de răspuns extrem de rapid, capabil să se declanșeze în mai puțin de 50 de milisecunde. Semnalul de control poate fi continuu sau pulsat, cu o durată minimă a pulsului de 20 de milisecunde. Cerința de putere este de 10 VA, ceea ce permite o funcționare eficientă din punct de vedere energetic. Conexiunea auxiliară este un bloc de borne cu arc, proiectat pentru a acomoda cabluri cu o secțiune transversală de 0,5-1,5 mm² (AWG 20-16) și o lungime de dezizolare de 7 mm. Această metodă de conectare asigură o instalare rapidă, fiabilă și fără unelte, reducând timpul de instalare și sporind fiabilitatea conexiunii. Produsul este o alegere ideală pentru proiectanții, instalatorii și personalul de întreținere al rețelelor de distribuție electrică care doresc să implementeze funcții de deconectare la distanță pentru întrerupătoarele ComPacT NSX de diferite dimensiuni și tipuri. Eliberarea MX poate fi deosebit de avantajoasă în sistemele de oprire de urgență, circuitele de siguranță și în locațiile în care este necesară controlul de la distanță al funcționării întrerupătorului. Întrerupătoarele ComPacT NSX și accesoriile acestora, inclusiv acest declanșator de acționare, sunt fabricate din materiale de înaltă calitate pentru a asigura o durată lungă de viață și o funcționare fiabilă.
Schneider Electric ComPacT NSX (2021) - LV429386 -MX 110–130 V 50/60 Hz curent de funcționare NSX100–630 date tehnice
Caracteristici generale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250, ComPacT NSX400...630, precum și versiunile DC și DC PV
Denumire scurtă a dispozitivului: MX
Tipul produsului sau componentului: Dispozitiv de eliberare a tensiunii
Aplicația dispozitivului: Control
Date tehnice
Tip de eliberare a tensiunii: Bobină de deschidere, eliberare curent de lucru
Tensiune circuit de control [Uc]: 110...130 V c.a. 50/60 Hz
Prag de funcționare: 0,7...1,1 x Un deschidere
Timp de răspuns: 50 ms
Tip semnal de control: Continuu, Impuls
Durată impuls: >= 20 ms
Putere de pornire: 10 VA
Terminal conector auxiliar: Cu arc 0,5...1,5 mm² (AWG 20...AWG 16)
Lungime de dezizolare a cablului: 7 mm
Compatibilitate
Seriile compatibile: ComPacT ComPacT NSX, ComPact ComPact NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard
