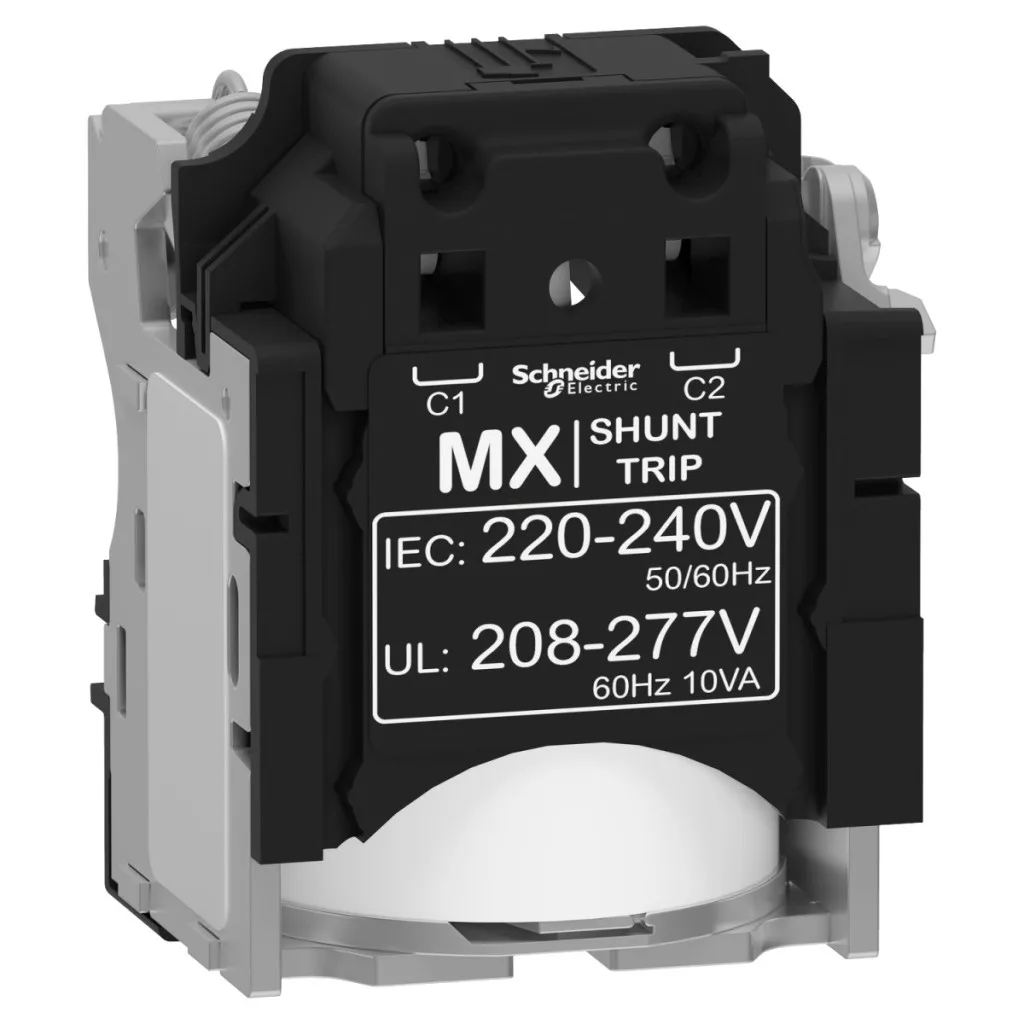

Dispozitivul de declanșare cu curent de lucru MX, cu numărul de articol LV429387 de la Schneider Electric, reprezintă o soluție excelentă pentru întreruperea automată a seriei de întrerupătoare ComPacT NSX în diverse domenii de aplicare. Acest dispozitiv de declanșare shunt a fost dezvoltat special pentru diferitele variante ale gamelor de întrerupătoare ComPacT și ComPacT NSX și oferă o compatibilitate extinsă cu tipurile cuprinse între 100 și 630 de amperi, inclusiv variantele DC și PV. Dispozitivul de declanșare cu curent de lucru MX funcționează cu o tensiune de comandă de 220-240 V c.a. 50/60 Hz și 208-277 V c.a. 60 Hz, ceea ce îi conferă o flexibilitate extremă în ceea ce privește aplicabilitatea în diverse sisteme electrice. Dispozitivul are caracteristici tehnice remarcabile: prag de funcționare la deschidere de 0,7-1,1 x Un și un timp de răspuns de doar 50 ms, ceea ce asigură un timp de reacție extrem de rapid în situații de pericol. Tipul semnalului de comandă poate fi impuls sau continuu, durata minimă a impulsului fiind de 20 ms, ceea ce este suficient pentru o funcționare fiabilă. Consumul de putere la pornire este de 10 VA. Un avantaj special al declanșatorului Schneider Electric LV429387 MX este utilizarea clemelor de conectare cu arc fără șuruburi, ceea ce facilitează în mare măsură instalarea și reduce timpul de întreținere. Dispozitivul permite conectarea cablurilor de 0,5-1,5 mm² (AWG 20-16), lungimea de dezizolare a cablului fiind de 7 mm. Acest tip de conectare nu numai că asigură o instalare mai rapidă, dar asigură și o conexiune mai fiabilă și mai rezistentă la vibrații în comparație cu conexiunile tradiționale cu șurub. Produsul se caracterizează printr-o gamă largă de compatibilitate: poate fi utilizat cu întrerupătoarele ComPacT ComPacT NSX, ComPacT ComPacT NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, precum și PowerPact PowerPact Multistandard. Această versatilitate permite ca, cu un singur tip de declanșator, să se realizeze controlul de la distanță al curentului de lucru pentru numeroase variante de întrerupătoare, ceea ce simplifică semnificativ sarcinile de stocare și întreținere. Declanșatorul MX cu numărul de articol LV429387 este alegerea ideală pentru instalații industriale, clădiri comerciale sau alte aplicații în care este necesară deschiderea rapidă și fiabilă a întreruptoarelor de la distanță.
Schneider Electric ComPacT NSX (2021) - LV429387 - Dispozitiv de declanșare cu curent nominal de 220–240 V 50/60 Hz și 208–277 V 60 Hz, seria NSX100–630 – Specificații tehnice
Caracteristici principale
Dispozitivul de declanșare la curent de lucru MX (LV429387) din gama de produse ComPacT NSX funcționează cu tensiune de comandă de 220-240 V c.a. 50/60 Hz și 208-277 V c.a. 60 Hz.
Produsul este dotat cu cleme de conectare cu arc fără șuruburi pentru o instalare rapidă și fiabilă.
Parametri tehnici
Tensiune circuit de comandă [Uc]: 220...240 V CA 50/60 Hz, 208...277 V CA 60 Hz
Prag de funcționare: 0,7...1,1 x Un deschidere
Timp de răspuns: 50 ms
Tipul semnalului de comandă: impuls sau continuu
Durata minimă a impulsului: >= 20 ms
Consum de putere la pornire: 10 VA
Clemă de conectare auxiliară: cu arc, 0,5...1,5 mm² (AWG 20...AWG 16)
Lungime de dezizolare a cablului: 7 mm
Compatibilitate
Produsul este compatibil cu următoarele întrerupătoare:
- ComPacT NSX100...250
- ComPacT NSX400...630
- ComPacT NSX100...250 DC
- ComPacT NSX100...250 DC PV
- ComPacT NSX400...630 DC
- ComPacT NSX400...630 DC PV
- EasyPact EasyPact CVS
- PowerPact PowerPact Multistandard
