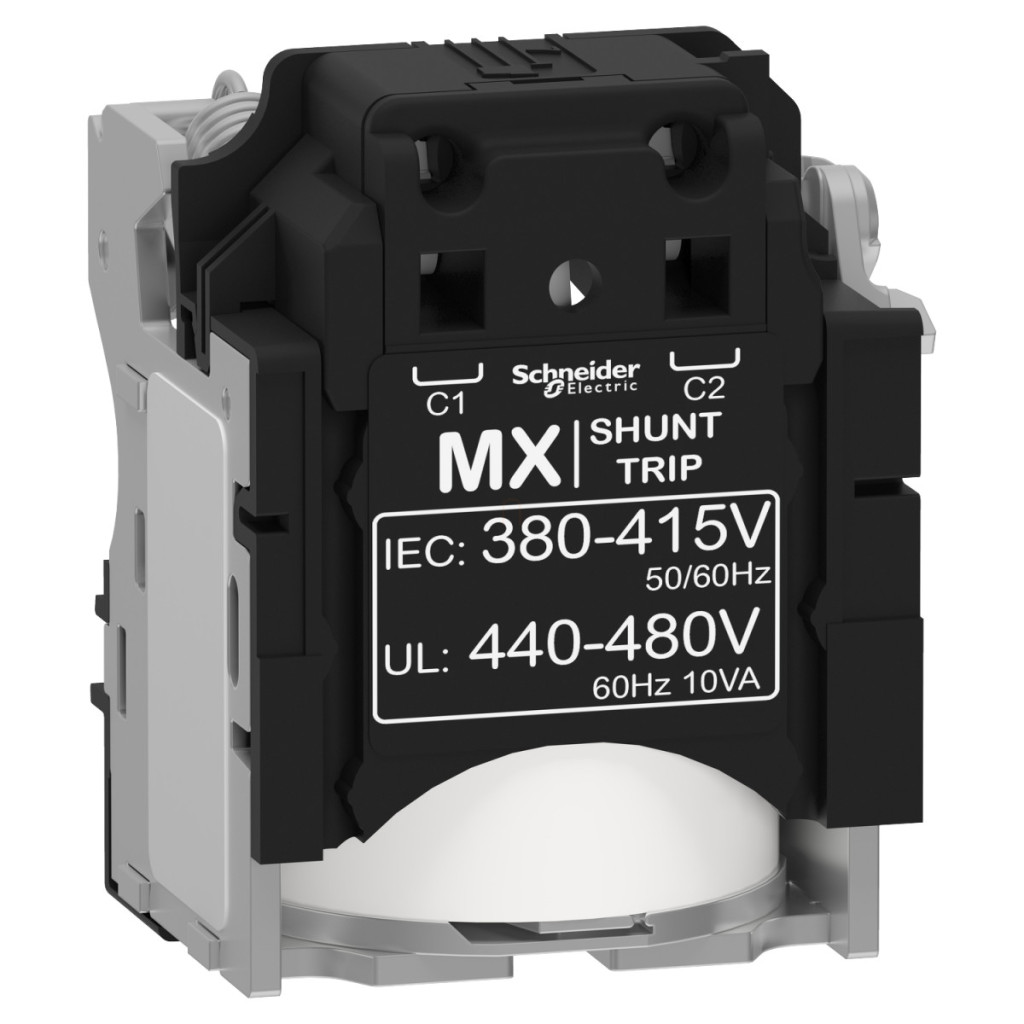

Dispozitivul de declanșare cu șunt Schneider Electric MX, cu numărul de referință LV429388, pentru familia de întrerupătoare ComPacT NSX, este o componentă de siguranță electrică extrem de fiabilă și performantă, care poate fi utilizată în majoritatea aplicațiilor industriale și comerciale. Acest declanșator de tensiune este un accesoriu special pentru întrerupătoarele ComPacT NSX100...250 și ComPacT NSX400...630, precum și pentru versiunile lor de curent continuu, inclusiv cele proiectate pentru aplicații fotovoltaice (solare). Funcția principală a eliberatorului MX este de a deschide de la distanță întrerupătorul, ceea ce este deosebit de util în cazul opririlor de urgență, al sistemelor de siguranță sau al sistemelor automate de gestionare a energiei. Dispozitivul funcționează la o tensiune de control de 380-415 V c.a. 50 Hz sau 440-480 V c.a. 60 Hz, care este adecvată pentru majoritatea rețelelor industriale. Pragul de funcționare este de 0,7-1,1 x Un, adică se deschide între 70-110% din tensiunea nominală, ceea ce garantează o funcționare fiabilă chiar și în condiții de rețea ușor instabile. Timpul său de răspuns de 50 de milisecunde asigură o reacție extrem de rapidă, care poate fi critică în aplicații de urgență. Versiunea LV429388 acceptă atât controlul continuu, cât și controlul prin impulsuri, cu o durată minimă a impulsului de 20 de milisecunde pentru o funcționare fiabilă. Puterea sa de comutare este de 10 VA, ceea ce înseamnă un consum de energie relativ redus. Una dintre caracteristicile sale remarcabile este conexiunea cu arc fără șuruburi, care este compatibilă cu fire cu o secțiune transversală de 0,5-1,5 mm² (AWG 20-16) și permite o instalare rapidă și ușoară, cu o lungime necesară de dezizolare a firului de 7 mm. Versiunea MX are o gamă largă de compatibilitate, potrivindu-se versiunilor AC și DC ale familiilor de întrerupătoare ComPacT și ComPact NSX, precum și seriilor EasyPact CVS și PowerPact Multistandard. Această flexibilitate permite utilizarea sa într-o varietate de sisteme cu întrerupătoare de circuit cu valori nominale de la 100 A la 630 A. Prin urmare, LV429388 este alegerea ideală pentru integratorii de sisteme, constructorii de panouri și proiectanții electrici care doresc să încorporeze o funcție fiabilă de declanșare la distanță în sistemele lor de comutare de joasă și medie tensiune, în special în industriile în care deconectarea rapidă și sigură a alimentării cu energie electrică este esențială.
Schneider Electric ComPacT NSX (2021) - LV429388 -MX 380–415 V 50/60 Hz 440–480 V 60 Hz curent de funcționare NSX100–630 date tehnice
Caracteristici cheie
Gama de produse: ComPacT
Detalii despre familia de produse: ComPacT NSX100...250, ComPacT NSX100...250, ComPact NSX400...630, ComPacT NSX400...630, ComPact NSX100...250 DC, ComPacT NSX100...250 DC, ComPact NSX100...250 DC PV, ComPacT NSX100...250 DC PV, ComPact NSX400...630 DC, ComPacT NSX400...630 DC, ComPact NSX400...630 DC PV, ComPacT NSX400...630 DC PV
Denumire scurtă a dispozitivului: MX
Tipul produsului sau componentului: Declanșare de tensiune
Aplicația dispozitivului: Control
Tipul declanșării de tensiune: Bobină de deschidere, Decuplare prin șunt
Caracteristici electrice
Tensiune circuit de control [Uc]: 380...415 V c.a. 50 Hz, 440...480 V c.a. 60 Hz
Compatibilitate: ComPacT ComPacT NSX, ComPacT ComPacT NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard
Caracteristici suplimentare
Prag de funcționare: 0,7...1,1 x deschidere Un
Timp de răspuns: 50 ms
Tip semnal de control: Continuu, Impuls
Durată impuls: >= 20 ms
Putere de comutare: 10 VA
Tip conector auxiliar: Cu arc 0,5...1,5 mm² (AWG 20...AWG 16)
Lungime de dezizolare a cablului: 7 mm
