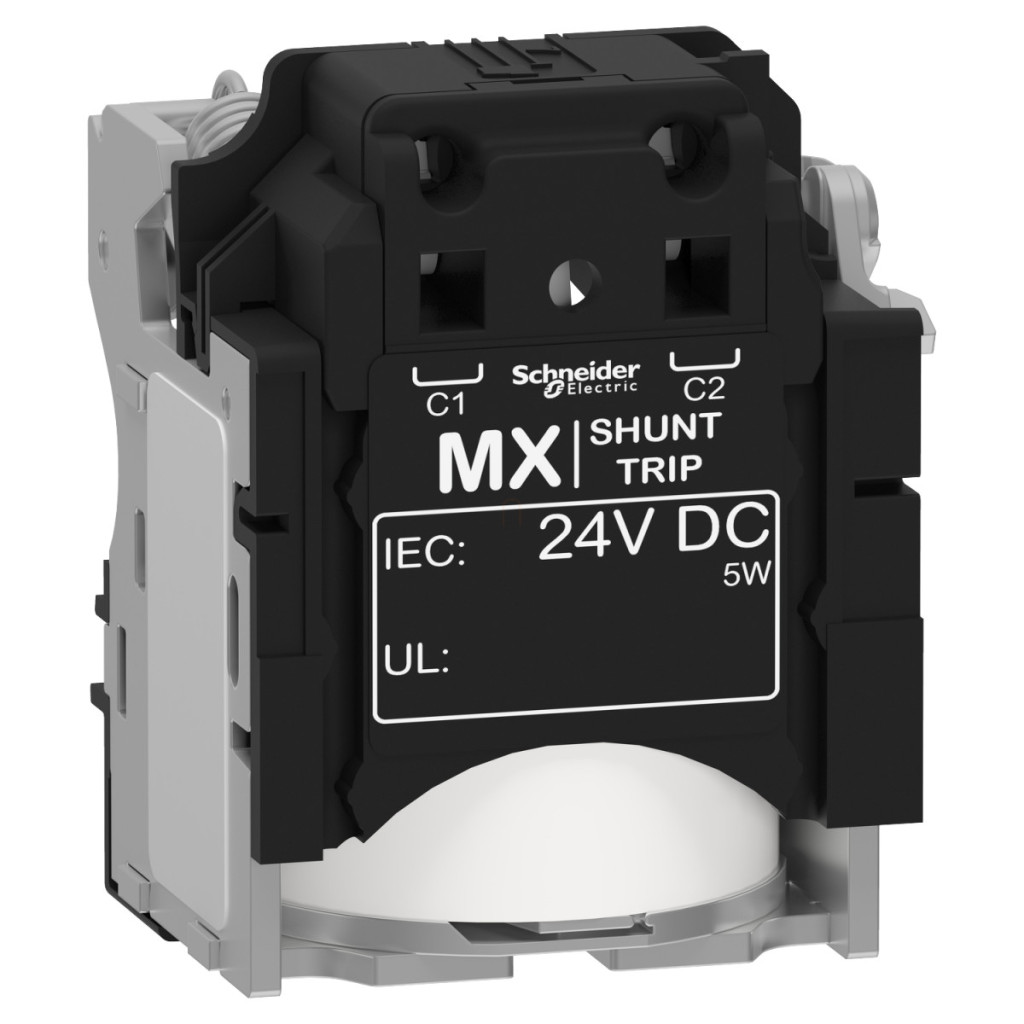

Dispozitivul de declanșare Schneider Electric MX cu numărul de articol LV429390 este o soluție profesională pentru controlul de la distanță al deschiderii întreruptoarelor ComPacT NSX. Acest dispozitiv de eliberare fără șuruburi, cu conectori cu arc, funcționează cu o alimentare de 24 V c.c. și poate fi utilizat cu o gamă largă de întrerupătoare NSX. Dispozitivul MX este compatibil cu seriile ComPacT NSX100...250 și ComPacT NSX400...630, precum și cu versiunile DC și DC PV ale acestora. Poate fi utilizat și în sistemele Easy UPS 3S, Galaxy VM și Galaxy VS. Principalele considerente în proiectarea acestui produs au fost fiabilitatea și ușurința instalării. Conectorii cu arc fără șuruburi sunt potriviți pentru cabluri cu o secțiune transversală de 0,5-1,5 mm² (AWG 20...16), iar lungimea de dezizolare a cablului este de numai 7 mm, ceea ce facilitează instalarea. Parametrii tehnici includ un prag de funcționare remarcabil de 0,7-1,1 x Un și un timp de răspuns de 50 de milisecunde, ceea ce asigură un răspuns rapid de protecție. Eliberarea curentului de lucru poate fi acționată atât cu semnale de control pulsate, cât și continue, cu un timp minim de puls de 20 milisecunde. Puterea sa de comutare este de 10 W, ceea ce permite o funcționare eficientă din punct de vedere energetic. Împreună, acești parametri garantează o funcționare fiabilă în sistemele electrice în care este esențială funcționarea rapidă și sigură a întrerupătoarelor. Dispozitivul de eliberare Schneider Electric LV429390 MX este o componentă esențială în aplicațiile industriale, în special în sistemele de oprire de urgență, de control de la distanță și de siguranță. În plus față de ComPacT NSX, este compatibil și cu familiile de produse EasyPact CVS și PowerPact Multistandard, ceea ce îl face extrem de versatil. Dispozitivul este alegerea ideală pentru ingineri, contractori electrici și integratori de sisteme care caută un dispozitiv de declanșare fiabil și rapid pentru întrerupătoarele lor, în special în cazul în care controlul de la distanță este esențial din motive de siguranță sau operaționale.
Schneider Electric ComPacT NSX (2021) - LV429390 -MX 24 V DC declanșare curent de funcționare NSX100–630 date tehnice
Caracteristici cheie
Familia de produse: ComPacT
Tipul produsului: Eliberare de tensiune (eliberare curent de lucru)
Denumire scurtă: MX
Aplicație: Control
Compatibilitate
ComPacT NSX100...250
ComPacT NSX400...630
ComPacT NSX100...250 DC
ComPacT NSX400...630 DC
ComPacT NSX100...250 DC PV
ComPacT NSX400...630 DC PV
Easy UPS 3S
Galaxy VM
Galaxy VS
EasyPact CVS
PowerPact Multistandard
Parametri tehnici
Tip de eliberare a tensiunii: Bobină de deschidere / Eliberare curent de lucru
Tensiune circuit de control [Uc]: 24 V DC
Prag de funcționare: 0,7...1,1 x Un deschidere
Timp de răspuns: 50 ms
Tip semnal de control: Impuls sau continuu
Durată minimă impuls: >= 20 ms
Putere de comutare: 10 W
Conexiune
Conexiune contact auxiliar: Clema cu arc 0,5...1,5 mm² (AWG 20...AWG 16)
Lungime de dezizolare a firului: 7 mm
