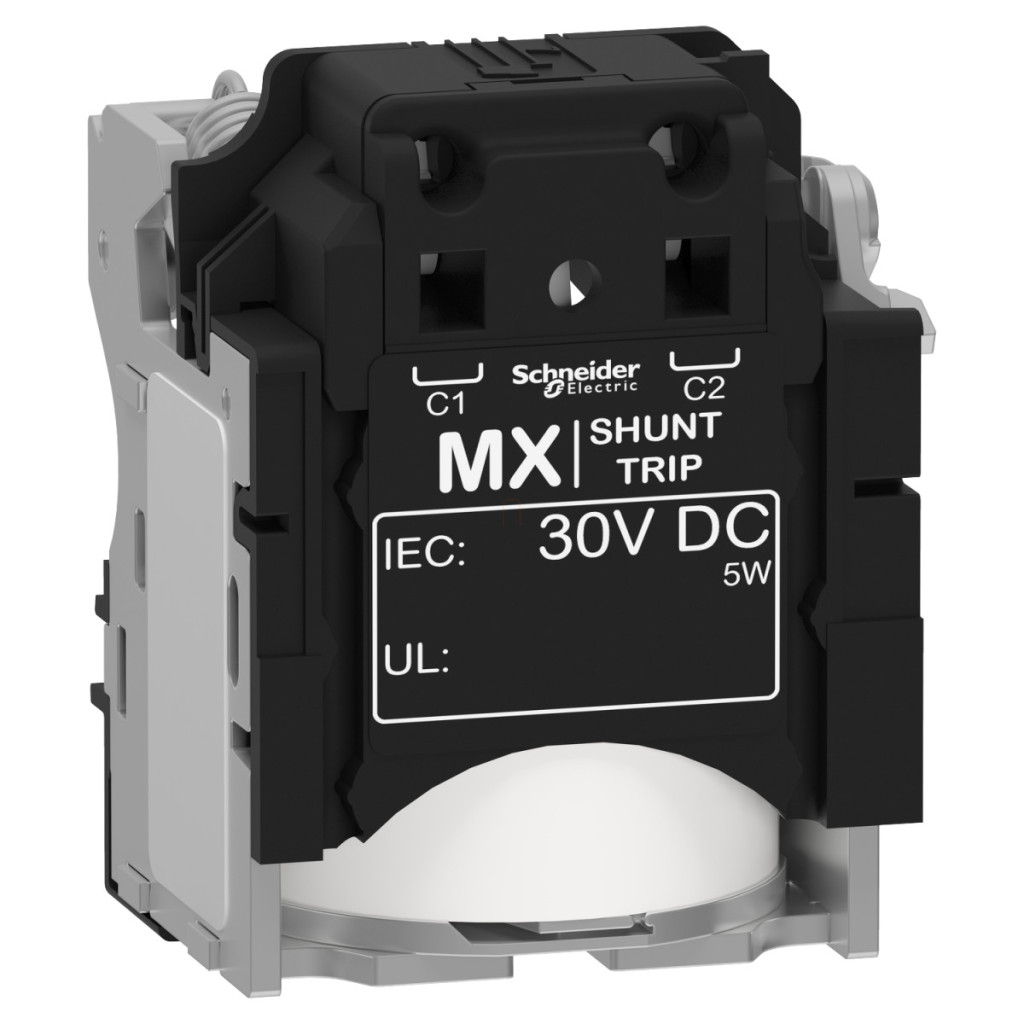

Dispozitivul de declanșare MX (număr articol LV429391) pentru seria ComPacT NSX de la Schneider Electric este un dispozitiv extrem de versatil și fiabil, conceput special pentru ComPacT NSX100-250, NSX400-630 și versiunile lor de curent continuu. Acest declanșator cu tensiune de control de 30 VCC permite deschiderea de la distanță a întreruptoarelor în diverse aplicații de automatizare și siguranță. Funcția principală a declanșatorului MX este de a deschide automat întrerupătorul atunci când se primește un semnal de control. Acest tip de declanșare a curentului de funcționare are două moduri de control: menținut și impuls. În modul impuls, un semnal cu durata de numai 20 ms este suficient pentru a declanșa întrerupătorul, asigurând un timp de răspuns rapid pentru opririle de urgență. Dispozitivul de eliberare cu timp de răspuns de 50 ms poate funcționa într-un interval de tensiune nominală de 0,7-1,1 ori, ceea ce garantează o fiabilitate operațională ridicată în diverse medii de aplicare. Cu o putere de comutare de 10 W, acesta oferă o soluție eficientă din punct de vedere energetic. Dispozitivul MX cu numărul de cod LV429391 are o gamă extrem de largă de compatibilitate: poate fi utilizat cu familiile de întrerupătoare ComPacT NSX și ComPact NSX (în gamele 100-250 A și 400-630 A), versiunile lor DC, tipurile destinate aplicațiilor PV (fotovoltaice) și dispozitivele EasyPact CVS și PowerPact Multistandard. Această compatibilitate largă îl face deosebit de valoros pentru proiectanții și integratorii de sisteme. Instalarea și conectarea sunt semnificativ mai ușoare datorită sistemului de conectare fără șuruburi cu arc, care este potrivit pentru cabluri cu o secțiune transversală de 0,5-1,5 mm² (AWG 20-16). Lungimea de dezizolare de 7 mm asigură o conexiune sigură. Tehnologia fără șuruburi asigură o instalare mai rapidă, o conexiune mai rezistentă la vibrații și o funcționare mai fiabilă pe termen lung, în special în medii în care echipamentul este expus la vibrații sau schimbări de temperatură. Versiunea Schneider Electric MX cu numărul de piesă LV429391 este alegerea perfectă pentru aplicații industriale și comerciale în care controlul de la distanță, timpii de răspuns rapizi și funcționarea fiabilă sunt esențiale în sistemele critice.
Schneider Electric ComPacT NSX (2021) - LV429391 -MX 30 V DC curent de funcționare NSX100–630 date tehnice
Caracteristici generale
Familia de produse: ComPacT
Seria de produse: ComPacT NSX100...250, ComPacT NSX400...630, precum și versiunile DC și DC PV ale acestora
Denumire scurtă a dispozitivului: MX
Tipul produsului sau al componentei: Dispozitiv de eliberare a tensiunii
Aplicație: Control
Parametri tehnici
Tipul declanșatorului de tensiune: Declanșator de tip shunt
Tensiunea circuitului de control [Uc]: 30 V DC
Compatibilitate: ComPacT ComPacT NSX, ComPacT ComPacT NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard
Informații suplimentare
Prag de funcționare: 0,7...1,1 x Un deschidere
Timp de răspuns: 50 ms
Tip semnal de control: Continuu sau impuls
Durată impuls: >= 20 ms
Capacitate de comutare: 10 W
Terminal contact auxiliar: Cu arc 0,5...1,5 mm² (AWG 20...AWG 16)
Lungime de dezizolare a cablului: 7 mm
