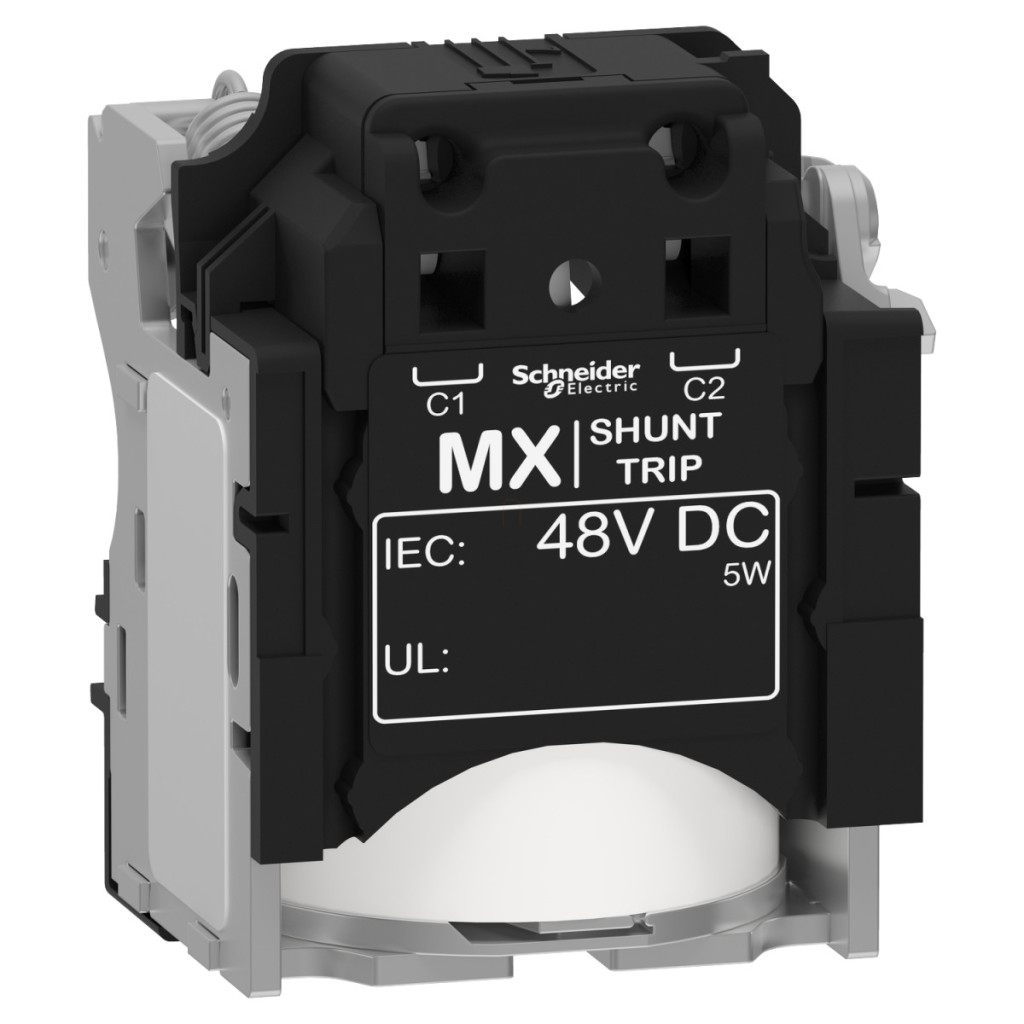

Unitatea de eliberare Schneider Electric MX, cu numărul de referință LV429392, este un dispozitiv de eliberare a tensiunii cu o funcție specială de deschidere, conceput pentru familia de întrerupătoare ComPacT NSX. Această unitate de declanșare a curentului de lucru, acționată de o tensiune de control de 48 V c.c., are conexiuni cu arc fără șuruburi, ceea ce facilitează instalarea și întreținerea în sistemele industriale și comerciale de distribuție a energiei electrice. Această unitate de eliberare cu declanșare în paralel marcată MX este compatibilă cu multe produse din familia de întrerupătoare ComPacT NSX de la Schneider Electric, inclusiv seriile ComPacT NSX100...250, ComPacT NSX400...630, precum și variantele lor DC și DC PV. În plus, funcționează și cu întrerupătoarele EasyPact CVS și PowerPact Multistandard. Dispozitivul are un timp de răspuns extrem de rapid, de numai 50 de milisecunde, ceea ce îl face potrivit pentru funcții critice de protecție în care deconectarea rapidă este esențială. Din punct de vedere operațional, declanșarea este activată în intervalul de tensiune nominală de control de 0,7-1,1 ori, ceea ce asigură o aplicabilitate flexibilă chiar și în condiții de rețea variabile. Semnalul de control trebuie să fie prezent timp de cel puțin 20 de milisecunde pentru o funcționare fiabilă și poate fi acționat atât cu semnale de control pulsate, cât și continue. Consumul său de energie este de numai 10 W. Pentru fire cu o secțiune transversală de 0,5...1,5 mm² (AWG 20...AWG 16), cu o lungime necesară de dezizolare a cablului de 7 mm. În ceea ce privește designul fizic, acesta are dimensiuni compacte și, conform datelor de ambalare, ocupă puțin spațiu (4,5 × 4,6 × 6,2 cm). Ansamblul este deosebit de util în aplicații în care este necesară deconectarea la distanță, oprirea de urgență sau eliberarea automată. De asemenea, poate fi utilizat în mod fiabil în medii industriale, sisteme de distribuție a energiei electrice și sisteme fotovoltaice (PV). Utilizarea dispozitivului de eliberare MX crește semnificativ flexibilitatea și capacitățile de protecție ale aparatelor de comutație electrice, care asigură siguranța atât a echipamentelor, cât și a personalului în situații critice.
Schneider Electric ComPacT NSX (2021) - LV429392 -MX 48 V DC curent de funcționare NSX100–630 date tehnice
Caracteristici principale
Linie de produse: ComPacT
Familie de produse: ComPacT NSX100...250, ComPacT NSX400...630, precum și versiunile DC și DC PV ale acestora
Denumire scurtă a dispozitivului: MX
Tipul produsului: Dispozitiv de eliberare a tensiunii
Aplicația dispozitivului: Control
Tipul de eliberare a tensiunii: Bobină de deschidere, eliberare prin declanșare în paralel
Tensiunea circuitului de control [Uc]: 48 V DC
Compatibilitate: ComPacT ComPacT NSX, ComPacT ComPacT NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard
Informații suplimentare
Prag de funcționare: 0,7...1,1 x Un deschidere
Timp de răspuns: 50 ms
Tip semnal de control: Impuls, continuu
Durata impulsului: >= 20 ms
Putere de pornire: 10 W
Terminal de conexiune auxiliar: cu arc 0,5...1,5 mm² (AWG 20...AWG 16)
Lungime de dezizolare a cablului: 7 mm
