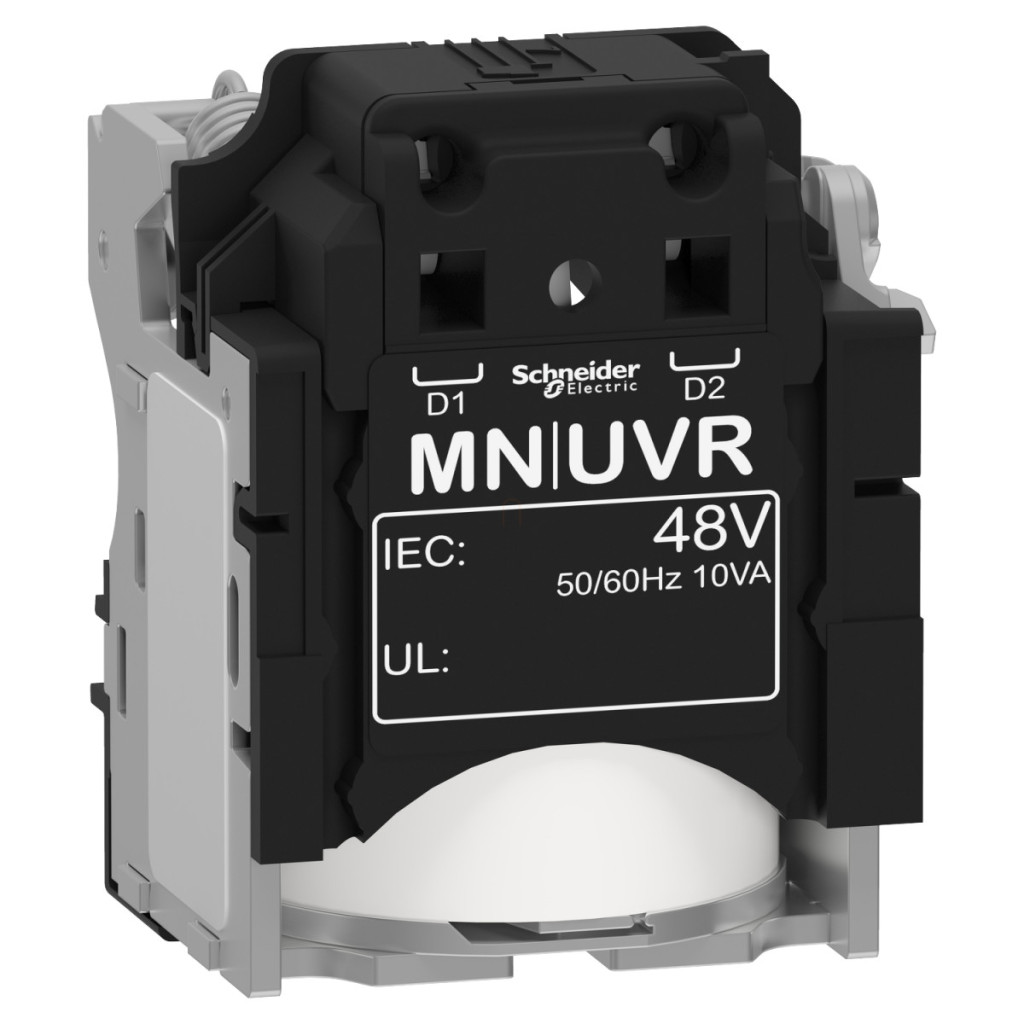

Modulul de declanșare la tensiune zero Schneider Electric ComPacT NSX seria MN (tensiune minimă) tip LV429405 este un dispozitiv de protecție extrem de fiabil, conceput pentru funcționarea în siguranță a sistemelor electrice industriale și comerciale. Această unitate specială de eliberare a fost dezvoltată pentru familia de produse de întrerupătoare ComPacT NSX și asigură deconectarea automată în cazul în care tensiunea de alimentare scade sub o valoare specificată. Funcționând la o tensiune nominală de 48 VAC 50/60 Hz, modulul de declanșare la tensiune zero dispune de o tehnologie unică de conectare cu arc fără șuruburi, care permite o cablare rapidă și sigură. Modulul este potrivit pentru cabluri cu o secțiune transversală de 0,5-1,5 mm² (AWG 20-16), cu o lungime recomandată de dezizolare a cablului de 7 mm. În timpul funcționării, pragul de declanșare este între 0,35-0,7 x Un, în timp ce pragul de închidere este de 0,85 x Un. Timpul de răspuns extrem de rapid, de numai 50 de milisecunde, garantează protecția eficientă a echipamentelor conectate în cazul unei căderi de tensiune. Dispozitivul de declanșare ComPacT NSX LV429405 MN are o gamă largă de compatibilitate. Poate fi utilizat cu întrerupătoarele ComPacT NSX100...250, ComPacT NSX400...630, precum și cu versiunile lor de curent continuu și modelele proiectate pentru aplicații fotovoltaice (PV). În plus, este compatibil cu seria ComPact NSX, întrerupătoarele EasyPact CVS și PowerPact Multistandard, oferind o flexibilitate excepțională într-o varietate de aplicații. Caracteristicile electrice remarcabile ale modulului includ o capacitate de menținere a tensiunii de 5 VA și o capacitate de comutare de 10 VA. Aceste valori asigură funcționarea corespunzătoare în diverse condiții de sarcină. Produsul este utilizat în principal în aplicații de control, în special în situații în care echipamentul trebuie oprit imediat din motive de siguranță în cazul unei căderi de tensiune sau al unei întreruperi. Dispozitivul de eliberare MN funcționează atât ca bobină de deschidere, cât și ca dispozitiv de eliberare la tensiune zero, combinând multiple funcții de protecție într-un design compact.
Schneider Electric ComPacT NSX (2021) - LV429405 -MN 48 V 50/60 Hz eliberare la tensiune zero NSX100–630 date tehnice
Caracteristici principale
Tipul produsului: Eliberare la tensiune (eliberare la tensiune zero tip MN)
Aplicație: Control
Gama de produse: ComPacT NSX
Tensiune nominală: 48 V c.a. 50/60 Hz
Compatibilitate
Gamă de produse compatibile:
ComPacT NSX100...250
ComPacT NSX400...630
ComPacT NSX100...250 DC
ComPacT NSX400...630 DC
ComPacT NSX100...250 DC PV
ComPacT NSX400...630 DC PV
EasyPact CVS
PowerPact Multistandard
Date tehnice
Praguri de funcționare:
0,35...0,7 x Un deschidere
0,85 x Un închidere
Timp de răspuns: 50 ms
Capacitate de menținere: 5 VA
Capacitate de comutare: 10 VA
Conexiune
Tip conexiune auxiliară: Terminal cu arc 0,5–1,5 mm² (AWG 20...AWG 16)
Lungime de dezizolare a firului: 7 mm
