Dispozitivul de declanșare la tensiune zero (MN) din seria ComPacT NSX de la Schneider Electric este o componentă cheie de siguranță pentru protejarea sistemelor electrice împotriva supratensiunii. Modelul LV429408 este un dispozitiv de declanșare la tensiune special conceput pentru familia de întrerupătoare ComPacT NSX. Acest modul de eliberare la tensiune zero asigură declanșarea automată a întrerupătorului atunci când tensiunea scade sub un prag prestabilit, protejând astfel echipamentele și sistemele critice împotriva daunelor cauzate de o alimentare electrică inadecvată. Dispozitivul de declanșare la tensiune zero Schneider Electric ComPacT NSX LV429408 are o gamă extrem de largă de compatibilitate. Poate fi utilizat cu întrerupătoarele ComPacT NSX100...250, ComPacT NSX400...630, precum și cu variantele lor de curent continuu (CC) și fotovoltaice (PV). De asemenea, este compatibil cu familiile de produse ComPact NSX, ComPact NSX DC, EasyPact CVS și PowerPact Multistandard. Această gamă largă de compatibilitate permite integratorilor de sisteme și inginerilor electricieni să utilizeze un singur tip de declanșator pentru diferite serii de întrerupătoare, simplificând gestionarea stocurilor și reducând costurile logistice. Din punct de vedere tehnic, produsul are caracteristici remarcabile. Tensiunea circuitului de control funcționează în intervalul 380-415 V c.a. 50 Hz sau 440-480 V c.a. 60 Hz, ceea ce îl face compatibil atât cu sistemele electrice europene, cât și cu cele nord-americane. Dispozitivul de declanșare la tensiune zero are praguri de funcționare precise: se deschide la o tensiune cuprinsă între 0,35-0,7 x Un și se închide la o tensiune de 0,85 x Un, oferind o protecție precisă. Dispozitivul electric are un timp de răspuns de numai 50 de milisecunde, asigurând timpi de reacție extrem de rapizi în caz de urgență. În ceea ce privește performanța, puterea de reținere este de 5 VA, în timp ce puterea de comutare este de 10 VA, permițând un consum eficient de energie. Conectarea se face folosind un terminal cu arc fără șuruburi care acceptă fire cu o dimensiune de 0,5-1,5 mm² (AWG 20-16), cu o lungime de dezizolare a firului de numai 7 mm.

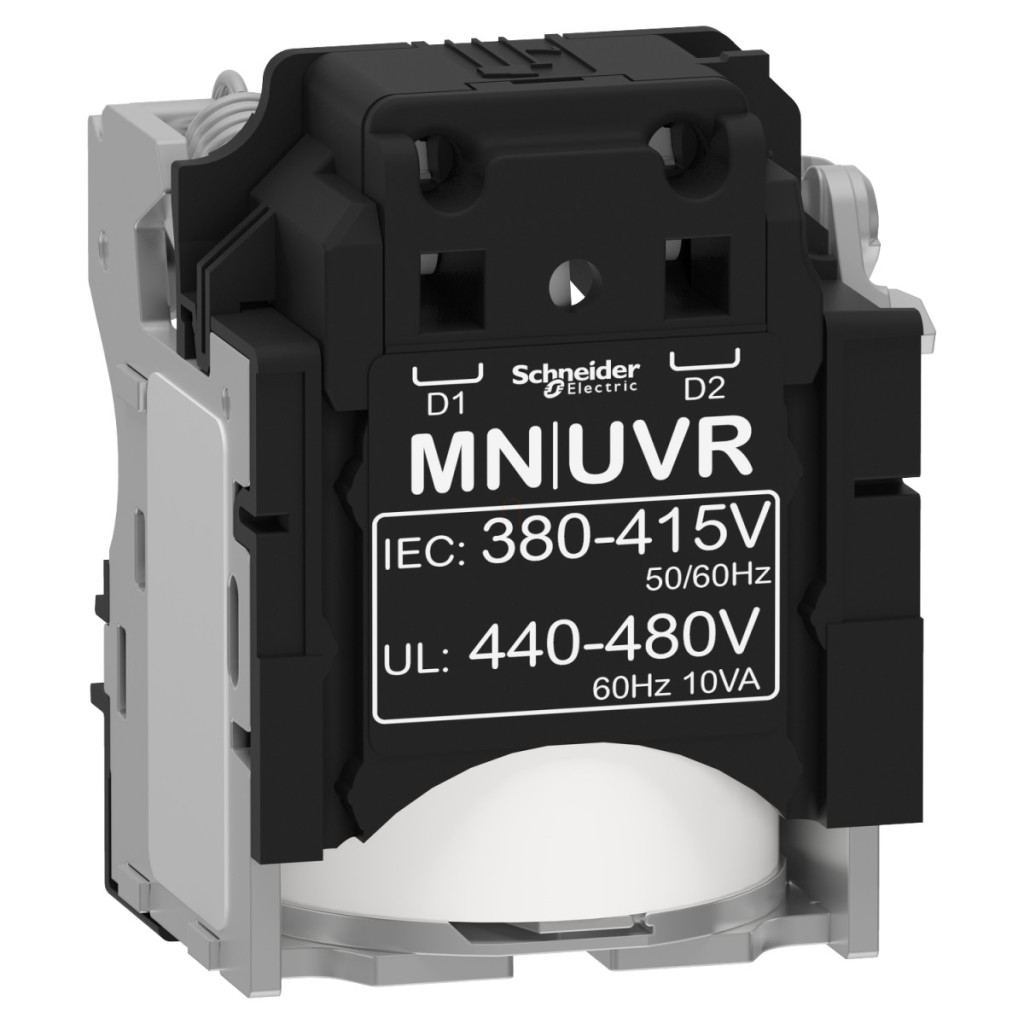

Schneider Electric ComPacT NSX (2021) - LV429408 -MN 380–415 V 50/60 Hz 440–480 V 60 Hz eliberare la tensiune zero NSX100–630 date tehnice
Caracteristici principale
Familia de produse: ComPacT
Gama de produse: ComPacT NSX100...250, ComPacT NSX100...250, ComPact NSX400...630, ComPacT NSX400...630, ComPact NSX100...250 DC, ComPacT NSX100...250 DC, ComPact NSX100...250 DC PV, ComPacT NSX100...250 DC PV, ComPact NSX400...630 DC, ComPacT NSX400...630 DC, ComPact NSX400...630 DC PV, ComPacT NSX400...630 DC PV
Denumirea prescurtată a dispozitivului: MN
Tipul produsului sau al componentei: Dispozitiv de eliberare a tensiunii
Aplicația dispozitivului: Control
Tipul dispozitivului de eliberare a tensiunii: Bobină de deschidere, eliberare de tensiune zero
Tensiune circuit de control [Uc]: 380...415 V AC 50 Hz, 440...480 V AC 60 Hz
Compatibilitate
Compatibilitate familie de produse: ComPacT ComPacT NSX, ComPacT ComPacT NSX DC, ComPact ComPact NSX, ComPact ComPact NSX DC, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard
Informații suplimentare
Prag de funcționare: 0,35...0,7 x Un deschidere, 0,85 x Un închidere
Timp de răspuns: 50 ms
Putere de menținere: 5 VA
Putere de comutare: 10 VA
Terminal de conexiune auxiliar: cu arc 0,5...1,5 mm² (AWG 20...AWG 16)
Lungime de dezizolare a cablului: 7 mm
